I. Atlas Copco Vida Hava Kompressoru Yağ Sepressorunun əsas funksiyaları
Neft-qaz ayırması: Vida kompressoru tərəfindən boşaldılmış neft kompressoru tərəfindən boşaldılmış neft-qaz qarışığı (1000-2000 ppm olan neft ehtiva edən), təmiz sıxılmış havanın çıxışını təmin edən son dərəcə aşağı səviyyəyə (yüksək keyfiyyətli ayırıcılar onu 3 ppm-dən aşağı) ayrılır.
Yağ qayıtma zəmanəti: Ayrılan yağlama yağı neftin itkisinin qarşısını almaq və yağlama sisteminin dövriyyəsini qorumaq üçün neft qayıtması borusu vasitəsilə kompressor əsas vahidinə geri göndərilir.
Təzyiq sabitliyi: Sıxılmış hava çömtəsi üçün bufer komponenti olaraq hava axını pulsasiyasını azaldır və sistemin təzyiqini sabitləşdirir.
II. Atlas Copco Vida Hava Kompressoru Yağ Sepressorunun quruluşu
Separator mənzil
Təzyiqə davamlı poladdan hazırlanmış və ümumiyyətlə şaquli və ya üfüqi silindrik formada olur. Ayrılıq komponentlərini yerləşdirir və kompressorun (ümumiyyətlə 0.7-1.3 mpa) və yüksək temperaturun (80-100 ℃) qiymətləndirilmiş işlənmiş təzyiqinə dözmək lazımdır.

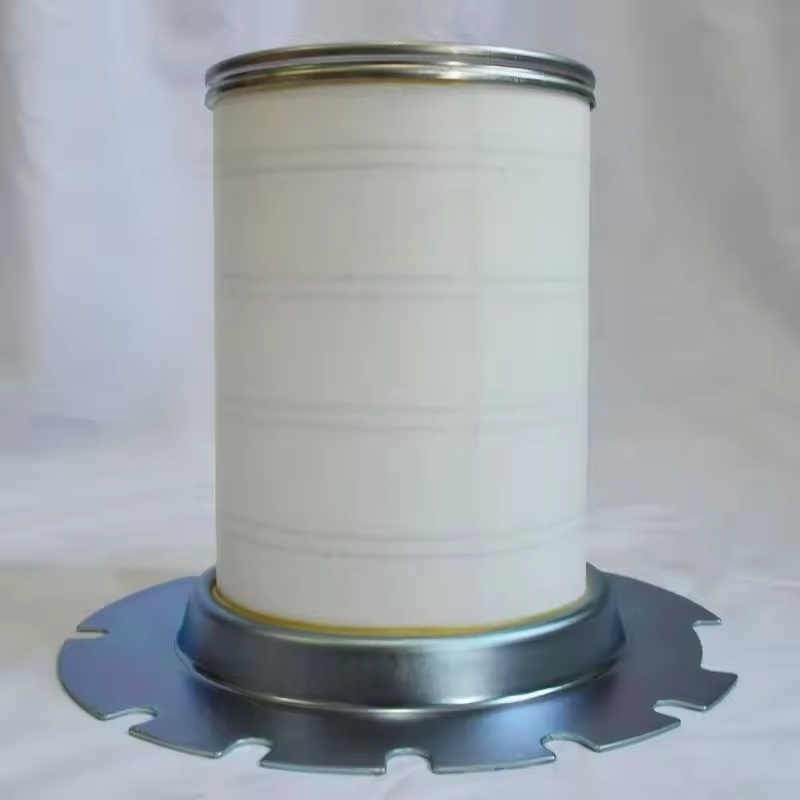

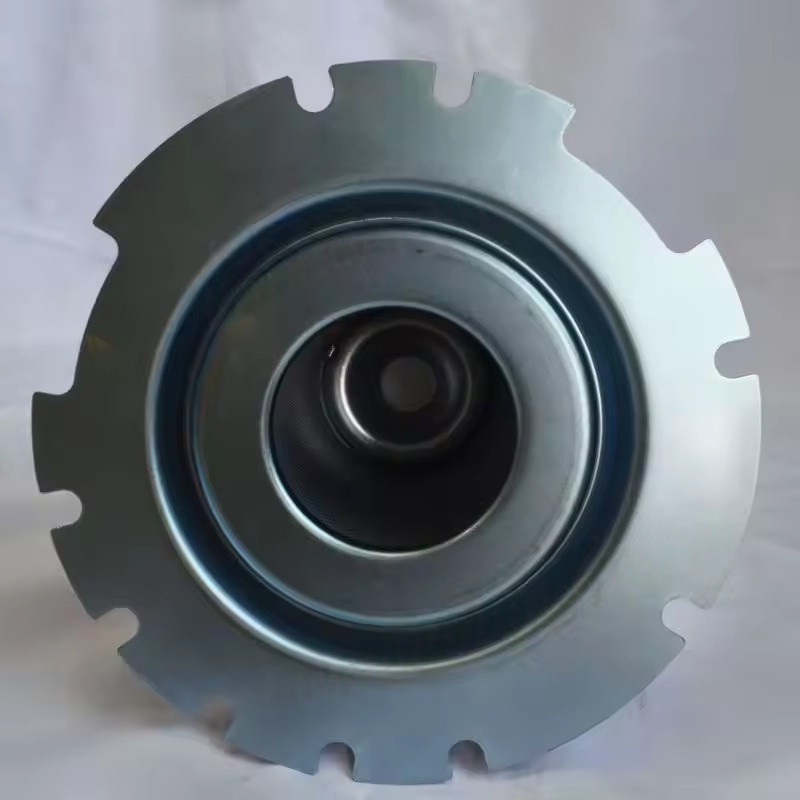

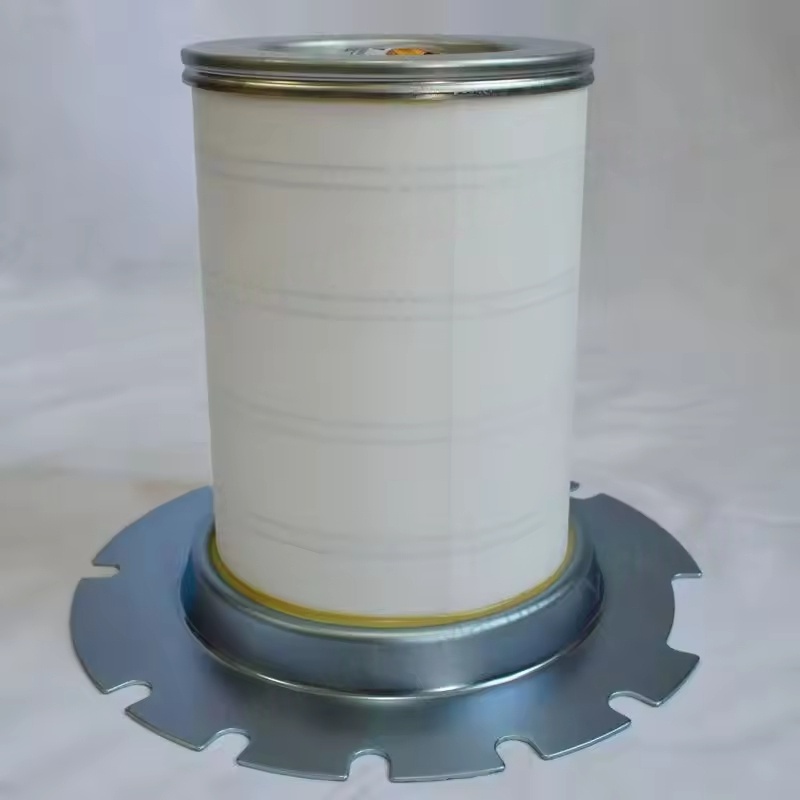

Ayrılıq komponentləri
İlkin ayrılıq təbəqəsi: əsasən, ən çox neft damlalarını ayırmaq üçün neft və qazın sıxlıq fərqi və inertial gücünü istifadə edərək, mərkəzdənqaçma və ya bofle strukturunda (təxminən 90%).

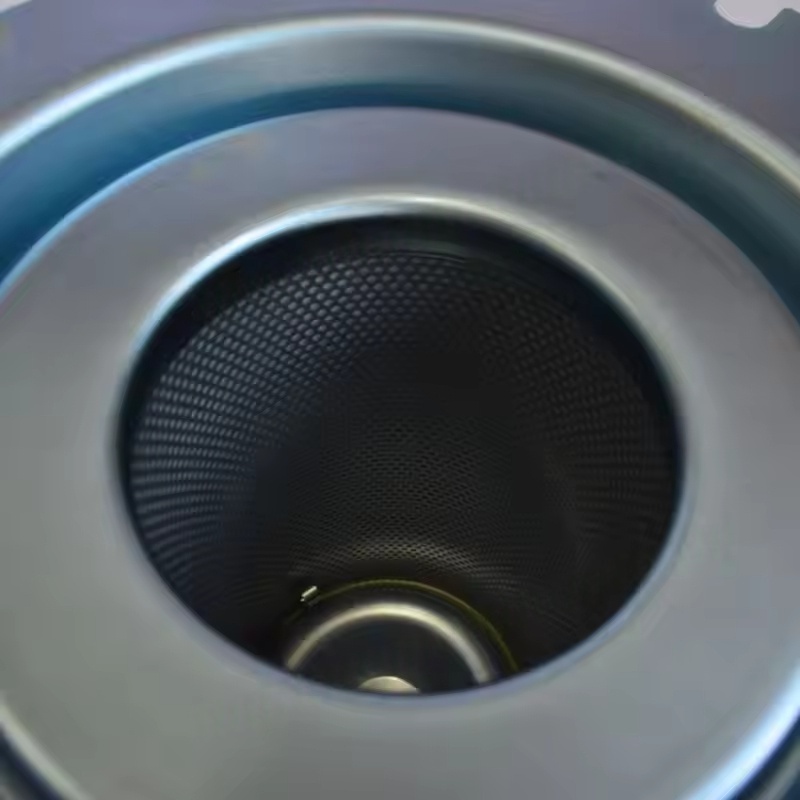

İncə ayrılma təbəqəsi: Əsas, fiberglas və ya poliester liflərdən hazırlanmış bir filtr elementidir, mikro ölçülü yağ səsi (0,1-1-1-1-1-11 mkm), ayrılma dəqiqliyini təmin etmək üçün açardır.
Köməkçi komponentlər
Yağ qayıtma klapan (yoxlama klapan): Kompressor dayandıqda yağlaşan yağın arxa axınının qarşısını alır.
Təzyiq Diferensial Switch: Filtr elementindən əvvəl və sonra təzyiq fərqini izləyir, dəyişdirmə vaxtını (ümumiyyətlə, dəyişdirmə tələb olunur, təzyiq fərqi 0,15 mpa çatdıqda dəyişir).
Təhlükəsizlik klapanı: Mənzilin həddindən artıq dərəcədə yayılmasından qorumaq üçün təzyiqləri buraxır.
Yağ axıdılması klapanı: Müşavirin altındakı neft yataqlarını mütəmadi olaraq boşaltmaq üçün istifadə olunur.
III. Atlas Copco Vida Hava Kompressoru Yağ Sepressorunun ayrılması prinsipi
İlkin ayrılıq: Neft-qaz qarışığı ayırıcıya daxil olduqdan sonra, axın istiqaməti bələdçi plakası tərəfindən dəyişdirilir və mərkəzdənqaçma qüvvəsi böyük yağ damlacıqlarına (> 10 mkm), neftin daxili divarına atılmasına və alt neft kamerasına axan yerin altına atılmasına səbəb olur.
İncə ayrılma: ilkin ayrıldıqdan sonra (incə yağlı musiz) lif filtr elementindən keçdi və yağ sisi filtr elementinin daxili divarının içərisinə axan və yağ qaytarma borusu vasitəsilə kompressora qayıdır.
Yağ qayıtma prosesi: Ayrılan sürtkü yağının təzyiq fərqi, tirajlı çuxurdan (neftin geri qaytarılması həcmini idarə etmək üçün) tirajı tamamlayan kompressorun aşağı təzyiqli bir palatasına keçərək, töhfə fərqi altındadır.
İv. Atlas Copco Vida Hava Compressor Yağ ayırıcısının əsas performans göstəriciləri
Ayrılıq səmərəliliyi: Yüksək keyfiyyətli ayırıcılar, 99.99% -dən çox, qalıq yağ tərkibi ≤ 3 ppm-də bir səmərəliliyə nail ola bilərlər.
Təzyiq itkisi: Yeni filtr elementinin təzyiq itkisi ≤ 0.02 MPa olmalıdır. Həddindən artıq təzyiq itkisi enerji istehlakını artıracaqdır.
Xidmət müddəti: Adətən 2000-4000 saat, hava keyfiyyəti, yağlama yağı və əməliyyat şəraitindən təsirləndi.
