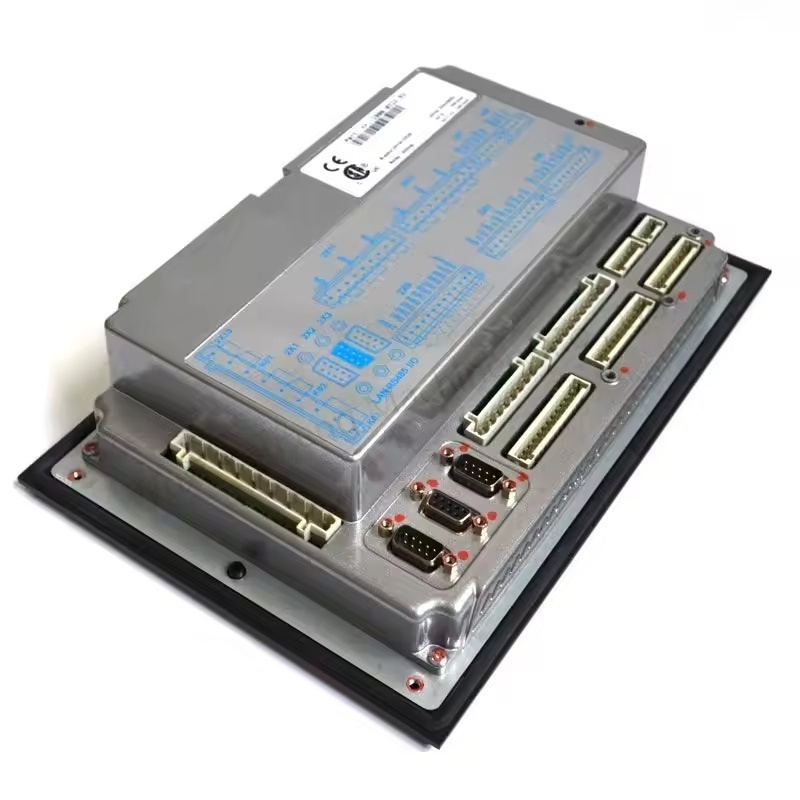

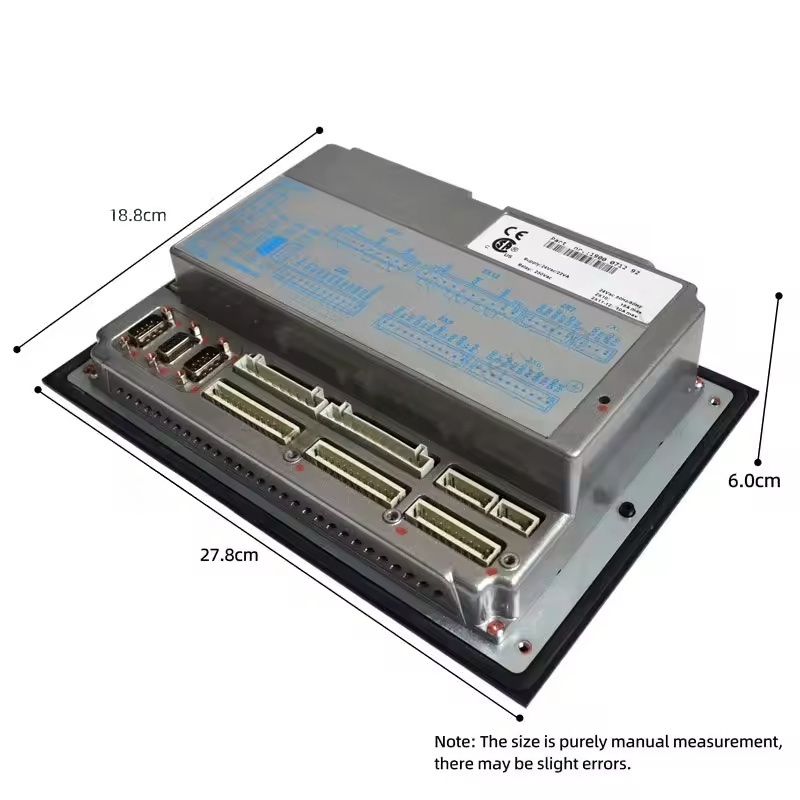

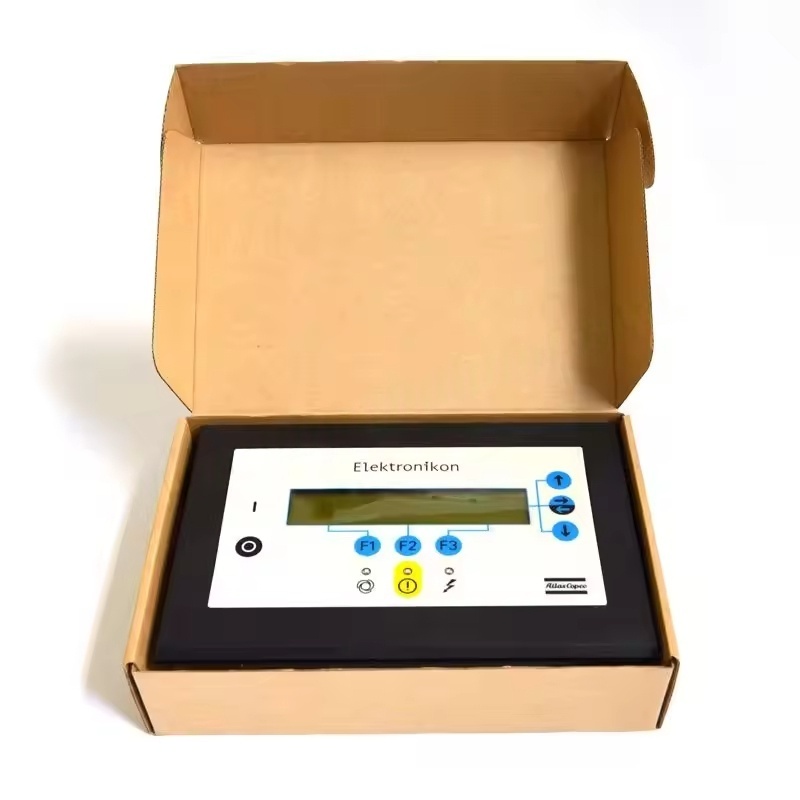

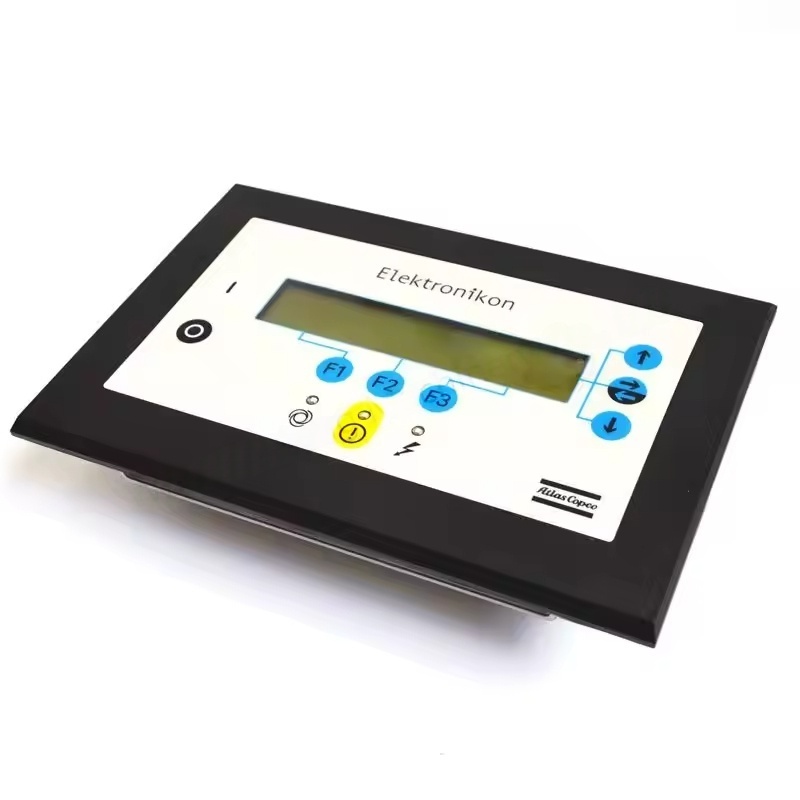

1. Atlas Copco GA160 İdarəetmə panelinin ekran ekranının əsas komponentləri
Əsasən tək rəngli və ya rəngli LCD ekranları, əməliyyat parametrlərini, status məlumatlarını və səhv kodlarını göstərərək.
Dil dəyişdirmə (Çin daxil olmaqla) mövcuddur və menyu tərzi əməliyyatı dəstəklənir.
Əməliyyat açarları
Başlama / Stop Açar: Hava kompressorunun əməliyyatını və bağlanmasını idarə edir (ümumiyyətlə yerli / uzaqdan idarəetmə rejimi dəyişdirmə).
Menyu açarı / naviqasiya açarı: Parametrlər menyusuna daxil olmaq, parametr səhifələrini dəyişdirin və funksiya seçimlərini seçin.
Açar / Çıxış düyməsini təsdiqləyin: Əməliyyatı təsdiqləyir və ya əvvəlki menyuya qayıdır. Bəzi modellərdə qısa düymələr var (məsələn, təcili dayanma düyməsi).
Göstərici İşıqları / Siqnal İşıqları
Əməliyyat göstəricisi İşıq (yaşıl): avadanlıq normal işlədikdə işıqlar.
Xəbərdarlıq İşığı (Sarı): Kiçik anormallıqları (məsələn, filtr tıxanma xəbərdarlığı kimi) göstərir.
Arızalı işıq (qırmızı): Adətən bağlama qorunması ilə müşayiət olunan ağır nöqsanları (çox yükləmə, yüksək temperatur) göstərir.
II. ATLAS COPCO GA160 əsas ekran və funksiyaları
Əməliyyat Parametrinin monitorinqi
Egzoz təzyiqinin, egzoz temperaturunun, işləmə müddəti, yükləmə / boşaltma statusunun real vaxt rejimi.
Motor cari, yağ səviyyəsi (bəzi modellər üçün) kimi açar məlumatlar, təzyiq fərqi və s.
Əməliyyat rejimi parametrləri
Avtomatik rejim: Təzyiq sabitliyini qorumaq üçün avtomatik olaraq boru kəmərinin təzyiqinə əsaslanan yük / boşaltma.
Əl rejimi: məcburi yükləmə əməliyyatı (ayırdlama və ya xüsusi şərtlər üçün).
Müddətli başlanğıc / Stop: Enerji qənaətinə nail olmaq üçün başlanğıc / dayanma vaxtlarını əvvəlcədən təyin edə bilər.
Səhv diaqnozu və qeyd
Xüsusi nöqsan kodlarını göstərir (həddindən artıq temperatur, anormal təzyiq, motor çatışmazlığı və s.) Və səbəbləri göstərir.
Asan izləmə və texniki xidmət üçün tarixi nöqsan qeydlərini saxlayır.
Təmir Xatırlatması
Əməliyyat vaxtı və ya parametr dəyişikliklərinə əsaslanaraq, istismar elementlərini (məsələn, yağ filtri, hava filtri, yağlama yağı) tələb edir.
Baxım geri sayma və ya tarixi baxım qeydlərinə baxa bilər.
Sistem parametrləri
Hədəf təzyiqini, təzyiq bant genişliyini, yükləmə / boşaltma həddini tənzimləyin.
Şifrə qorunması (təsadüfi əməliyyatın qarşısını almaq üçün), dil, bölmələr (bar / psi, ℃ / ℉) və s.
III. Atlas Copco GA160'ın tipik əməliyyat prosedurları
Güc: Avadanlıqların normal vəziyyətdə olduğunu təsdiqləyin, sonra "Başlat" düyməsini basın və ekran başlanğıc prosesini və real vaxt parametrlərini göstərir.
Təzyiqi tənzimləyin: "Parametrlər menyusu" → "Təzyiq parametrləri" daxil edin, naviqasiya açarı vasitəsilə hədəf təzyiqini dəyişdirin (icazə tələb olunur).
Arızaları yoxlayın
Baxım sıfırlanması: Baxımı tamamladıqdan sonra "Baxım menyusu" nı daxil edin, müvafiq əşyalar üçün sıfırlama edin və təmir sayını yenidən qurun.
