I. Atlas Copco-nun əsas komponentləri yoxlayın
Adətən, maye keçidinin əsas orqanı (anbar tankı kimi) ilə kompressorun egzoz limanının əsas orqanı kimi xidmət edən çuqun dəmir, çuqunlu poladdan və ya paslanmayan poladdan hazırlanmışdır (anbar tankı kimi) və yüksək sıxılmış hava təzyiqinə (ümumiyyətlə 0.7-1.3 mpa) ilə əlaqəlidir.

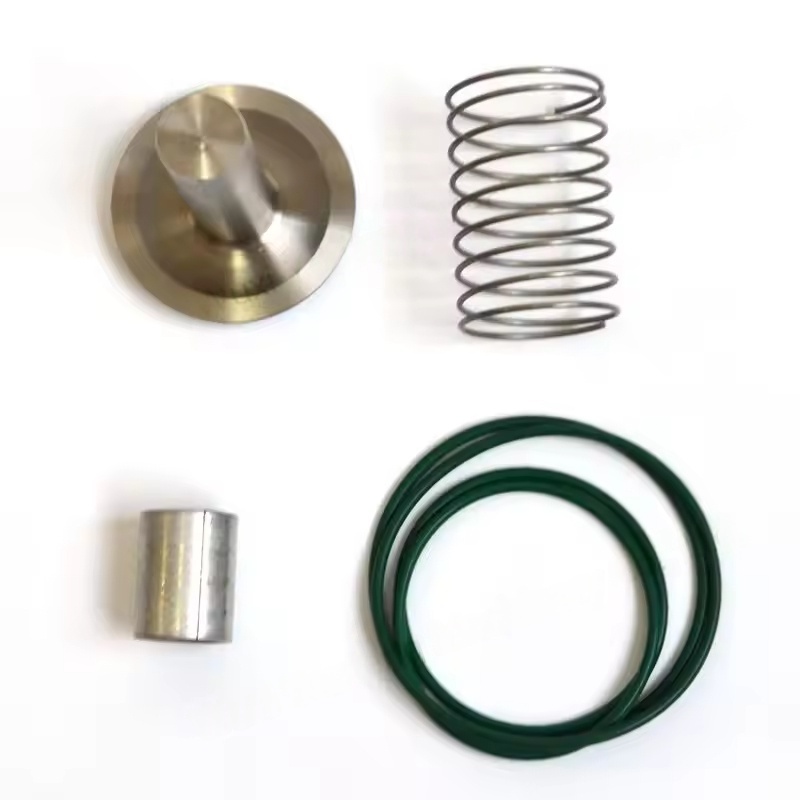

Valve Core (Valve Disk)
Ümumi formalar, disk növü, piston növü və ya sferik tip daxildir. Material, əsasən aşınmaya davamlı metaldır (pirinç, paslanmayan polad) və ya mühəndislik plastikləri kimi. Sızdırmazlıq əldə etmək və qazın tərs axınının qarşısını almaq üçün klapan oturacağı ilə sıx təmasdadır.
Vana oturacağı
Vana gövdəsi içərisində yerləşir və möhürləmə səthi meydana gətirmək üçün klapan nüvəsi ilə əlaqə qurur. Adətən, daha yüksək sərtlik olan materiallar (tunc, paslanmayan polad kimi) istifadə olunur. Bəzi dizaynlar, sızdırmazlıq performansını artırmaq üçün rezin möhürləmə üzüklərini özündə birləşdirə bilər. Bahar
Valve nüvəsini qapalı saxlamaq üçün əvvəlcədən yükləmə qüvvəsini təmin edin. Kompressorun egzoz təzyiqi yaz qüvvəsinin cəmindən və aşağı axın təzyiqindən daha böyük olduqda, klapan nüvəsi açıq və sıxılmış hava ötürülür; Kompressor dayandıqda, bahar, geri dönmə yolunu kəsərək, valve klapan nüvəsini orijinal vəziyyətinə qaytarır.
Köməkçi komponentlər
Bələdçi qollarını (klapan nüvəsinin hamar hərəkətini təmin etmək üçün), sızdırmazlıq halqalarını (klapan orqanı və boru kəməri arasındakı bağlantıda sızmağın qarşısını almaq üçün), bolt və qoz (komponent fiksasiyası) və s.
II. Atlas Copco-nun iş prinsipi, klapan dəsti
Kompressorun işlədiyi zaman: Kompressor tərəfindən boşaldılmış yüksək təzyiqli hava, valve kreslosundan uzaqlaşan və hava axını olan klapan nüvəsini uzaqlaşdırır və hava anbarı və ya sonrakı sistemə daxil olur.
Kompressorun dayandığı və ya boşaldıldıqda, egzoz təzyiqinin azalması və yay qüvvəsi, klapan nüvəsini qapalı şəkildə bağlayan, hava anbarındakı sıxılmış havanın geri dönmə axınını, rotor tərs fırlanma, hava yoluna tökülmədən və digər problemlərin qarşısını alaraq kompressora bağladı.
III. Atlas Copco-nun əsas texniki tələbləri
Sızdırmazlıq: klapan nüvəsi arasındakı uyğunluq və klapan kreslosu arabası əks istiqamətdə heç bir sızma təmin etmək üçün dəqiq olmalıdır. Əks təqdirdə, sistem təzyiqinin azalmasına və enerji istehlakının artmasına səbəb olacaqdır.
Cavab Sürəti: Təzyiq itkisini azaltmaq üçün tez bir zamanda açmaq / bağlamaq lazımdır, xüsusən kompressor tez-tez başlayanda və dayandıqda etibarlı işləməlidir.
Geyimə qarşı sərtlik: klapan nüvəsi, klapan kreslosu və digər komponentlər, trace mili və çirklərin izləri olan sıxılmış havanın uzunmüddətli eroziyasına tab gətirmək lazımdır.
Təzyiq müqaviməti: Vana orqanı çatlamağın qarşısını almaq üçün kompressorun maksimum işlənmiş təzyiqindən 1,5-2 dəfə dözmək lazımdır.
