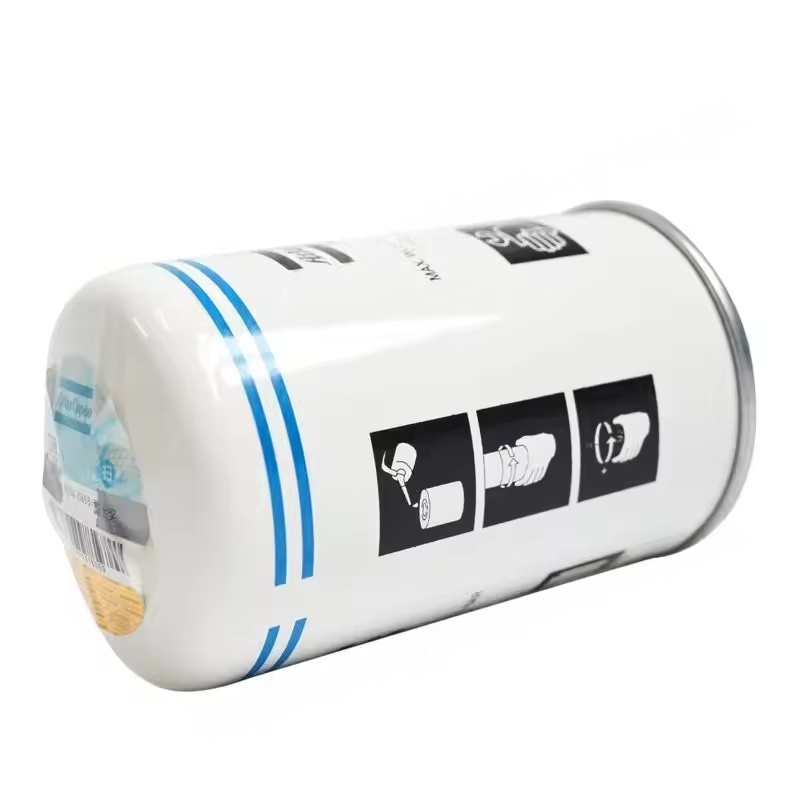

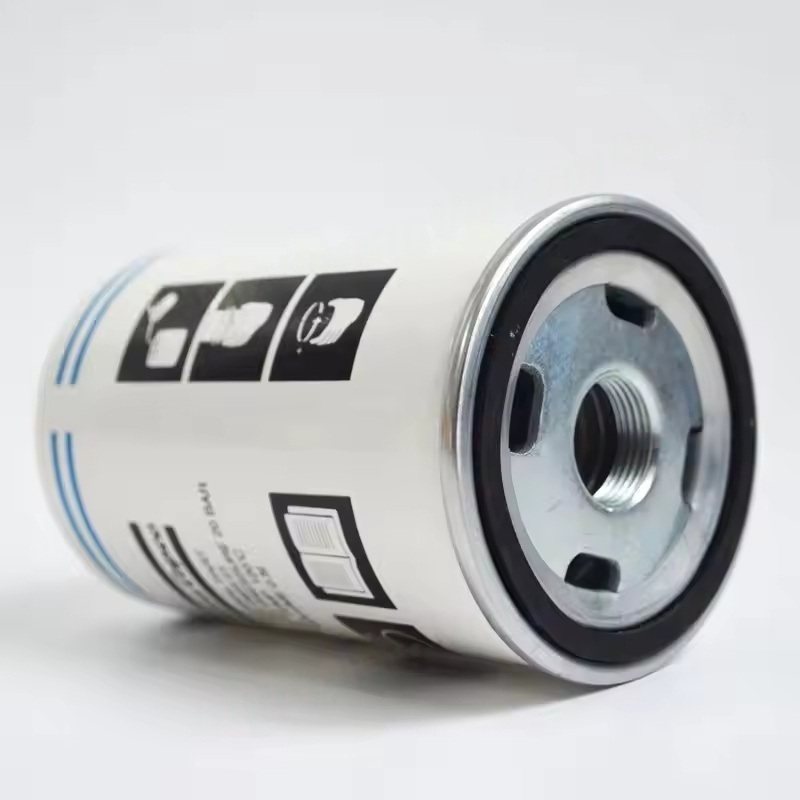

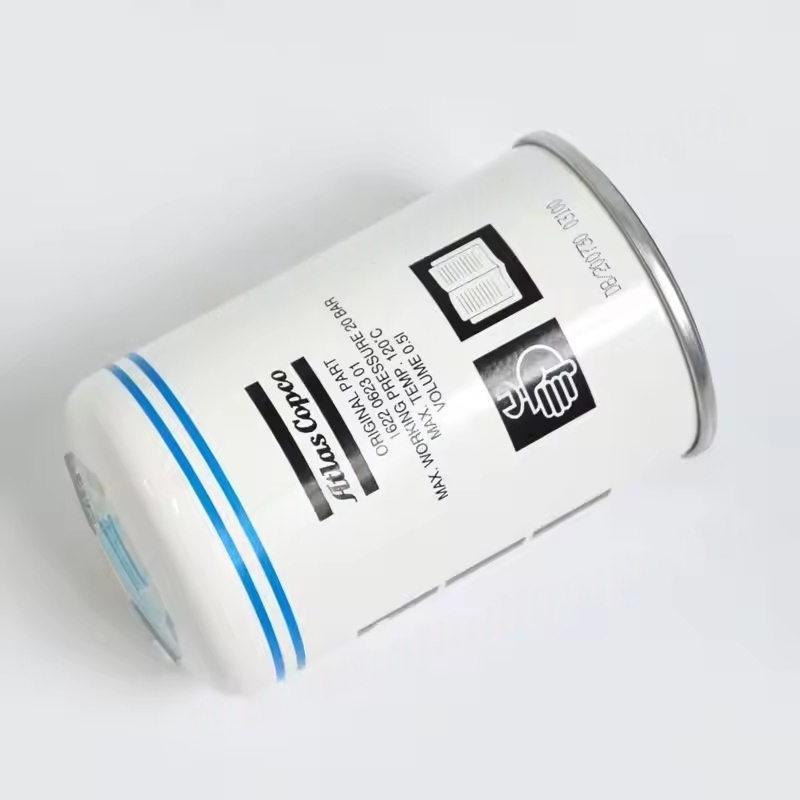

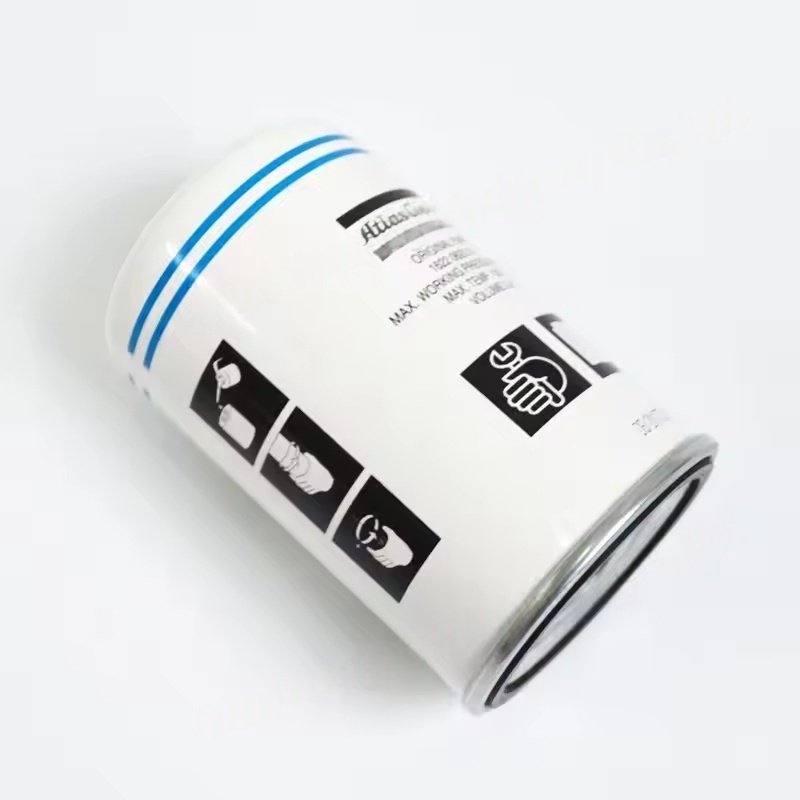

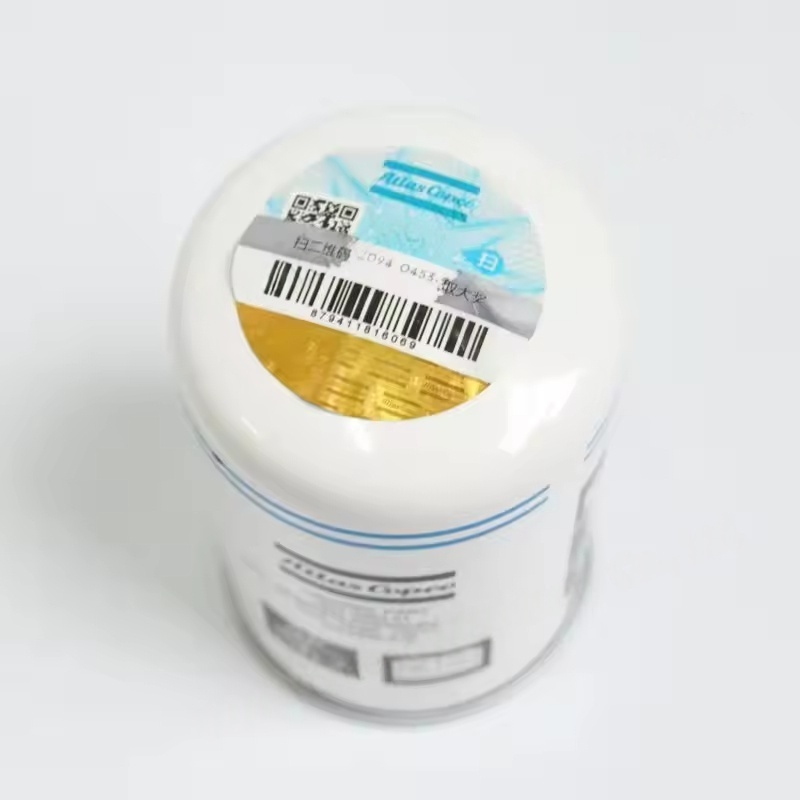

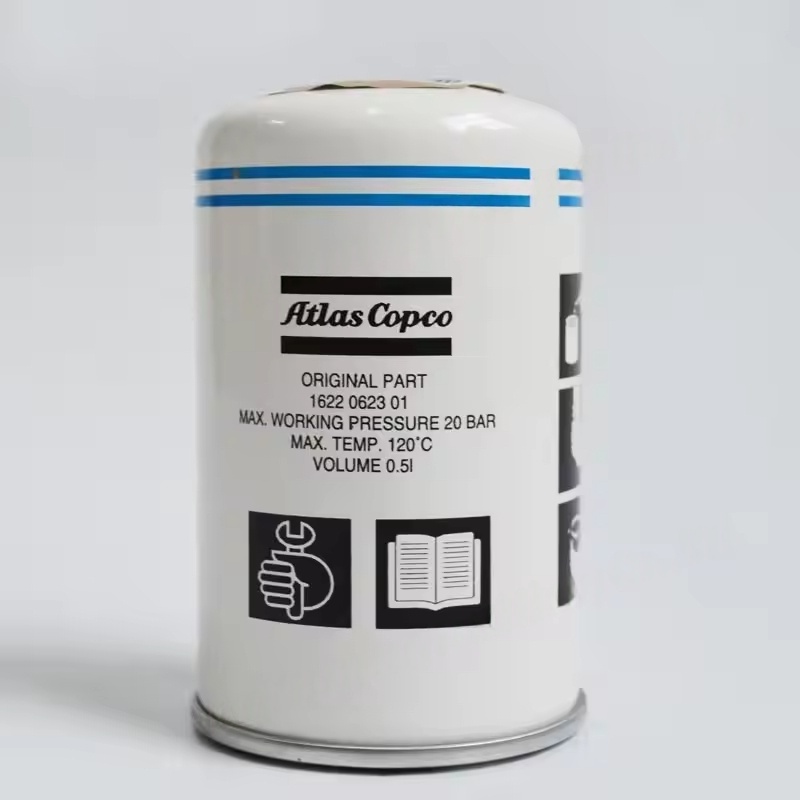

ATLAS COPCO G Series AIR Compressors üçün neft su ayırıcısının quruluşu və iş prinsipi
Struktur tərkibi: Adətən ayrılma silindr, filtr elementi (və ya ayrılma komponenti), axıdılması klapan, təzyiq ölçən və s. Sistemdən ibarətdir.
Ayrılma prinsipi: Ağırlıq çöküntüsü, mərkəzdənqaçma ayrılması və filtrasiya müdaxışı kimi bir çox effektdən istifadə edir. Sıxılmış hava, yağlı və nəm olan separatora, daha böyük neft damlaları və su damlaları cazibə qüvvəsinin təsiri altında yerləşəcəkdir, incə yağ sisi isə filtr elementi tərəfindən düzəldilir. Nəhayət, yağ maye silindrin altına toplaşır və avtomatik və ya əl ilə axıdma klapanı ilə boşaldılır (bəzi modellər üçün ayrılmış sürtülmüş yağ neft anbarına qaytarıla bilər).
Uyğunlaşma xüsusiyyətləri və parametrləri
Tətbiq olunan Modellər: G11-G160 və digər modellər kimi G serialı hava kompressorları (məsələn, digər modellər) üçün xüsusi olaraq hazırlanmışdır, emal axını müvafiq modellərin işlənmiş həcminə uyğundur və işləmə təzyiqi G seriyasının (7-13 bar) şərti əməliyyat təzyiqinə uyğunlaşdırılır.
Ayrılıq səmərəliliyi: Yüksək keyfiyyətli neft suları separatorları, neft hissəcikləri üçün 99% -dən çox olan bir ayrılma səmərəliliyinə nail ola bilər, 39% -dən çoxu, çıxışdakı neft tərkibindəki neft tərkibindəki neftin 5 ppm-dən aşağıya nəzarət edilməsini təmin edərək (bəzi yüksək dəqiqlikli modellər üçün 0,5 ppm qədər ola bilər), ümumi sənaye qazının istifadəsi tələblərinə cavab verir.
İnterfeys ölçüləri: Hava kompressorunun egzoz boru kəməri ilə uyğunlaşdı. Ümumiyyətlə, bu, flanş və ya ip bağlantısı şəklindədir (DN20-DN80 kimi). Xüsusi ölçülər təsadüfi modelin egzoz həcmi ilə dəyişir.
Baxım və dəyişdirmə nöqtələri
Daimi drenaj: Avtomatik drenaj klapanının düzgün işlədiyini və ayrılmış suyun ayrılmış suyun ayrılması effektinə təsir etməməsi üçün dərhal axıdılmasını təmin edin (əl drenajı gündə ən azı bir dəfə tövsiyə olunur). Filtr elementini dəyişdirin: Ayrılma filtr elementi əsas komponentdir. Hər 2000-4000 saatda (xüsusi olaraq ekoloji rütubət və yağ tərkibindən asılı olaraq) onu əvəz etmək tövsiyə olunur. Giriş və çıxışda (adətən 0,5 barda) və ya aşağı axından istifadə nöqtəsindəki neft suyunun çirklənməsi zamanı həddindən artıq təzyiq fərqi varsa, dərhal yoxlayın və dəyişdirin.
Silindrin təmizlənməsi: Filtr elementinin dəyişdirilməsi zamanı, ayrıca ayrılma sahəsini təmin etmək, yağ ləkələri və yığılmış çirkləri aradan qaldırmaq üçün ayrılıq silindrinin daxili hissəsini də təmizləyə bilərsiniz.
