Atlas Copco Air Kompressorları üçün tənzimləyici klapanların əsas növləri və funksiyaları
Təzyiq tənzimləyicisi
Funksiya: Hava kompressoru tərəfindən yüksək təzyiqli sıxılmış hava çıxışını aşağı axının sürəti tələb olunan sabit təzyiqə qədər azaldın və qəbul edilən təzyiq təzyiqinin dəyişkənliyini qoruyun.
Tətbiq yeri: Adətən saxlama çəninin çıxışında və ya quruyun pnevmatik avadanlıqlarını həddindən artıq pnevmatik avadanlıqları qorumaq üçün qurutma maşınları və filtrlər kimi təmizləyici avadanlıqlardan əvvəl quraşdırılmışdır.
XÜSUSİYYƏTLƏRİ: Çıxış təzyiqinin tələblərə uyğun tənzimlənməsinə və təzyiq sabitliyini qorumaq üçün quraşdırılmış daşqın və ya təzyiqin azaldılması strukturları ilə təzyiq parametrləri ilə təchiz olunmuşdur.

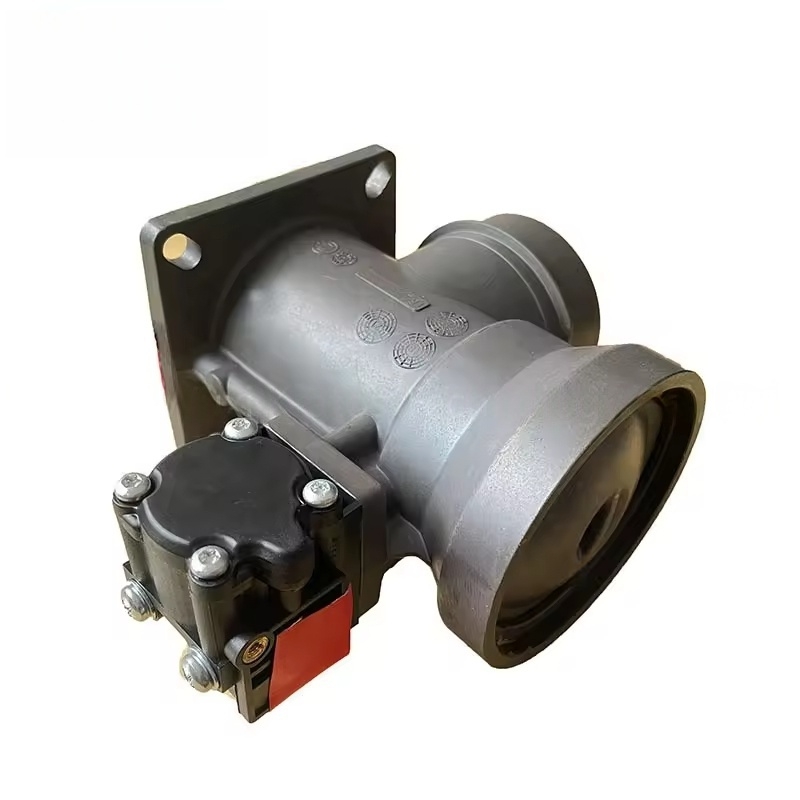

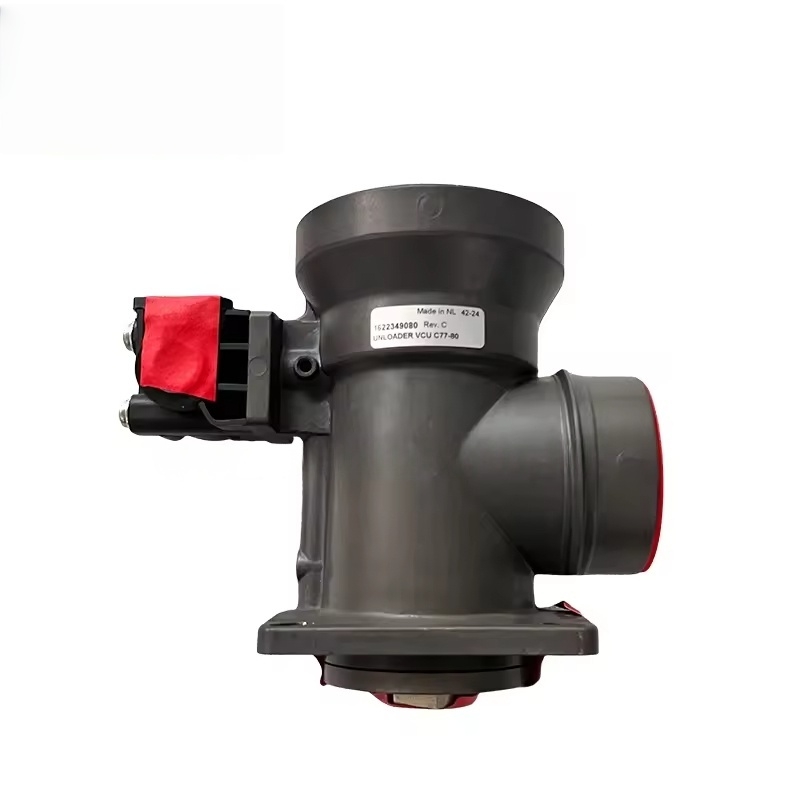

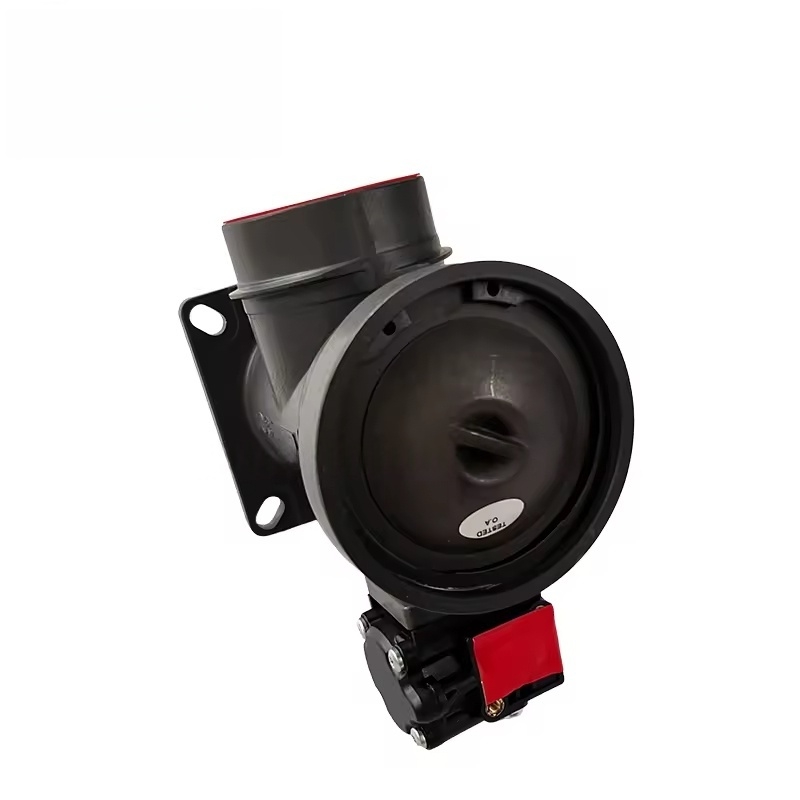

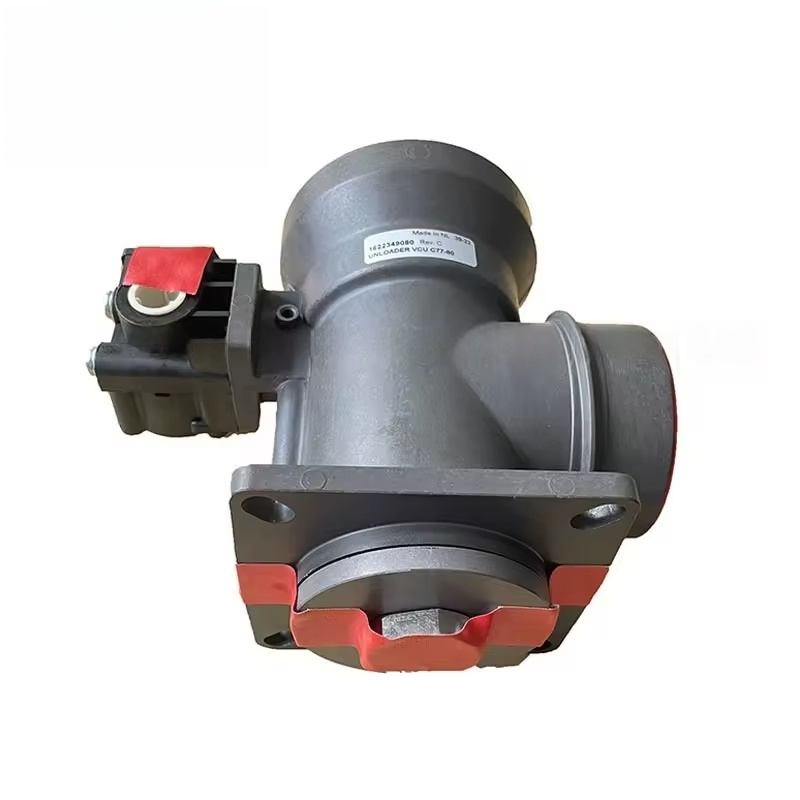

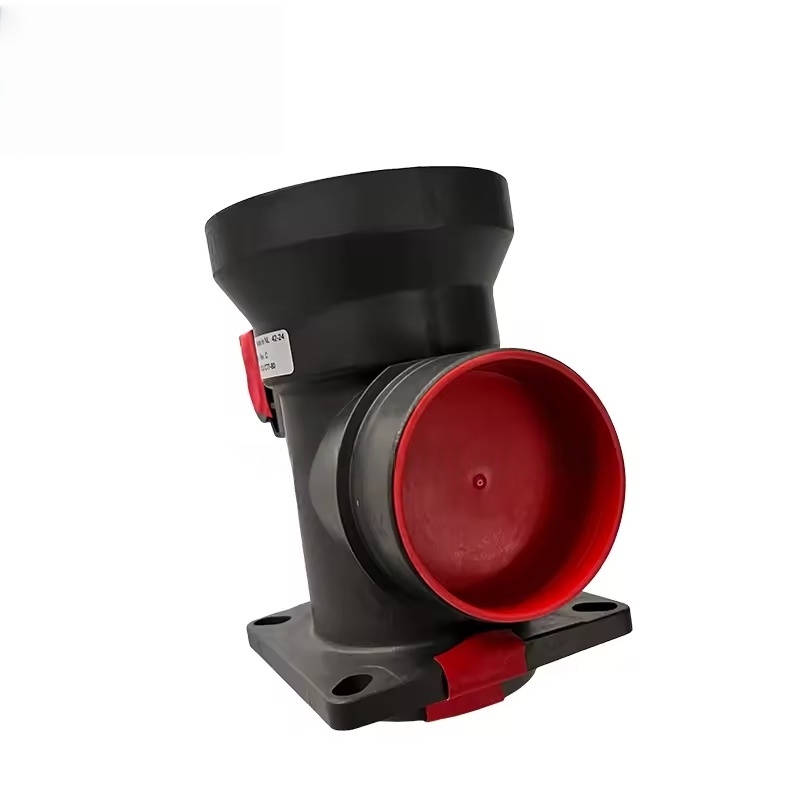

Qeyri-klapan
Funksiya: Egzoz həcminin tənzimlənməsi üçün əsas kompron olan hava kompressorunun əsas hissəsinə daxil olan hava həcminə nəzarət və cihazın yüklənməsi / boşaldılması və ya tezlik dönüşüm tənzimlənməsinə nail olmaq üçün nəzarət sistemi ilə əməkdaşlıq etmək.
Tətbiq yeri: Hava filtri və tipli hava kompressorlarında olan əsas bölmənin suqəbuledici limanı arasında quraşdırılmışdır.
İş prinsipi:
Yükleniyor: Vana tam açıqdır, maksimum hava miqdarının sıxılma üçün əsas vahidi daxil olmasına imkan verir.
Yükləmə: Qapaq, enerji istehlakını azaltmaq, qəbul həcmini (hətta qəbulu dayandıraraq) qapalı (və ya qismən qapalı) bağlanır.
Dəyişən tezlik modellərində: VSD sistemi ilə əlaqəli, açılış dərəcəsi qaz istehlakına uyğun olaraq davamlı olaraq tənzimlənir.
Minimum təzyiq klapanı
Funksiya: Yağlayıcı yağın hamar dövriyyəsini təmin etmək üçün neft-qaz ayırıcısında minimum təzyiqin (adətən 4-5 bar) saxlanılmasını təmin edin (təzyiq fərqi ilə əsas bölməyə sövq edilməsi) və bağlama zamanı sıxılmış havanın əks olunmasının qarşısını alır.
Tətbiq yeri: Neft-qaz ayırıcısı və əsas egzoz boru kəməri, vida tipli hava kompressorları üçün lazımi təhlükəsizlik komponenti arasında quraşdırılmışdır.
Termostik valve
Funksiya: Yağ istiliyinin optimal diapazonunda (adətən 80-95 ℃), yağın sürtkü yağının aşağı temperaturun emulsiyasından və ya yüksək temperaturda yağların pisləşməsindən qaçınmaq üçün yağlama yağının soyutma yolunu tənzimləyin.
İş prinsipi: Aşağı temperatur zamanı, isti yağdan birbaşa əsas vahidi daxil etməyə imkan verən bypass soyuducu istifadə olunur; Temperatur yüksəldikcə, tədricən isti yağı soyutma üçün soyuducuya istiqamətləndirməyə yol açır. Texniki xüsusiyyətlər
Yüksək dəqiqliyə nəzarət: Dəqiq valve nüvələri, diafraqmalar və ya pistonlardan istifadə edərək, nəzarət dəqiqliyi yüksəkdir (təzyiqə nəzarət sapması ümumiyyətlə ≤ ± 0.2 bar).
Temperatur və təzyiq müqaviməti: yüksək temperatur (80 ~ 120 ℃) və yüksək təzyiq (16 bara qədər) hava kompressor sistemlərinin mühiti üçün uyğundur. Materiallar əsasən dəmir, alüminium ərinti və ya paslanmayan poladdan hazırlanmışdır.
Tez cavab: Elektronikon ® kimi idarəetmə sistemləri ilə əlaqələndirildikdə, bu, sistem sabitliyini təmin edən dəyişiklik dəyişikliklərinə (millisancond səviyyəsində) tez cavab verə bilər.
Aşağı sızma dizaynı: Sızma qapalı vəziyyətdə olduqca kiçikdir, enerji tullantılarını azaltmaq, xüsusilə boş enerji istehlakını yüklənməmiş vəziyyətdə azaltmaqla xüsusilə əhəmiyyətli dərəcədə azaltmaqdır.
Ümumi nöqsan və texniki xidmət
Arızalı təzahürlər:
Təzyiq tənzimləmə çatışmazlığı (çıxış təzyiqi çox yüksək / çox aşağı və ya çox aşağıya doğru).
Valve Jamming (normal olaraq açmaq / bağlamaq olmur, nəticədə çətinlik və ya natamam boşaltma).
Şiddətli sızma (təzyiq düşməsi və ya anormal səs-küy kimi özünü göstərən valve bədəninə və ya möhürləmə səthinə zərər).
Anormal neft istiliyinə səbəb olan temperatur nəzarət valfının uğursuzluğu (çox yüksək və ya çox aşağı).
Ümumi səbəblər:
Klapan nüvəsi və ya klapan kreslosunun geyilməsi və ya miqyası (sıxılmış havada çirklənmə və ya neft yataqlarının yığılması).
Qocalması və ya möhürlərin ziyanı (o-üzüklər, diafraqmalar).
Bahar yorğunluğu (təzyiq dəsti dəyərində sürüşməyə səbəb olur).
Anormal nəzarət sistemi siqnalları (məsələn, valve əməliyyatına təsir edən elektromaqnit valve çatışmazlığı).
