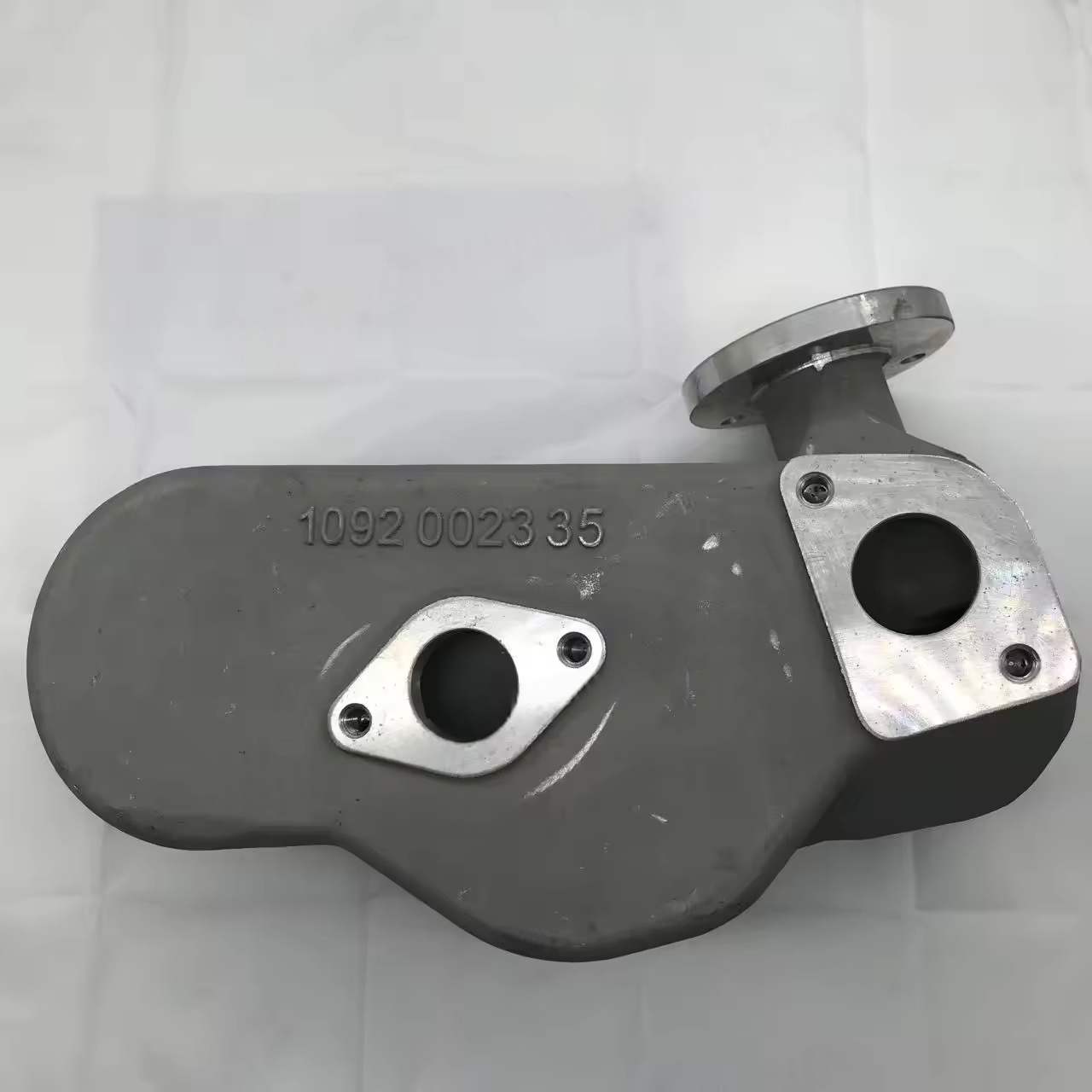

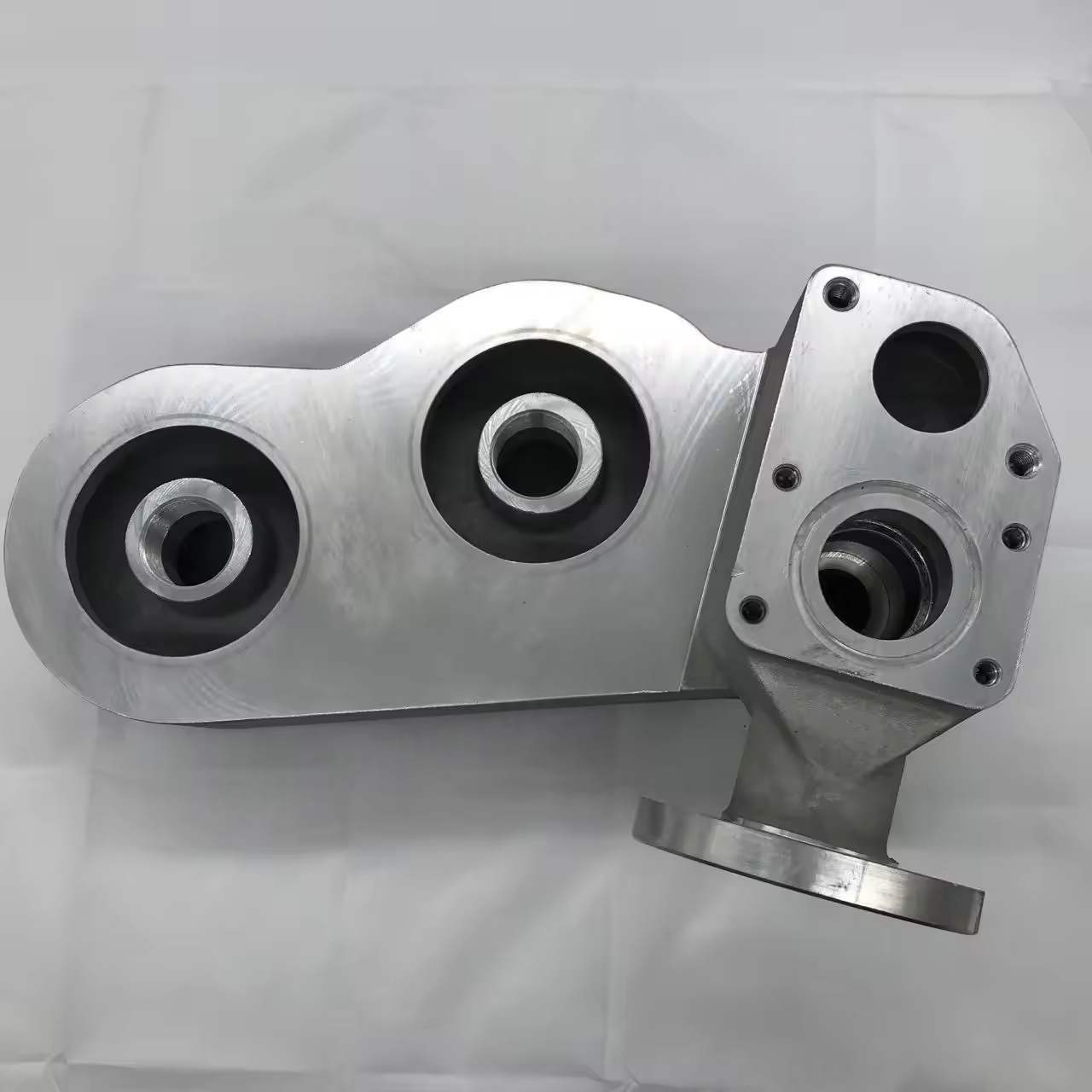

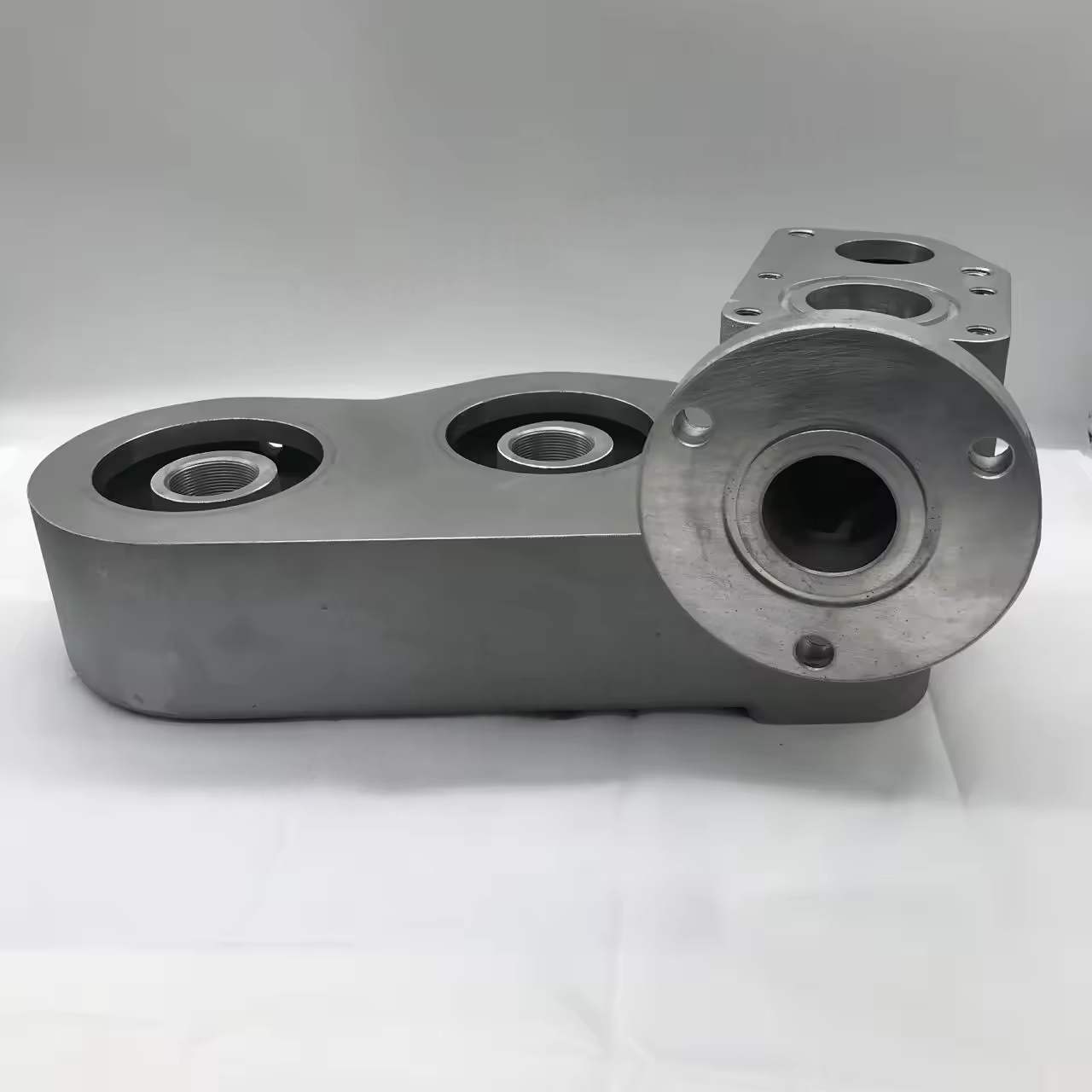

I. Atlas Copco Hava Kompressoru Yağ Filtri Mənzilinin əsas funksiyaları
Struktur dəstəyi: filtr elementini düzəldin və sürtkü yağının yalnız filtr elementi vasitəsilə süzülə biləcəyini təmin etmək üçün möhürlənmiş filtrləmə palatası yaratdı.
Təzyiq daşıyıcısı: Yağlama yağı dövriyyə sisteminin (adətən 0.4 - 1.0 mpa) işləməyə tab gətirə bilər, həddindən artıq yüksək neft təzyiqi səbəbindən qabığın çatlamağının qarşısını alır.
Yağ axınının rəhbərliyi: Daxili axın kanalının dizaynı ilə, yağ elementinə, qısa dövrələrdən və ya qeyri-bərabər axınlardan qaçaraq, süzgəc səmərəliliyini təmin etmək və süzgəc elementinə bərabər şəkildə daxil edir.
Sızdırmazlıqdan qorunma: son örtük və ya birləşdirilmiş komponentləri birləşdirilmiş komponentləri birləşdirilmiş, sızmamış yağı sızan və ya süzülmüş yağın yenidən çirklənməsinin qarşısını alır.
II. Atlas Copco Hava Kompressoru Yağ Filtri Mənzil Materialları və istehsalı
Ümumi materiallar
Əsasən çuqun (ht200 kimi) və ya alüminium ərintisi kimi istifadə edin: Cast Dəmir yüksək təzyiq üçün əlverişli və aşağı qiymətə malikdir; Alüminium ərintisi yüngül və daha kiçik və orta ölçülü kompressorlarda istifadə olunan yaxşı istilik dağılmasına malikdir.
Bəzi yüksək səviyyəli modellər mühəndislik plastiklərindən istifadə edirlər (gücləndirilmiş neylon): güclü korroziyaya qarşı müqavimət, ancaq aşağı təzyiq sistemlərinə (≤ 0.6 mpa) tətbiq olunur. İstehsal prosesi
Cast Dəmir Mənzil: Qum tökmə və ya dəqiqlik tökmə yolu ilə edilir və daxili divar möhürləmə səthinin düzgünlüyünü təmin etmək üçün işlənir.
Alüminium lehimli mənzil: əsasən ölməklə meydana gəlir və səth korroziya müqavimətini artırmaq üçün anodizasiya ilə müalicə olunur.
Açar hissələri (məsələn, möhürləmə səthi və yivli interfeyslər) uyğun tolerantlığı təmin etmək üçün dəqiq işlənməlidir (adətən IT7-IT9 sinif).
III. Atlas Copco Hava Kompressoru Yağ Filtri Mənzil Quruluşunun əsas nöqtələri
Giriş və çıxış interfeysləri
Bunlar ümumiyyətlə bağlantılar (məsələn, G1 / 2, G3 / 4) və ya Flanş bağlantıları kimi (məsələn, interfeys istiqaməti bölmənin boru kəməri sxeminə (radial və ya eksenel) və ya müdaxilə uyğun və ya o-ring yivinə görə mühürlə təmin olunur.
Element quraşdırma quruluşu filtri
Daxili yerləşdirmə sancaqları və ya snap bərkidicilər, süzgəc elementinin dəqiq quraşdırılmasını və onun hizalanması mənzilin möhürləmə səthi ilə uyğunlaşdırılması üçün istifadə olunur.
Bəzi dizaynlar, yağ təzyiqi şoku altında gevşetməsinin qarşısını almaq üçün filtr elementini sıxışdırmaq üçün bulaqlar və ya saxlama örtükləri daxildir.
İnteqral Bypass Valve
Əksər evlər bypass klapan quraşdırma deşikləri üçün ayrılmışdır və bir bahar tipli bypass klapanı (açılış təzyiqi 0.3-0.5.5 mpa) daxili quraşdırılmışdır, filtr elementləri və çıxışı olan bir təzyiq fərqi hiss edən kanal təşkil edir.
Güc Dizayn
Mənzilin divar qalınlığı iş təzyiqinə (adətən 3-8 mm) əsaslanaraq hesablanır və dəyirmi künclər stres konsentrasiyasından qaçmaq üçün künclərdə istifadə olunur.
Yüksək təzyiqli modellər hidravlik testdən (1,5 dəfə iş təzyiqindən 1,5 dəfə, sızmadan təzyiq göstərmədən).
İv. Atlas Copco Hava Kompressoru Yağ Filtri Mənzilinin ümumi problemləri və saxlanması
Sızma
Səbəbləri: Sürüşmə səthi cızıqları, o-ring qocalması, yivli boşalma və ya mənzil deformasiyası.
Müalicə: Sızdırmazlıq elementini dəyişdirin, möhürləmə səthinə baxın, göstərilən torka görə sıxın; Mənzil deformasiya olunarsa, bütövlükdə dəyişdirin.
Çatlar və ya yırtıqlar
Səbəblər: Suppressure əməliyyatı (məsələn, bypass klapanının uğursuzluğu kimi), material qüsurları, quraşdırma zamanı qeyri-bərabər qüvvə (məsələn, boru kəmərinə zorla vidalanma).
Müalicə: Dərhal maşını dayandırın və mənzilləri dəyişdirin, həddindən artıq tıxanmanın səbəbini araşdırın (sistem tıxanma, təhlükəsizlik klapanının uğursuzluğu).
Daxili paslı
Səbəblər: sürtkü dəyişdirməyin uzunmüddətli olmaması turşu maddələr tərəfindən korroziyaya səbəb olur və ya mənzilin içərisində pasların qarşısının alınması müalicəsi aparılmır.
Müalicə: Paslanmış ərazini təmizləyin, uyğun standart sürtgü ilə dəyişdirin; Şiddətli paslanarsa, mənzilləri dəyişdirin.
