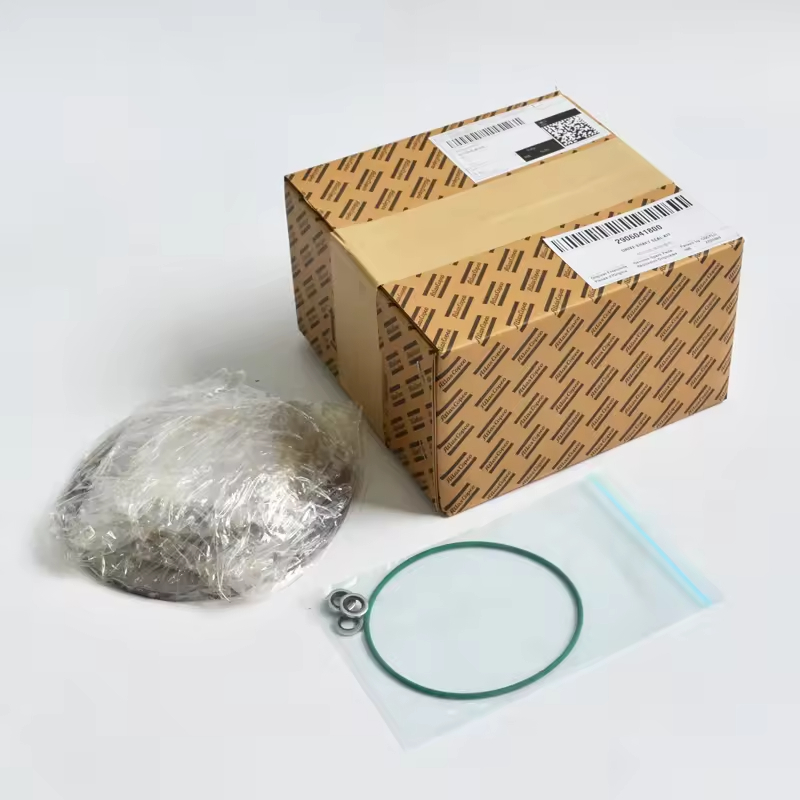

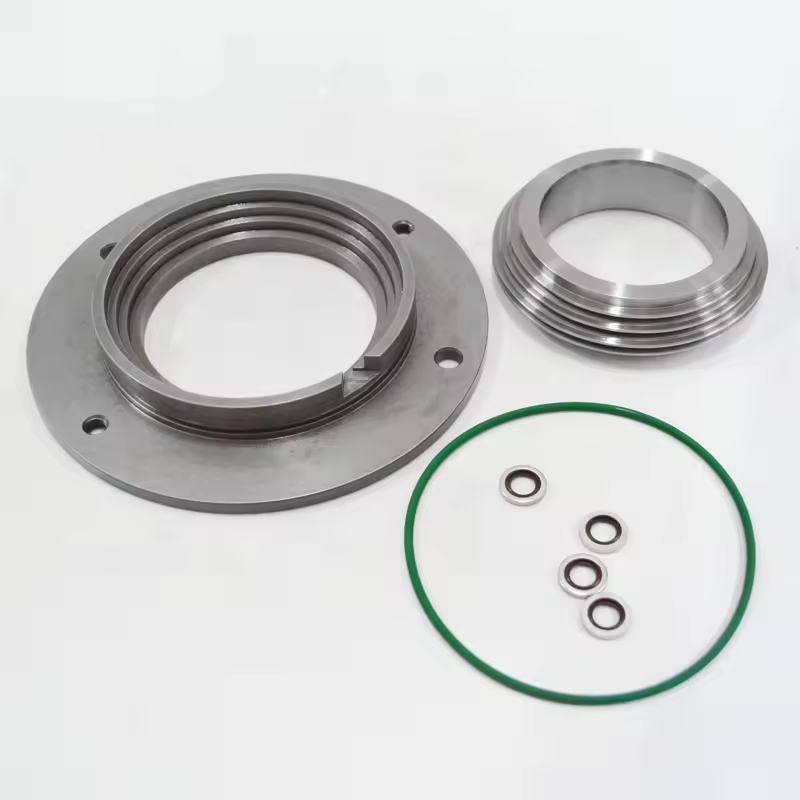

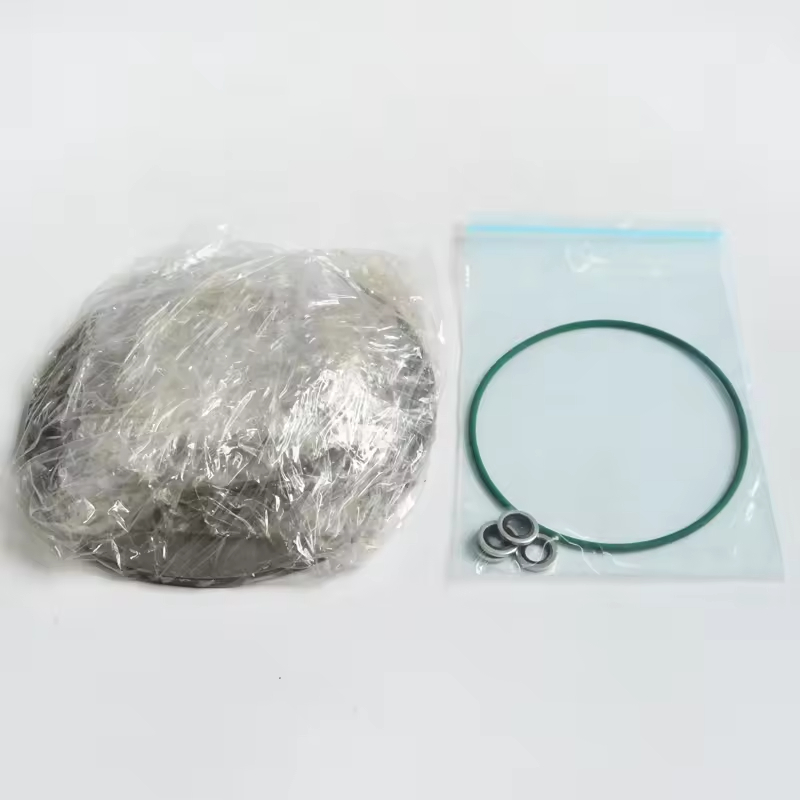

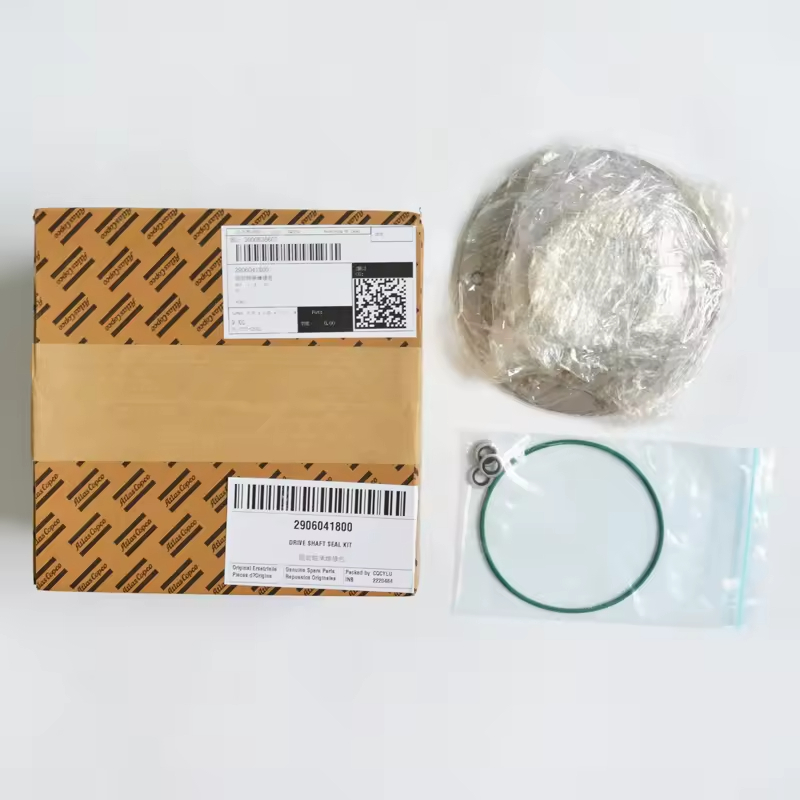

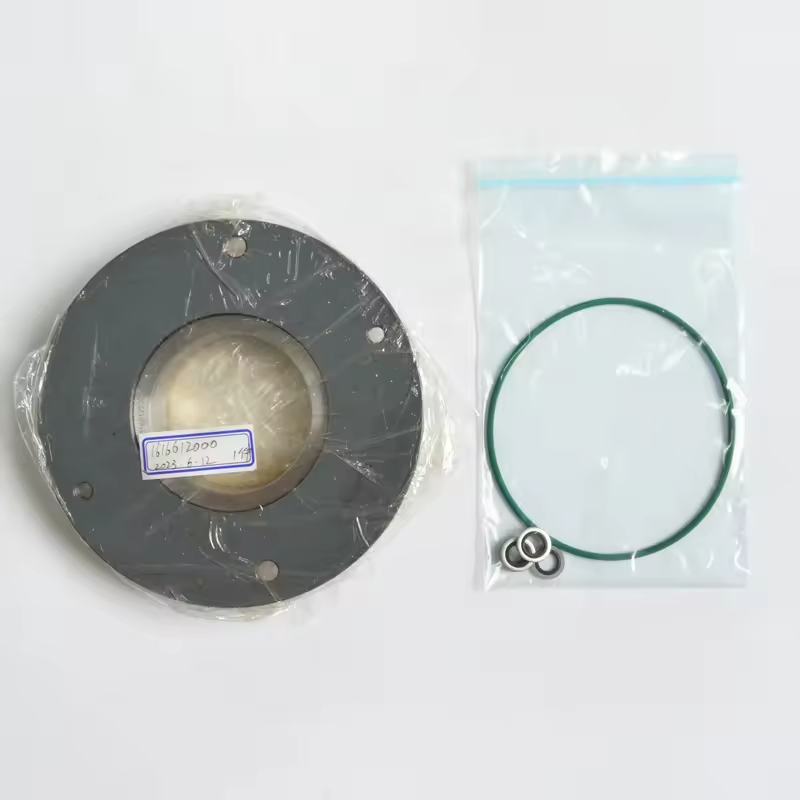

Atlas Copco Hava Kompressorları üçün Transmissiya Möhtəşəmliyi Kitinin əsas komponentləri
Modeldən asılı olaraq, ümumiyyətlə daxildir:
Əsas neft möhürü (çərçivəli rezin yağı möhürü və ya politetrafluoroetilen yağı möhürü, yağ davamlı, temperatur davamlı)
Toz möhürü (xarici çirklərin girməsinin qarşısını alır)
Maqnit kolları (bəzi modellər təchiz olunmuşdur, milə və möhür arasında birbaşa aşınma)
O-ring və ya möhürləmə gasketi (köməkçi möhürləmə, mənzilin quraşdırılması səthinə uyğundur)
Quraşdırma vasitələri (bəzi orijinal dəstlərdə xüsusi sökülmə və montaj qolları)
Tətbiq xüsusiyyətləri və texniki tələbləri
Maddi uyğunluq:
Neft yağlanmış modellər (məsələn, GA seriyası): Neft möhürləri əsasən, mineral yağı və 100-120 ℃ işləyən temperaturdan istifadə edə bilən nitril rezin (NBR) və ya flüororubber (FKM) istifadə edir
Yağsız modellər (məsələn, ZR seriyası): Sıxılmış havanı çirkləndirməmək üçün qida dərəcəli epdm və ya ptfe materiallarından istifadə edin
Böyük birliklər (məsələn, GA90 və daha yuxarı) yüksək təzyiq və yüksək fırlanma sürət ssenarilərini tarazlaşdırmaq üçün birləşdirilmiş bir möhürləmə quruluşundan istifadə edə bilər
Performans parametrləri:
Tətbiq olunan şaft diametri: Transmissiya şaftının spesifikasiyasından asılı olaraq ümumi diapazon φ25-φ60mm
İş təzyiqi: Ümumiyyətlə 0-16bar (standart modellər) və ya daha yüksək təzyiq (yüksək təzyiqli modellər)
Sürət uyğunlaşması: Kompressorun reytinqli fırlanma sürətində dinamik möhürləmə tələblərinə cavab verir (ümumiyyətlə 1500-3000rpm)
Dəyişdirmə və texniki xidmət nöqtələri
Model uyğunluğu:
Hava kompressoru modelini (ga11, ga37, gx7 və s.) Və ötürmə şaft spesifikasiyasını ciddi şəkildə seçmək lazımdır. Fərqli seriyalıların möhürləmə ölçüləri çox dəyişir
Neft möhürünün və quraşdırma dərinliyi matçının dodaq quruluşunu təmin etmək üçün orijinal fabrik hissəsinin nömrəsini sorğu etmək üçün maşın seriya nömrəsinə istinad etmək tövsiyə olunur
Quraşdırma tədbirləri:
Əvəz etmədən əvvəl, sürtkü yağını boşaltmadan, mil səthini və quraşdırma oturacağını təmizləyin, taxma işarələrini və ya buruqları çıxarın
Quraşdırarkən, mətbuat üçün xüsusi vasitələrdən istifadə edin, yağ möhür dodağının deformasiyasından qaçın (sərt şəkildə qadağan etmək)
Dodaq az miqdarda təmiz yağlama yağı (yağ modelləri) və ya xüsusi sürtkü yağları (yağsız modellər) ilə örtülməlidir
