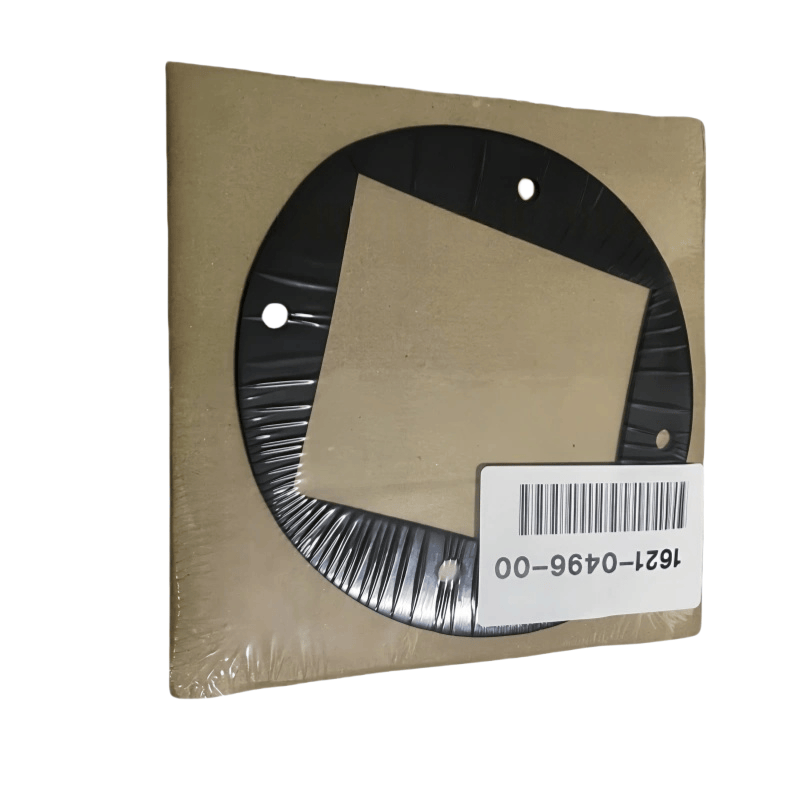

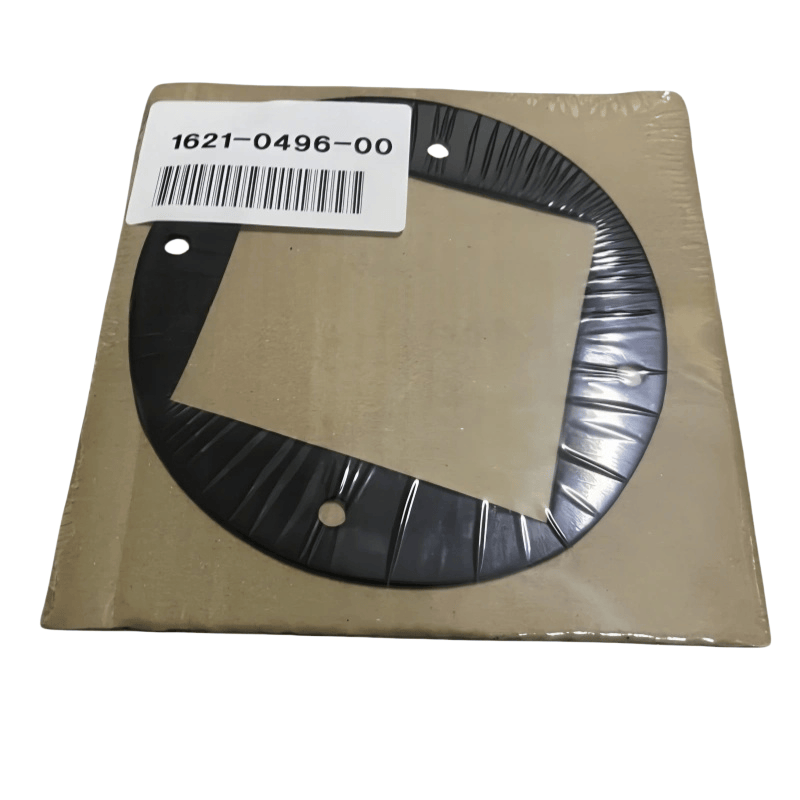

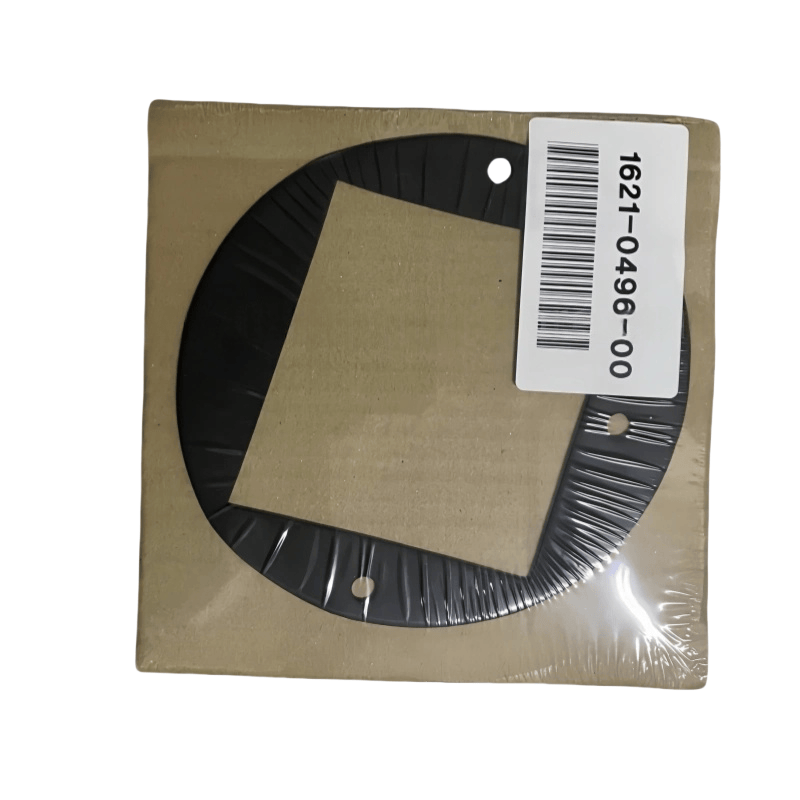

Atlas Copco 1621049600 Hava Kompressoru Gasket Orijinal

Atlas Copco 1621049600 Əsas funksiyaları

Sızdırmazlıq və sızma qarşısının alınması: öz deformasiyası (elastik və ya plastik) vasitəsilə, sıxılmış hava, yağlama yağı, son örtüklər, boru interfeysləri, boru interfeysləri və s.

Tamaşqı və qorunması: əlaqə komponentləri (məsələn, metal və metal kimi) arasında birbaşa sürtünmə və vibrasiya şokunu azaldır, kontakt səthləri cızıqlardan və ya sarsıdıcıdan qoruyur.

Kompensasiya edən boşluqlar: istehsal səhvləri, montaj sapmalarının və ya temperatur dəyişikliyi, sabit bir möhürləmə effekti saxlayaraq yarqqı səthlərdə dəyişiklikləri udmaq.

Vahid güc paylanması: Boltların və ya cütləşmə səthlərində, komponentlərin deformasiyasına səbəb olan həddindən artıq stresdən qaçaraq coltların və ya bərkidilmiş səthlərin təzyiqini paylayır.

Ümumi növlər və tətbiq ssenariləri

Materiallar və quruluşlara əsaslanaraq, əsasən aşağıdakı kateqoriyalara bölünür:

Rezin contalar

Material: Nitril rezin (neftə davamlı), flüor rezin (yüksək temperatur, kimyəvi korroziyaya davamlı), silikon kauçuk (yüksək və aşağı temperaturlara davamlı) və s.

Xüsusiyyətlər: Yaxşı elastiklik, əla möhürləmə performansı, aşağı təzyiq (≤1mpa), normal temperatur və ya orta temperatur ssenariləri üçün uyğundur.

Proqramlar: Neft Soyuducu İnterfeyslər, Su Boru Birləşmələri, Aşağı Təzyiq Flanşın Çiftleştirme səthləri, müşahidə pəncərə möhürləri və s.

Metal contalar

Material: mis, alüminium, aşağı karbonlu polad, paslanmayan polad və s. Növ:

Düz yuyucular: möhürləmə və təzyiqləri artırmaq üçün metal komponentlərin birgə səthləri üçün istifadə olunur;

Ötürücü yuyucular: səthdə üzük şəklində dişlər var, dişlərin deformasiyası ilə mühüm və yüksək təzyiq ssenariləri üçün uyğundur;

Dalğa yuyucuları: Müəyyən elastikliyə sahib olun və boşluqlara meylli ərazilər üçün uyğun olan boşluq dəyişikliklərini kompensasiya edə bilər.

Proqramlar: Yüksək təzyiqli silindrli bədən flanşları, neft-qaz ayırıcı son örtükləri, əsas mil möhürləmə oturacaqları və s. Yüksək təzyiqlərdə.

Kompozit yuyucular

Quruluşu: metal çərçivə (mis, paslanmayan polad kimi) rezin, asbest və ya qrafit möhürləmə materialları ilə örtülmüş, metalın gücünü və qeyri-metalın möhürləmə performansını tarazlaşdıran qrafik möhürləmə materialları.

Xüsusiyyətlər: Yüksək təzyiq davamlı (10MPA və ya daha çox), yüksək temperaturda davamlı, mürəkkəb iş şəraiti üçün uyğundur.

Tətbiqlər: Vida Maşın Əsas örtüyü, yüksək təzyiqli valve flanşları, neft-qaz ayırıcıları və silindrlər arasındakı əlaqə hissələri.

Asbest / asbest olmayan yuyucular

Material: asbest (ənənəvi material, tədricən ekoloji narahatlıqlar səbəbindən) və ya asbest olmayan liflər (məsələn, şüşə liflər, aramid lifləri) rezinlə birləşdirilmişdir.

Xüsusiyyətlər: Yaxşı istilik müqaviməti (-50 ℃ ~ 200 ℃), aşağı qiymət, orta və aşağı təzyiqli möhürləmə üçün uyğundur.

Proqramlar: köhnə piston maşın silindr, işlənmiş boru flanşları və s.

Əsas parametrlər və seçim

Ölçü parametrləri: Daxili diametri, xarici diametri, qalınlığı sərt şəkildə bolt çuxurları və bağlantı hissəsinin flanş ölçüləri ilə uyğunlaşmalı, çox böyük quraşdırma çətinliklərinə səbəb olacaq, çox kiçik, möhürləmə səthini örtməyəcəkdir.

İş təzyiqi: aşağı təzyiq (≤1MPA) rezin və ya asbest olmayan yuyucuları seçə bilər; Orta və yüksək təzyiq (1 ~ 10MPA) metal və ya kompozit yuyucusu seçmək lazımdır.

İş temperaturu: normal temperatur (-20 ℃ ~ 80 ℃) nitril rezin yuyucularını seçə bilər; Yüksək temperatur (80 ℃ ~ 200 ℃) Fluororubber, metal və ya qrafit kompozit yuyucuları seçmək lazımdır.

Media Uyğunluğu: Nisenziyaya davamlı ssenarilər üçün Nitril rezin, flüoravr və ya paslanmayan polad üçün nitril kauçuku, flüoravr və ya paslanmayan poladdan və ya paslanmayan poladdan ibarət olan əlaqə mediası (hava, yağlama yağı, soyuducu və s.) İlə uyğunlaşdı.

Quraşdırma və texniki işarə nöqtələri

Quraşdırmadan əvvəl hazırlıq:

Yağ ləkələrini, pas, birgə səthdə burrları təmizləyin, səthin düz və təmiz olmasını təmin edin;

Yuyucuların çatlar, zərər və ya yaşlanma (məsələn, sərtləşdirilmiş kauçuk yuyucular) olub olmadığını yoxlayın və ixtisaslaşmamışlardan istifadə etməyin.

Düzgün quraşdırma:

Yuyucular möhürləmə səthinin tam işıqlandırılmasını təmin etmək üçün yerləşdirilməli və yerləşdirilməlidir, yerli sızma səbəbindən ofsetdən qaçınmalıdır;

Boltları sıxarkən vahid qüvvə tətbiq edin (diaqonal ardıcıllıqla), yuyucuları və ya sərtləşdirilməyən bərkidiləyə biləcək həddindən artıq sərtləşə biləcəkdən çəkinin və ya zəif möhürlənməyə səbəb ola biləcək həddindən artıq sərtləşdirməyin;

Metal yuyucular qurmadan əvvəl, möhürləmə effekti artırmaq üçün (məsələn, silikon mastik kimi) (məsələn, silikon mastik kimi) tətbiq edin (lazım deyil, iş şəraitindən asılı olaraq lazım deyil).
