Atlas Copco Hava Kompressoru Temperatur Nəzarət Valve Kit
I. Kit tərkibi və əsas funksiyaları

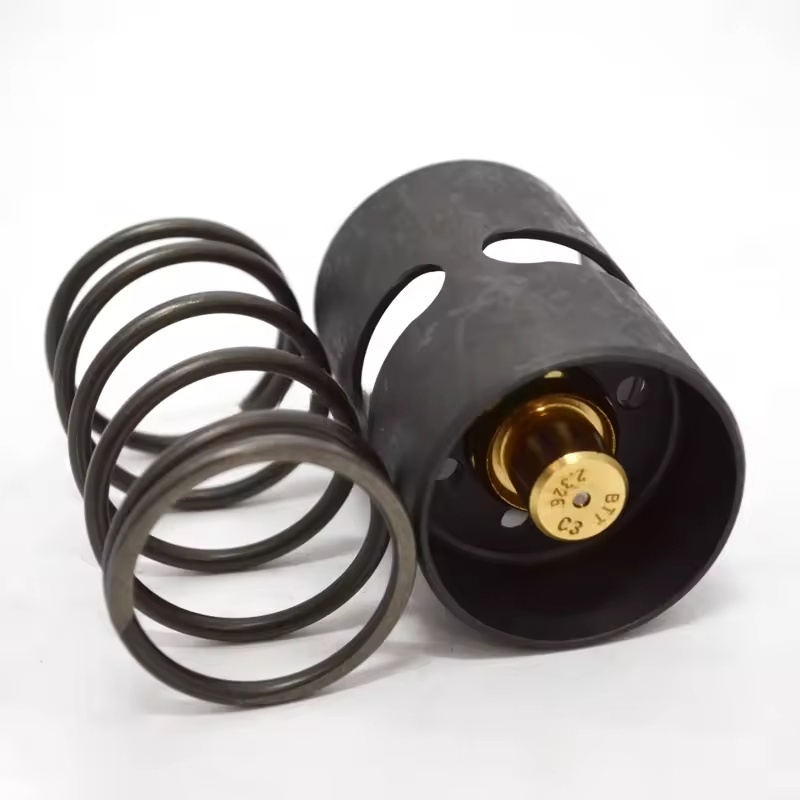

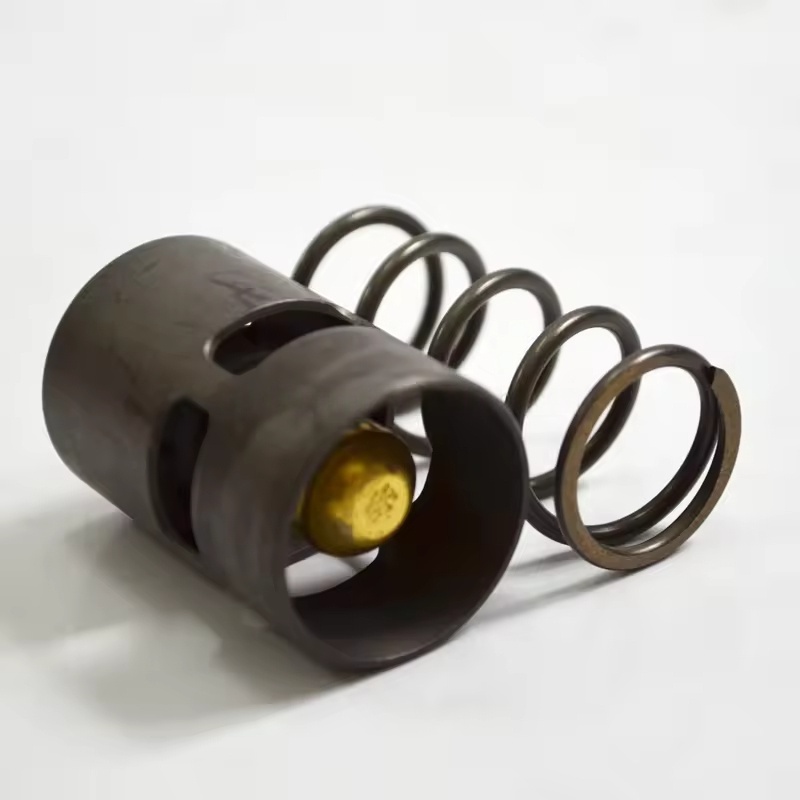

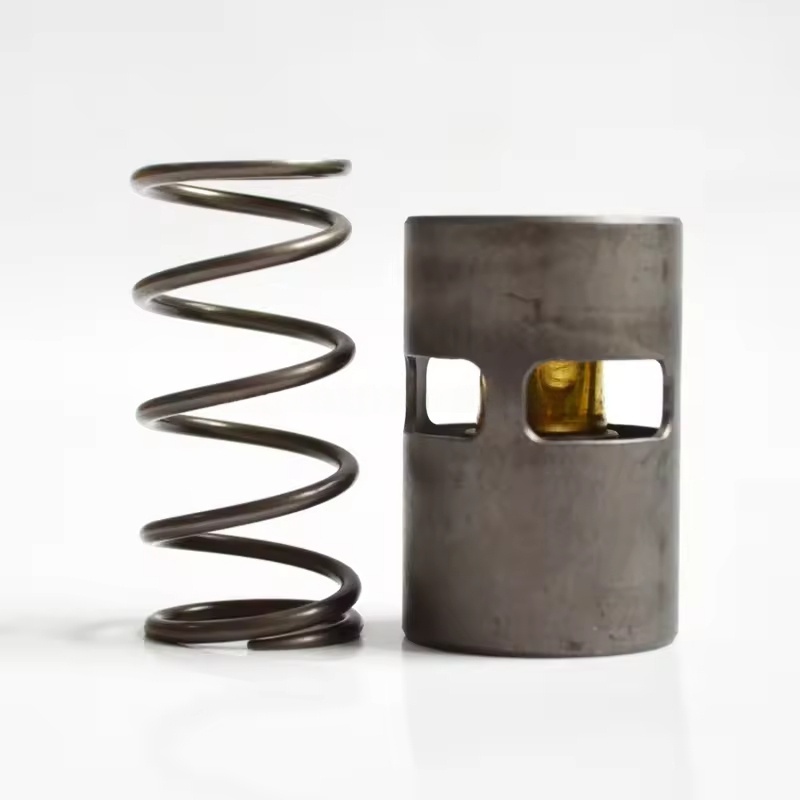

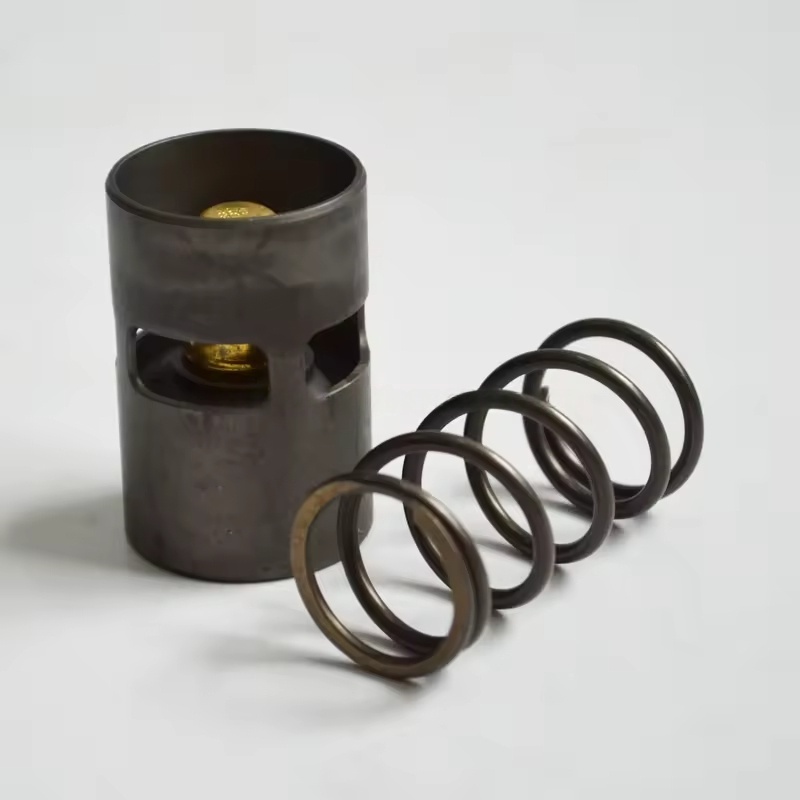

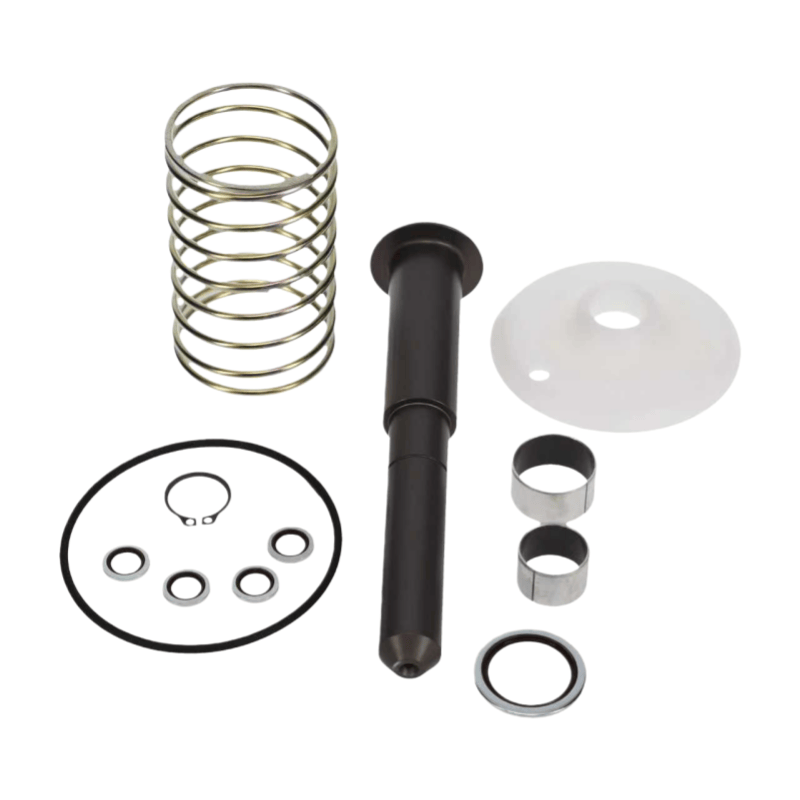

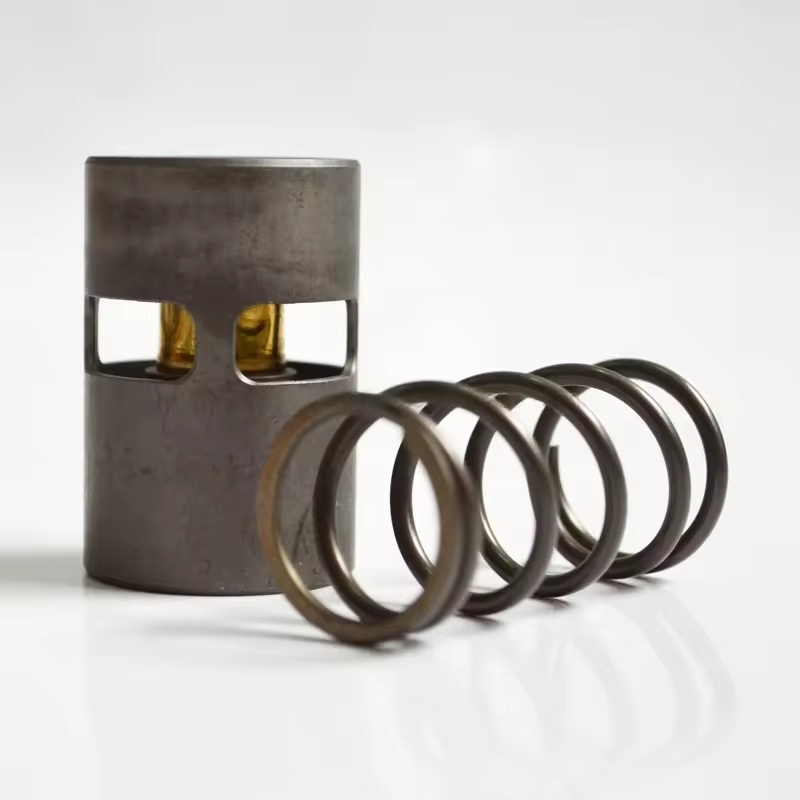

Əsas komponentlər: Adətən temperaturun idarəetmə valve klapan gövdəsini (temperatur hissi elementi olan), klapan nüvəsi, yaz, möhürlər (o-halqalar, contalar), bypass boru kəməri və quraşdırma aksesuarları və s.
İş prinsipi: temperaturda sensasiya elementi ilə (mum temperaturu olan lülk kimi), neftin temperaturunu dəyişir və klapan nüvəsinin açılmasını avtomatik olaraq tənzimləyir:
Yağ temperaturu müəyyən edilmiş dəyərdən daha aşağı olduqda, klapan nüvəsi soyutma dövrəsini bağlayır və sürtkü yağı bypass vasitəsilə keçir və birbaşa neft temperaturunu tez bir zamanda artırır.
Neft temperaturu müəyyən edilmiş dəyərə çatdıqda, klapan nüvəsi tədricən açılır və yağlama yağı, dövriyyədən əvvəl soyutma vahidi daxil olur, neftin keyfiyyətinin pisləşməsinə səbəb olan həddindən artıq neft temperaturundan qaçınmaq üçün soyutma hissəsinə daxil olur.
II. Uyğunlaşma xüsusiyyətləri
Neft axını, təzyiq parametrləri və quraşdırma temperaturu dəqiqliyini və vahidi ilə uyğunlaşmasını təmin etmək üçün müxtəlif hava kompressorları (ga, zr, zt və s.) Olan müxtəlif seriya (ga, z və s.)
Material Seçim: Yağlı, yüksək temperaturda davamlı metallardan (məsələn, paslanmayan polad kimi yüksək temperaturda davamlı metallardan (məsələn, paslanmayan polad kimi) və xüsusi rezin, sürtkü yağının və temperaturun dalğalanma mühitinin uzunmüddətli immersionu üçün uyğun olan xüsusi rezin istifadə edir.
III. Dəyişdirmə və ya təmir üçün ssenarilər
Daimi dəyişdirmə: Trafik nüvəsi, temperaturda hiss etmə elementinin yaşlanmasının və nəticədə nəzarət çatışmazlığının qocalmasının qarşısını almaq üçün 4000-6000 saat və ya sürtgü yağı ilə sinxronizasiya etmək tövsiyə olunur.
Arızalı təzahürlər:
Yağ temperaturu davamlı olaraq aşağı (80 ℃-dən aşağı), bəlkə də klapan nüvəsinə görə, yağlama neftinin soyutma vahidinə girməsinin qarşısını alan klapan nüvəsi ilə əlaqədardır.
Anormal olaraq yüksək neft temperaturu (100 ℃ ℃), bəlkə də qapalı vəziyyətdə və ya temperaturda hiss etmə elementinin açılmaması ilə qapalı vəziyyətdə və ya temperaturda nasazlıq olmadığı ilə əlaqədardır.
Mədbirlərin qocalması və ziyanı səbəb olduğu yağın sızması.
İv. Dəyişdirmə və quraşdırma üçün əsas məqamlar
Hazırlıqlar:
Elektrik enerjisini bağlayın və bağlayın, boru kəmərindəki yağ təzyiqini buraxın, bölmənin soyudun.
Uyğun orijinal fabrik dəsti, açar, mastik (zəruri hallarda) və təmizləyici parça hazırlayın.
Dəyişdirmə addımları:
Temperatur nəzarət klapanının giriş və çıxış neft boru kəmərlərini çıxarın, qalıq yağlayıcı yağı toplayın.
Köhnə klapan düzəliş boltlarını boşaltın, köhnə qapağı çıxarın, quraşdırılmış yerlərdə yağ ləkələrini və mastik qalıqlarını təmizləyin.
Yeni Vanve Məclisinin bütöv olub olmadığını yoxlayın, bütün möhürləri dəyişdirin, yeni klapanı orijinal fabrik istiqamətinə quraşdırın (giriş və çıxış neft istiqamətinə diqqət yetirin).
Heç bir sızma olmamaq üçün boru oynaqlarını və boltların düzəldilməsi.
DİQQƏT VƏ YOXDUR:
Vahidi başlayın və Normal diapazonda neftin temperaturu dəyişərsə (80-95 ℃).
Valve komponentləri və boru interfeyslərində yağ sızması olub olmadığını yoxlayın, nəzarət istiliyinin həssas cavabını təsdiqləyin.
