1. Hava kompressorunun geri qaytarılmayan klapan Məclisinin klapan orqanı
Funksiya: Bütün montajın xarici qabığı kimi, daxili əsas komponentləri yerləşdirir və boru kəmərlərini birləşdirir.
Material: İşçi təzyiq və orta xüsusiyyətlərə görə seçilmiş, ümumi materiallara çuqun (aşağı təzyiqli şərait üçün uyğun), tökmə polad (orta təzyiq) və paslanmayan polad (yemək və əczaçılıq sənayesi kimi aşındırıcı mühitlər üçün) daxildir.
Quruluşu: Adətən düz və ya sağ bucaqlı bir növdə, hamar hava axını keçməsini təmin etmək üçün içəridə maye kanalları var.
2. Hava kompressorunun geri qaytarılmayan klapan Məclisinin klapan nüvəsi (klapan diski)
Funksiya: Yalnız bir tərəfli axın (hava kompressoru çıxışından saxlama tankına və ya aşağı axın boru kəmərlərinə qədər) və tərs axının qarşısını alan hava axınının istiqamətini idarə edir.
Ümumi növlər:
Lift tipli klapan nüvəsi: Vana bədən oxu boyunca yuxarı və aşağı hərəkət edir, kiçik diametrli boru kəmərləri üçün uyğun olan yaxşı sızdırmazlıq performansına malikdir.
Swing tipli valve nüvəsi: menteşe oxu ətrafında fırlanmaqla açılır, yüksək axın, böyük diametrli ssenarilər üçün uyğun olan aşağı müqavimət göstərir.
Top tipli klapan nüvəsi: topun özünüdərk və ya yaz qüvvəsi ilə möhürlər, sadə bir quruluşa və sürətli cavab var.
Material: Əsasən aşınmaya davamlı metallardan (məsələn, mis, çevik dəmir kimi), bəzi yüksək dəqiq ssenarilər, mühəndislik performansını artırmaq üçün mühəndislik plastiklərindən (məsələn, politetrafluoroetilen) istifadə edir.
3. Hava kompressorunun geri qaytarılmayan klapan Məclisinin möhürləmə komponentləri
Funksiya: Kapapalanın kətan kreslosu ilə təmasda olduqda, klapan kreslosu ilə havanın qorunmasını təmin edir.
Ümumi materiallar:
Nitril Butadiene Rezin (NBR): adi hava kompressor sistemləri üçün uyğun olan yaxşı yağ müqaviməti.
Fluororubber (FKM): Yüksək temperatur və kimyəvi korroziyaya davamlı, yüksək temperatur və ya xüsusi orta mühit üçün uyğundur.
Metal möhürləmə səthi: yüksək təzyiq, yüksək temperatur şəraiti üçün uyğun dəqiq işlənmiş metal kontakt səthləri ilə möhürlənməyə nail olur.
4. Hava kompressorunun geri qaytarılmayan klapan məclisinin bulaqları
Funksiya: Zolvanın nüvəsini klapan oturacağına möhkəm yapışdıraraq, möhürləmə, möhürləmə əldə etmək üçün klapan oturacağına möhkəm yapışdırın.
Xarakteristikalar: Yaz elastikliyi sistemin iş təzyiqinə uyğun olmalıdır - çox elastiklik hava axını müqavimətini artıracaq, zəif möhürlənməyə səbəb ola bilər.
Material: ümumiyyətlə pas və ya yağsız mühitdə uğursuzluq qarşısını almaq üçün paslanmayan poladdan hazırlanmışdır.
5. Hava kompressorunun geri qaytarılmayan klapan Məclisinin qapağının kreslosu
Funksiya: Tərs hava axınının qarşısını almaq üçün əsas əlaqə səthi olan klapan nüvəsi olan bir möhürləmə cütü meydana gətirir.
Xüsusiyyətlər: Səthi dəqiq bir şəkildə işlənmişdir (məsələn, cilalama kimi), klapan nüvəsi ilə uyğun olması üçün bəzi klapan oturacaqları asan təmir üçün dəyişdirilə bilər.

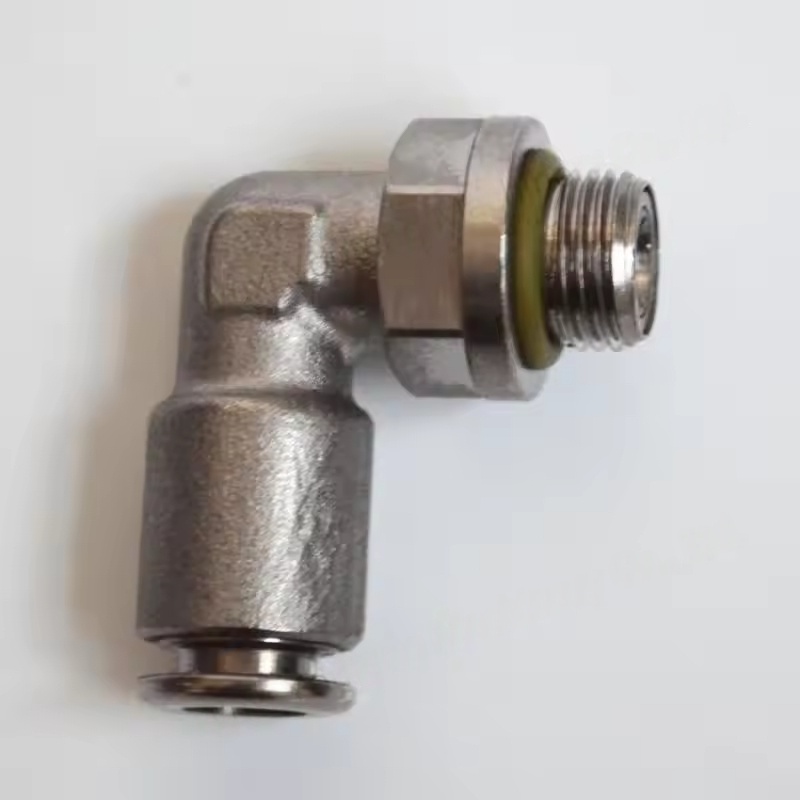

6. Hava kompressorunun geri qaytarılmayan klapan Məclisinin əlaqə interfeysi
Funksiya: Hava kompressoru egzoz portunu aşağı axın boru kəmərləri ilə (məsələn, saxlama tankları, qurutma maşınları və s.) Bağlayır.
Ümumi formalar:
Yivli interfeyslər (daxili ip / xarici ip): g ipi, NPT ipi, kiçik diametrlər üçün uyğun olan (≤dn50).
Flantion İnterfeysləri: Böyük diametrli boru kəmərləri üçün uyğundur, möhkəm əlaqə və güclü möhürləmə təmin edir.
Qaynaq interfeysləri: Professional qaynaq qurğusunu tələb edən yüksək təzyiq, yüksək titrəmə ssenariləri üçün uyğundur.
Hava kompressorunun geri qaytarılmayan klapan Məclisinin əsas funksiyaları
Geri axınının qarşısını al: Saxlama anbarındakı sıxılmış havanın dayandırıldığı anda hava kompressoru əsas vahidinə axın, əsas vahidin tərs fırlanmasından və ya sürtdüyü yağın sürüşməsinə səbəb olmamaqdan çəkinir.
Sistemi qoruyun: Kondensat suyunun və ya aşağı axınçıların (qurudubilər, filtrlər kimi) hava kompressoruna axan, uğursuzluq riskini azaltmaqdan çəkinir.
Sistem təzyiqini qorumaq: Hava kompressorunun tez-tez başlanğıcından qaçınmaqdan sonra saxlama tankındakı təzyiqin sabitliyini təmin edir.
