Əsas funksiyalar və iş ssenariləri
Təzyiq relyef qorunması: Hava kompressoru dayandıqda, depressiyanı və ya təcrübə keçirdikdə, komponent, texniki xidmətin əsas hissəsində qalıq təzyiqini və ya boru kəmərindəki qalıq təzyiqini və ya boru kəmərinin qalıq təzyiqini aktivləşdirir və tez bir zamanda saxlayır (ümumiyyətlə 1-2 bar.)
Köməkçi boşaltma: Yükləmə prosesi zamanı suqəbuledici qapağı ilə birlikdə, əsas vahiddəki yükü azaltmaq, enerji istehlakını azaltmaq və motorun ömrünü uzatmaqla işləyir.
Tətbiq olunan ssenarilər: Kiçik və orta ölçülü vida hava kompressorları (15 ilə 160 kVt-dan 160 kVt-dan 160 kVt-a qədər), hava anbarında boru kəməri sistemlərində, yağ ayırıcı çıxışı və ya əsas hissənin egzoz ucunda olan boru kəməri sistemlərində rast gəlinir.
Komponent tərkibi və struktur xüsusiyyətləri

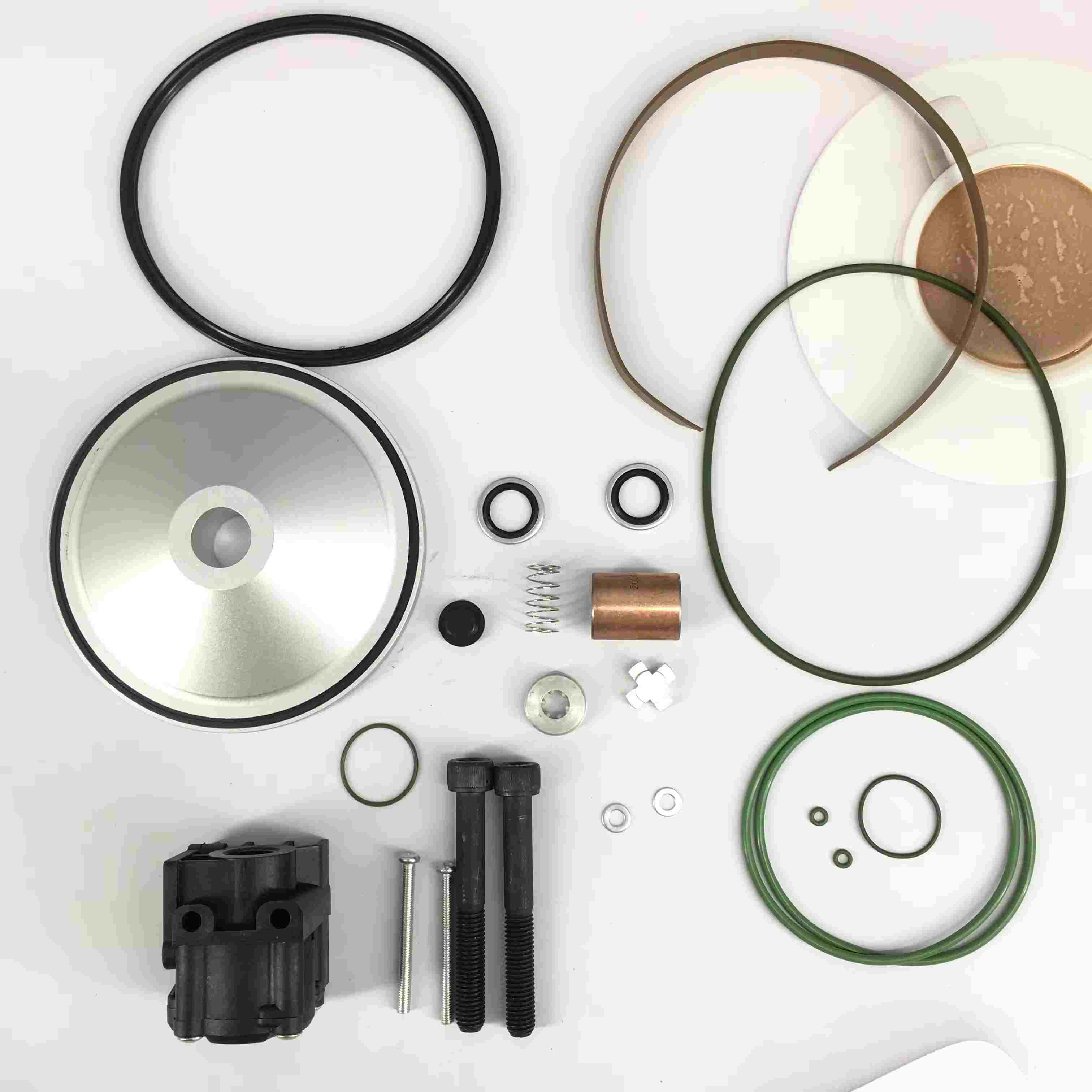

Əsas komponentlər: Təcavüzə relyef klapan gövdəsi, klapan nüvəsi (piston tipi və ya diafraqma tipi), sıfırlama, möhürləri (O-ring, klapan oturacağı), idarəetmə interfeysi (elektromaqnit valve interfeysi) və quraşdırma aksesuarları (boltlar, contalar) daxildir. İş prinsipi:
Normal əməliyyat zamanı yaz qüvvəsi, vana əsasının sistemə təzyiqini bağlamaq, saxlamaq, saxlamaq üçün.
Nəzarət siqnalı (məsələn, bağlama əmri və ya təzyiq sensoru siqnalı kimi), elektromaqnit klapan və ya mexaniki mexanizm hərəkətləri, valve nüvəsinin təzyiqini açmaq və sərbəst buraxmaq üçün səbəb olur.
Təzyiq azad edildikdən sonra, klapan nüvəsi sıfırlanır və yazın hərəkəti altında bağlanır.
Maddi xüsusiyyətlər:
Vana gövdəsi çuqun və ya alüminium ərintisidən (yüngül dizayn), sistem təzyiqinə (adətən ≤ 16 bar) və temperatur (≤ 120 ℃) ilə təchiz olunmuşdur (yüngül dizayn).
Vana nüvəsi və baharı paslanmayan poladdan hazırlanmışdır, korroziyaya davamlı və etibarlı işləməyə davamlıdır.
Sızdırmazlıq elementi, kompressor yağı və yüksək temperaturlu mühit üçün uyğun olan neftə davamlı rezin (nitril kauçuku kimi) hazırlanmışdır.
Uyğun komponentlərin uyğunluğu xüsusiyyətləri:
Çox marka uyğunluğu: Əsas vida kompressorlarının standart təzyiqli relyef klapanlarının quraşdırılması (interfeys ipləri "və G3 / 2" və G3 / 4 "), idarəetmə metodları (pnevmatik və ya elektrik), boru kəmərlərini dəyişdirmədən birbaşa orijinal fabrik komponentləri ilə əvəz edilə bilər.
Parametr Uyğunluq: Açılış təzyiqi (adətən 0,5 - 2 bar tənzimlənən) və təzyiqdən azad axın sürəti, təzyiqdən azadlıq sürətini və sistemin uyğunluğunu təmin edərək, boru kəmərinin titrəməsinin dayandırılması və ya sürətli təzyiq rahatlamasına səbəb olan yavaş təzyiqlərin qarşısını alan orijinal fabrik klapanına yaxındır.
İqtisadiyyat və praktikliyi: Qiymət orijinal fabrik komponentlərindən daha aşağıdır və bəzi markalar kiçik təmir müəssisələrinin və ya avadanlıq istifadəçilərinin gündəlik saxlanması üçün uyğun ehtiyat hissələri inventar xərclərini azaltmaqla universal modellər təklif edir.
Seçim və quraşdırma tədbirləri:
Parametrin təsdiqlənməsi:
Hava kompressorunun iş təzyiqini (məsələn, 10 bar, 13 bar modeli), interfeys spesifikasiyaları (ip növü və ölçüsü) və nəzarət üsulu (24V elektromaqnit klapan nəzarəti və ya pnevmatik nəzarət) uyğun gəlir.
Komponent axını sistemin təzyiqinin aradan qaldırma tələblərinə cavab verməsini təmin etmək üçün təzyiqin relyef boru kəmərinin diametrini təsdiqləyin (axınının qeyri-kafi axınının olmaması səbəbindən uzun təzyiqli relyef vaxtından qaçınmaq).
Quraşdırma xüsusiyyətləri:
Təzyiqlərin sərbəst buraxılmasının düzgün istiqamətini təmin edərək, vana gövdəsində oxun göstəricisinə görə quraşdırın.
Boru interfeysini təmizləyin, möhürləmə səthini yoxlayın və yeni möhürləmə elementini dəyişdirin (köhnə contalardan yaranan sızmağın qarşısını almaq üçün).
Nəzarət dövrə (məsələn, elektromaqnit klapan məftilləri), siqnalın normal olaraq təzyiq relyef fəaliyyətini tetikleyek təmin etmək üçün düzgün əlaqəli olmalıdır.
DİQQƏT VƏ TESTİBİ:
Quraşdırıldıqdan sonra, açılışın hamar olub olmadığını yoxlamaq üçün təzyiq rahatlama funksiyasını əl ilə işə salın, möhür etibarlıdır (davamlı sızma yoxdur).
Təzyiq relyef vaxtını sınayın (adətən 3 - 10 saniyə, sistemin həcminə uyğun olaraq tənzimlənən), avadanlıqların təhlükəsizlik tələblərinə cavab verməsini təmin edir.
