I. Atlas Copco tamponunun əsas funksiyaları
Vibrasiya tamponlanması: Hava kompressorunun (məsələn, motor və əsas vahidin dövri titrəməsi kimi), boru kəmərinin və ya digər avadanlıqların ötürülməsinə mane olan və rezonans riskinin azaldılmasının qarşısını alır.
Zərbə yumşaltılması: Başlanğıc, bağlama və ya yükləmə pistronları, rulon kompressorlarının və ya yükləmə və yükləmə və yükləmə və yükləmə və boşaltma kimi pistonun dəyişməsi kimi ani təsir gücünü bufterləri (məsələn, vida kompressorlarının yüklənməsi və yüklənməsi).
Təzyiq pulsasiya azaldılması: Sıxılmış hava axını zamanı (xüsusən də qarşılanan hava kompressorlarının işlənmiş paxlalı), sistemin təzyiqini sabitləşdirir və boru kəmərinin yorğunluğunu və zərərini azaldır.
Səs-küyün azaldılması: Elastik deformasiya və ya damlama yolu ilə titrəmə ilə yaranan səs-küyü azaldır (məsələn, metal hissələrin təsir səsi, hava axınının nasazlığı səs-küyü).
II. ATLAS Copco Buferinin ümumi növləri və tətbiqi ssenariləri
Buferləşmə obyekti və prinsipinə görə, hava kompressoru tamponlayıcı komponentləri əsasən aşağıdakı növlərə bölünür:
1. Atlas Copco Bufer Mexanik Vibrasiya Bufer komponentləri

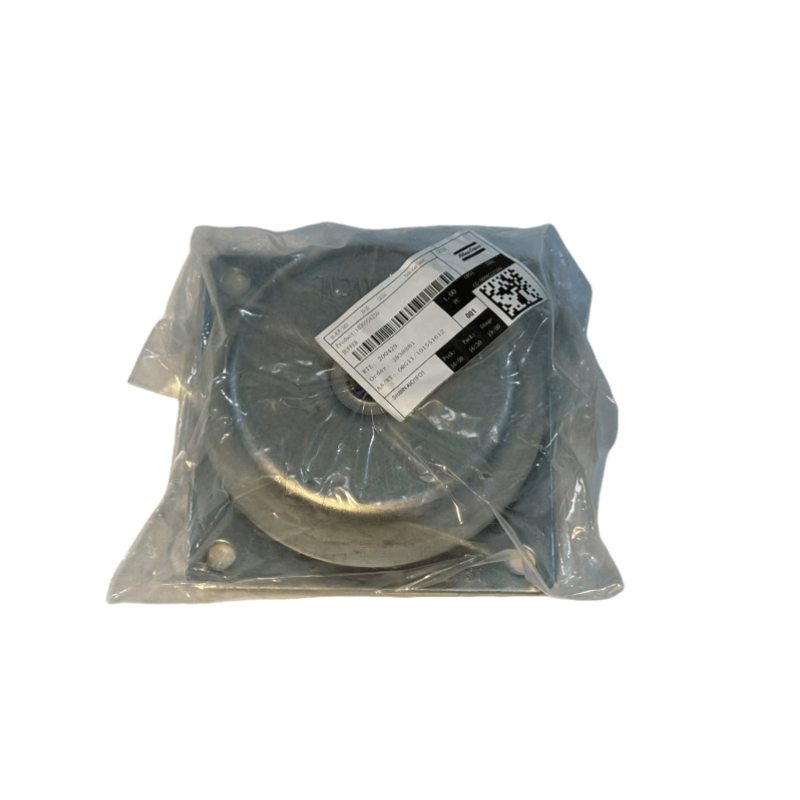

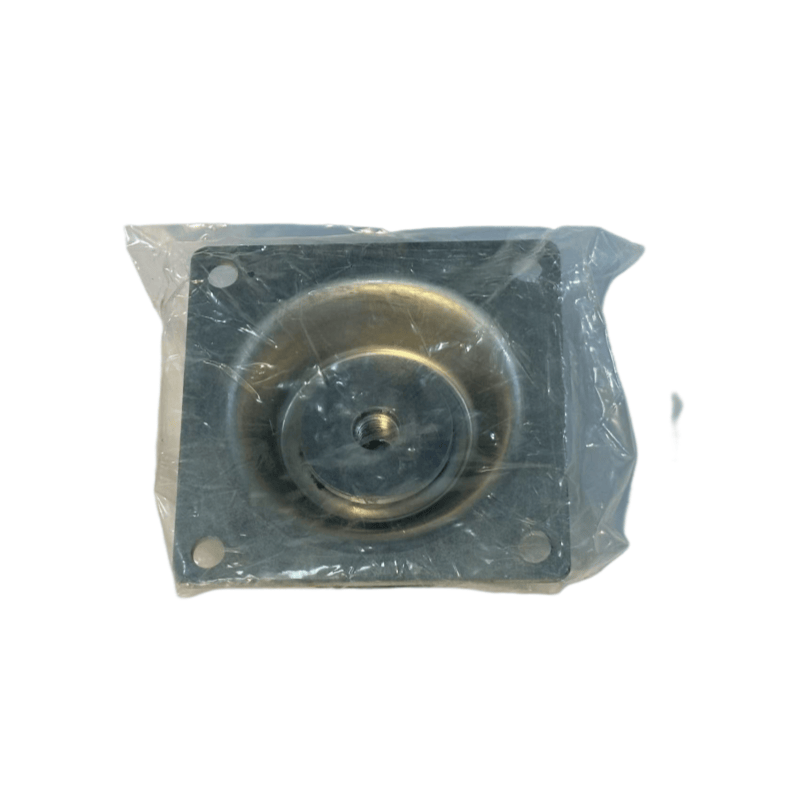

Rezin şok udma / amortizator
Quruluşu: təbii kauçuk, nitril rezin (neftə davamlı) və ya xloropren rezindən, əsasən blok, üzük və ya metal çərçivələri olan kompozit quruluşdan (yük daşıyan gücü) hazırlanmışdır.
Tətbiq: Hava kompressorunun əsas vahidi, motor və baza arasında quraşdırılmış, rezin elastik deformasiyası ilə titrəmələr (məsələn, piston kompressorunun motor dəstəyi).
Xüsusiyyətlər: Aşağı qiyməti, asan quraşdırma, orta və aşağı tezlikli titrəmələr (10-100hz), adətən -30 ilə 80 ilə temperatur aralığı ilə.
Bahar şoku udma
Quruluşu: metal bulaqlardan ibarətdir (vida bulaqları, disk bulaqları) və rezin, baharın əsas tamponlama qüvvəsini və rezonansını basıb rezonansını təmin edən baharın.
Tətbiq: Güclü yükləmə qabiliyyəti (bir neçə tona qədər), aşağı tezlikli böyük amplituda titmlər üçün uyğun olan güclü titrəmələr (məsələn, mobil hava kompressorları) olan böyük hava kompressorları və ya avadanlıqları.
2. Atlas Copco Bufer Boru Kəməri Sistemi Bufer komponentləri
Boru oynaqları / körüklər
Quruluşu: metal körüklər (polad material, yüksək təzyiqə davamlı) və ya yüksək təzyiqə davamlı rezin şlanqlar (daxili yağlı rezin, toxunmuş polad tel möhkəmləndirilmiş kauçuk, xarici təbəqə), hər iki ucunda yivli və ya flanş interfeysləri ilə.
Tətbiqetmə: Hava kompressoru çıxışı və saxlama tankı arasındakı boru kəməri, quruducu, udma yerdəyişmə, boru kəmərinin daralmalarının qırılmasından və ya titrəmənin qarşısını almaq kimi, pulsasiya edən vibrasiyanın işlənmiş hava kompressləri
Parametrlər: İş təzyiqləri sistem təzyiqinə uyğun olmalıdır (adətən 0.8-1.6MPA, yüksək təzyiqli modellər 10MPA və ya daha çox çata bilər), temperatur müqaviməti orta temperatur (rezin şlanqlar ≤ 120 ℃, metal bellows ≤ 300 ℃).
Pulsasiya tamponu (hava akkumulyatoru)
Quruluşu: Möhürlü bir konteyner, daxili qaz kameralarına və maye kameralara (sıxılmış hava tərəfi) bir diafraqma və ya hava yastığı ilə, təzyiq nəcislərini udmaq üçün qazın sıxılmasından istifadə edərək.
Tətbiqetmə: Dövri işlənmiş hava kompressorlarının işlənmiş egzoz boru kəmərləri, dövri tükənmə nəticəsində (məsələn, piston kompressoru hər vuruşun səbəb olduğu təzyiq nəbzi kimi), aşağı axın avadanlıqlarının tədarükü təzyiqini azaldır.
3. ATLAS COPCO tamponlar arasında bufer komponentləri
Tampon yastiqciqlar / Bufer qolları
Quruluş: poliuretan, neylon və ya sərt rezin, təbəqə, üzük və ya qol şəklində hazırlanmışdır.
Tətbiq:
Boltlar arasında gecikmə: boltların titrəməsinin inşasını azaltmaq üçün boltların induksiya bağlanmasını azaltmaq üçün, birbaşa metal təmasdan (məsələn, silindr baş boltları üçün bufer yastıqları) səbəbindən titrəmənin inşasını azaltmaq üçün.
Hərəkət hissələri arasındakı contan, məsələn, vida kompressorunun sürüşən bıçaqları və rotor yuvaları arasında bufer qolları, şok səs-küyü azaldır və bıçaq sürüşmə zamanı aşınır.
Mufting Bufer komponentləri
Quruluşu: Elastik pin (rezin və ya poliuretan material), 梅花形 elastik bədən, motor və hava kompressorunun əsas vahidi arasında birləşmədə istifadə olunur. Funksiya: Torku ötürərkən, eyni zamanda, iki şaft arasındakı radial və eksenel sapmalara tamponlar və başlanğıc zamanı təsir fırçasını udur (məsələn, vida maşınının elastik birləşməsində).
III. ATLAS Copco Buferinin əsas parametrləri və seçimi əsası
Yük daşıyan gücü: Bufer komponenti tərəfindən (məsələn, şok pad kimi cihazın ağırlığına uyğun olmalıdır və hortumun ağırlığına uyğun olmalıdır), yükləmə və ya sistem təzyiqinə tab gətirmək lazımdır)
Elastik əmsal: rezonansdan qaçmaq üçün vibrasiya tezliyinə uyğun olmalıdır (məsələn, şok əmaninin təbii tezliyi, avadanlıqların titrəmə tezliyinin 1 / √2-dən aşağı olmalıdır).
Media Uyğunluğu: Sıxılmış hava və ya yağlama yağı ilə təmasda olduqda, korroziya çatışmazlığından qorunmaq üçün neft və yaşlanmaya (nitril rezin, paslanmayan polad kimi) davamlı olan materialları seçin.
Ətraf mühitin uyğunluğu: yüksək temperaturda (egzoz limanının yaxınlığında), yüksək temperaturlara (məsələn, silikon kauçuk, metal körüklər kimi) davamlı olan materialları seçin;
İv. Atlas Copco buferinin istismarı və uğursuzluğu
Daimi yoxlama:
Şok pad / şok udub: çatlaq, sərtləşmə, deformasiya (məsələn, rezin yaşlanma və elastiklik kimi) və avadanlıqların titrəmə məbləğini ölçmək üçün istifadə edilə bilər, dəyər standartdan artıq olarsa, dəyişdirmə tələb olunur).
Hortum / Bellows: Bulges, zərər, interfeys sızması və metal körüklərindəki qaynaq çatlaqları üçün yoxlayın.
Bufer pad / elastik bədən: aşınma yoxlayın (birləşmənin 梅花 padının düzlənib və ya yırtıldığı kimi).
Uğursuzluq səbəb olur:
Yaşlanma: rezin komponentləri uzun müddətdir temperatur dəyişikliklərindən və yağ sisindən təsirlənir, nəticədə sərtləşir və çatlayır (ömrü, ətrafdan asılı olaraq 1-3 ildir).
Aşırı yükləmə: Qiymətləndirilmiş yük daşıyan təzyiq və ya çəkidən çox, daimi deformasiyaya səbəb olan (məsələn, haşiyənin suppressure səbəbiylə partladılması).
Yanlış quraşdırma: Şok uducu qurbanı üfüqi şəkildə quraşdırılmadıqda, qeyri-bərabər qüvvəyə məruz qalacaq və ya hortumun çox kiçik əyilmə radiusu varsa, yerli aşınmasına səbəb olacaqdır.
Dəyişdirmə dövrü:
Rezin əsaslı tampon komponentləri: Hər 1-2 ili yoxlamaq tövsiyə olunur və yaşlanma əlamətləri olduqda onları vaxtında dəyişdirin;
Metal əsaslı bufer komponentləri (məsələn, körüklər kimi): hər 3-5 ili yoxlayın və açıq ziyan yoxdursa, istifadəni genişləndirin.
