I. Kompressor üçün muftalar (avadanlıq ötürülməsi üçün istifadə olunur)
Compressor motorunu əsas vahid (vida rotorları, piston komponentləri və s.) Torku köçürmək və quraşdırma səhvlərini kompensasiya etmək üçün istifadə olunur. Əsas xüsusiyyətlər aşağıdakılardır:
1. Ümumi növlər və quruluşlar
Elastik muftalar: ən çox istifadə olunan, rezin və ya poliuretan elastomerlər vasitəsilə ötürülən, titrəmələr, tamponizasiya təsirləri, eksenel, radial və bucaqlı sapmalar üçün kompensasiya etmək və tipli çiçək şəklində olan elastik muftalar və claw şəkilli elastik muftalar kimi istifadə edilə bilər.
Sərt muftalar: Yüksək dəqiqlikli quraşdırma ssenariləri üçün uyğun, bufonluq qabiliyyəti olmadan, lakin yüksək ötürmə səmərəliliyi ilə, yalnız kiçik sapmalara icazə vermək (adi kompressorlarda daha az istifadə olunan, daha çox xüsusi şərtlərdə istifadə olunur).
Diafraqma muftaları: Yüksək temperatur və neft çirklənməsinə, yüksək fırlanma sürəti və yüksək torklu böyük kompressorlara uyğun olan elastik element kimi metal diafraqmalardan istifadə etmək, güclü kompensasiya potensial və daha az təmirli böyük kompressorlar üçün uyğundur.
2. Əsas funksiyalar
Motor gücünü minimal enerji itkisini təmin edən kompressor əsas vahidi üçün dəqiq bir şəkildə köçürün.
Avadanlıq istismarı zamanı titrəmələri və təsirləri, mühərriklər və rulmanlar kimi dəqiq komponentləri qorumaq.
Quraşdırma zamanı koaksiallıq səhvlərini (eksenel, radial və bucaq), əlavə stressdən qaçınmaqla kompensasiya edin.
3. Arızalar və təmir
Ümumi məsələlər: Elastomerlərin qocalması / qırılması (anormal səs-küy, artan titrəmə), boş birləşdirici boltlar (eksantrik əməliyyata səbəb olur), diafraqmalardakı yorğunluq (yüksək yük altında baş vermə).
Baxım nöqtələri:
Daimi yoxlama (hər 1000-2000 saat): Boltlar bərkidilibsə, elastiklərin geyildiyini yoxlayın və əgər birləşmə radial hərəkəti varsa.
Dəyişdirmə dövrü: Elastomerlər ümumiyyətlə hər 2-3 ildən və ya təlimata görə, çatlamalarla metal komponentləri dərhal əvəz etmək lazımdır.
Quraşdırma tələbləri: dəyişdirildikdən sonra, koaksialy yenidən tənzimlənməlidir (adətən radial sapma ≤ 0.1mm, açısal sapma ≤ 0.1 ° / m), əks halda rulmanların erkən geyilməsinə meyllidir.

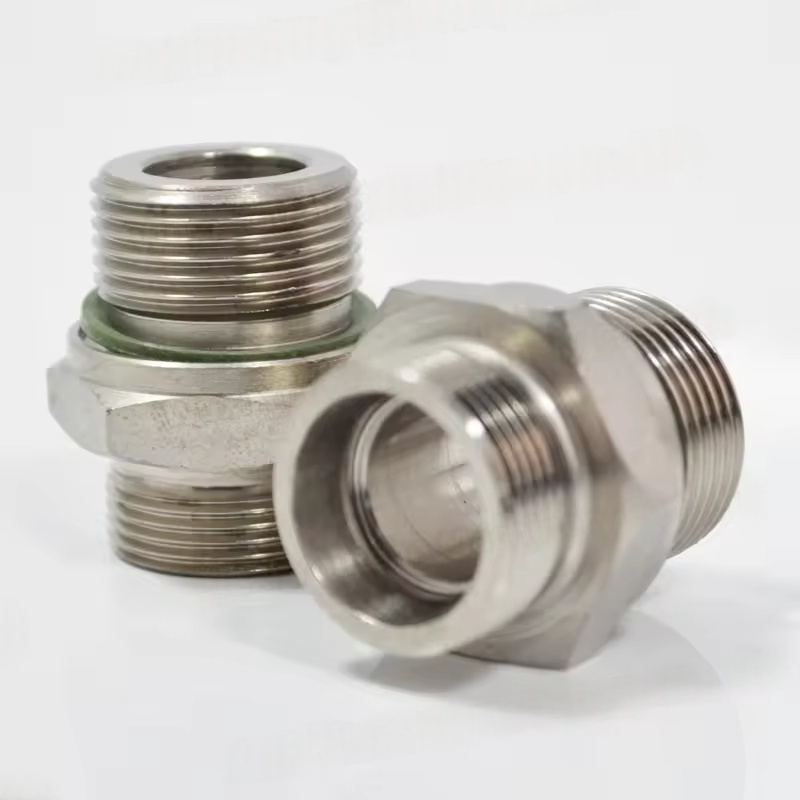

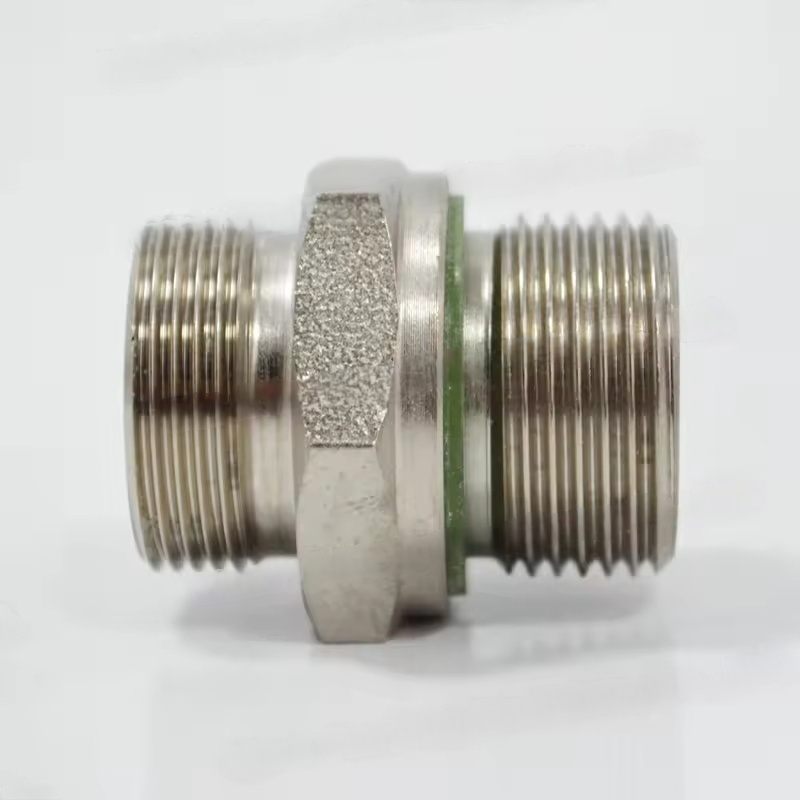

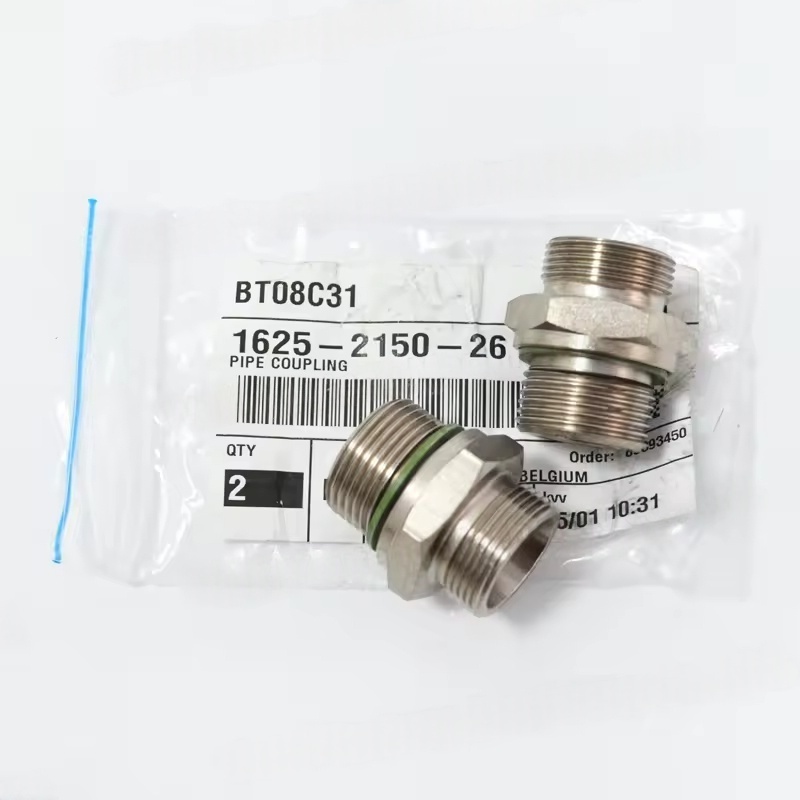

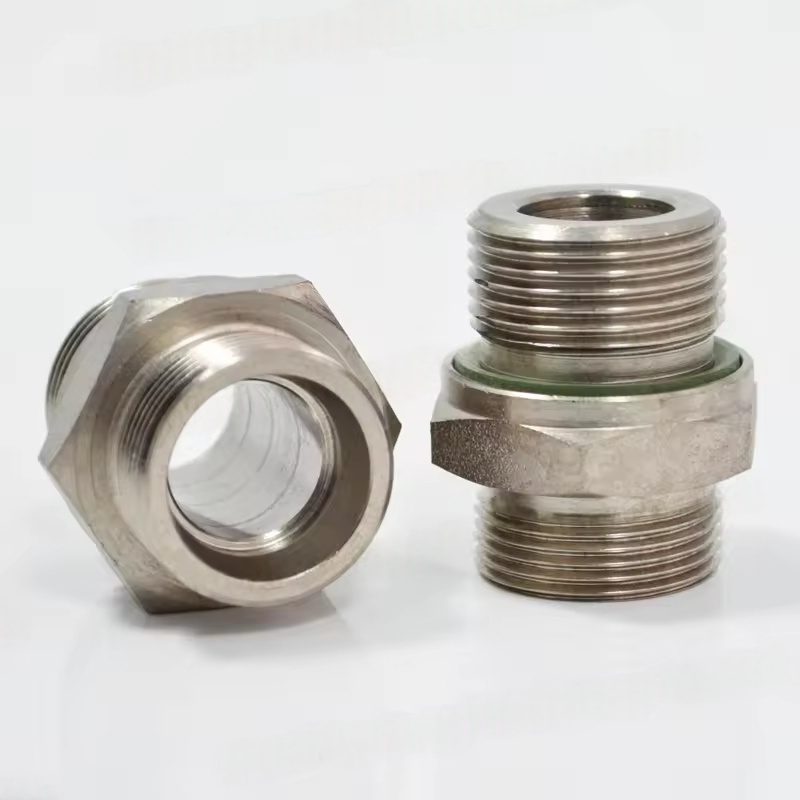

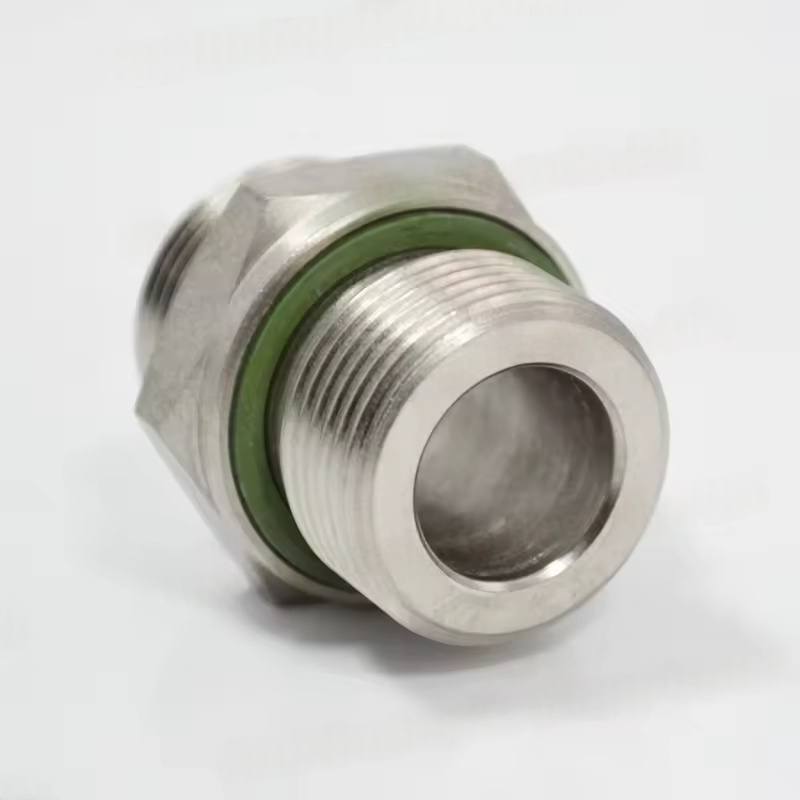

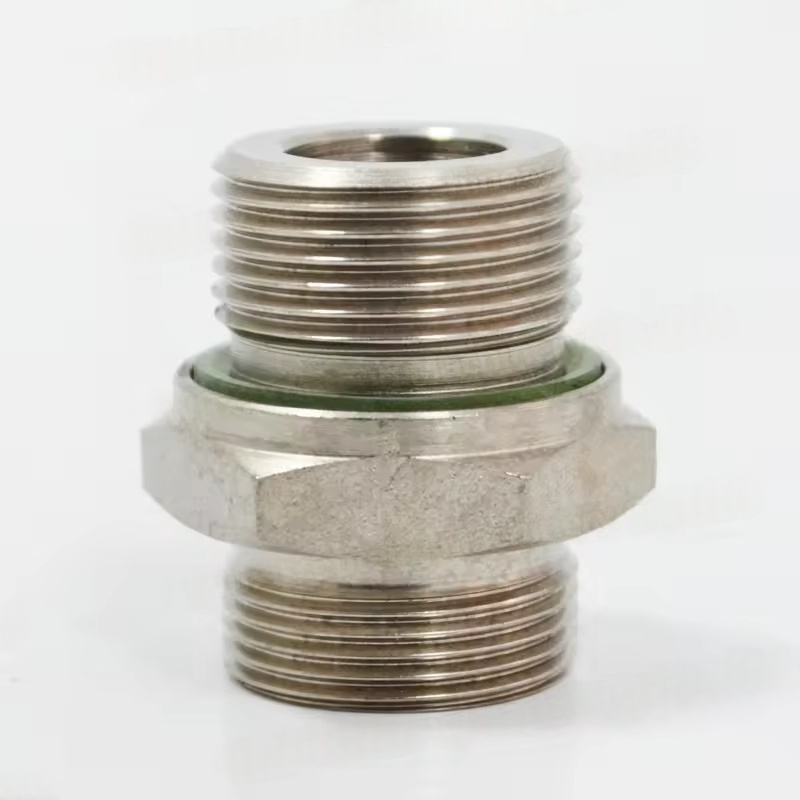

II. Boru muftaları (sistem bağlantısı üçün istifadə olunur)
Kompressor egzoz boru kəmərləri və soyuducu su kəmərləri, əsasən möhürləmək, boru kəmərinin yerdəyişməsini kompensasiya etmək və titrəmə ötürülməsini azaltmaq üçün istifadə olunur.
1. Ümumi növlər və tətbiq olunan ssenarilər
Çevik boru muftaları:
Kauçuk genişləndirmə oynaqları: Titrəmələrin və ya boru kəmərinin istilik genişlənməsi və daralması nəticəsində meydana gələn yerdəyişmə və ya boru kəmərinin daralması nəticəsində, titrəmələri və sərt əlaqə nəticəsində yaranan stres konsentrasiyasının qarşısını alan aşağı təzyiqli qaz və ya su kəmərləri üçün uyğundur.
Metal Bellows Cumplings: Yüksək temperatur və yüksək təzyiqli egzoz boru kəmərləri üçün uyğundur (sıxılmış hava üçün əsas boru kəmərləri kimi), əla temperatur və təzyiq müqaviməti, böyük kompensasiya potensialı və yaxşı möhürləmə performansı.
Sərt boru bağlayıcıları: Flanş bağları (möhürləmə contaları ilə) kimi, kompensasiya qabiliyyəti olmadan sərt koaksiallıq tələb edən sabit boru kəməri bölmələri üçün uyğundur.
2. Əsas funksiyalar
Sıxılmış hava və soyuducu suyun sızmasının qarşısını alan boru kəməri bağlantısının hava keçirilməsini / su keçirməməsini təmin edin.
Temperatur dəyişiklikləri (məsələn, kompressor egzoz temperaturu) və ya avadanlıq titrəməsi kimi yerdəyişmə üçün kompensasiya.
Boru kəməri rezonansından və ya yorğunluq sınığıdan qaçaraq, avadanlıq titrəməsinin boru kəməri sisteminə ötürülməsini bloklayın.
3. Baxım nöqtələri
Sızma üçün möhürləmə səthlərinin (sabun su testi), qocalması və rezin hissələrinin qocalması və krekinqi və metal körüklərin deformasiyası üçün mütəmadi yoxlama.
Həddindən artıq uzanma və ya sıxılmamaqdan çəkinin: çevik muftaların kompensasiya potensialı məhduddur, aralığından çox zərər verəcəkdir.
Orta ilə uyğunluq: Egzoz boru kəmərləri neft və yüksək temperaturlara davamlı materiallardan istifadə etmək lazımdır və su kəmərləri pas və korroziyasının qarşısının alınmasını düşünməlidir.
