1092300919 Atlas Copco Air Kompressor Orijinal hissələri

Atlas Copco Oil separatorlarının struktur tərkibinin əsas quruluşu və iş prinsipi

Adətən bir ayırıcı mənzil, neft-qaz ayırma filtr elementi (əsas komponent), neft qayıtması borusu, diferensial təzyiq göstəricisi və s.

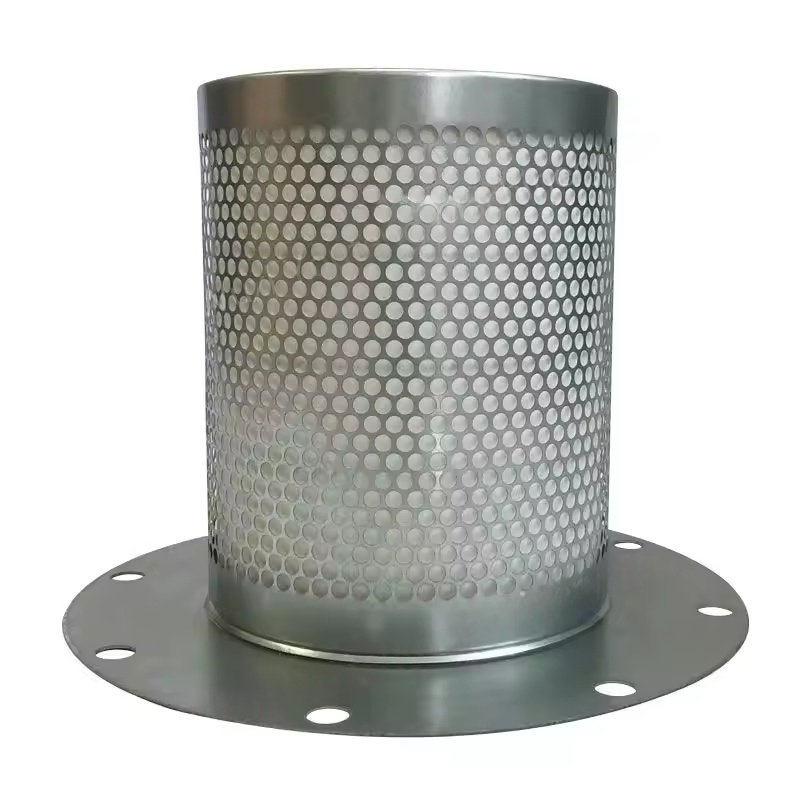

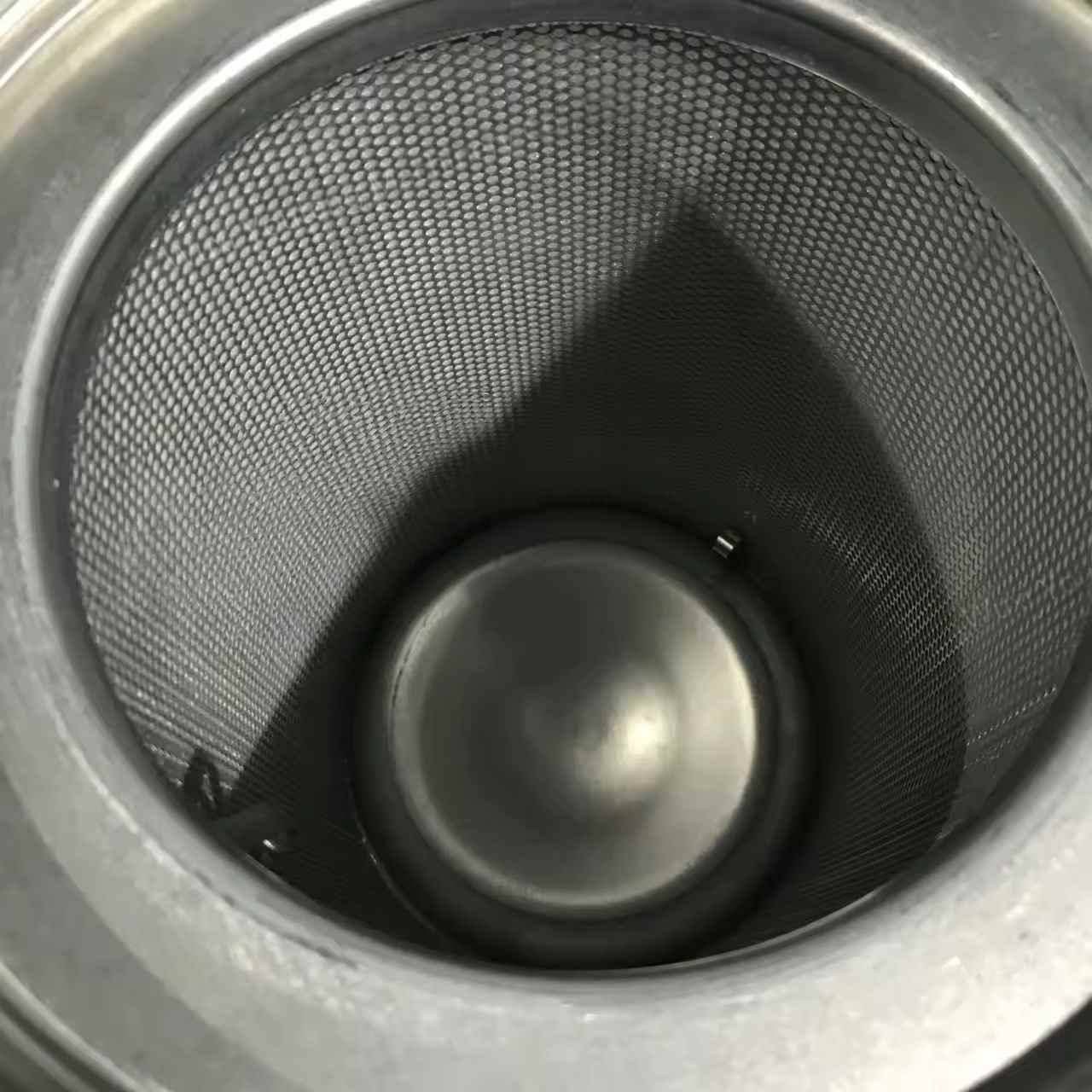

Neft-qaz ayırması filtr elementi: əsasən yüksək dəqiqlikli şüşə liflərdən və ya kompozit materiallardan hazırlanmışdır və yol kəsişməsi, yayılma və aqreqat vasitəsilə yağ sisini ayırır.

Atlas Copco Oil Separator Mənzil: Sistem təzyiqinə tab gətirir və ayrılma prosesi üçün yer verir. Bəzi modellərdə müşahidə pəncərələri və ya yağ drenaj klapanları var.

Ayrılma prosesi

Sıxılmış neft-qaz qarışığı ayırıcıya daxil olduqdan sonra əvvəlcə ilkin mərkəzdənqaçma ayrılmasına məruz qalır (böyük neft damlaları cazibə və mərkəzdənqaçma qüvvəsi səbəbindən məskunlaşır) və sonra filtr elementinin (kiçik yağı hissəciklərin tutulması) incə filtrasiyasından keçir. Təmiz hava filtr elementinin mərkəzindən axır və ayrılmış yağlama yağı kompressor əsas vahidinə və ya neft anbarına qayıdır.

Əsas fəaliyyət parametrləri

Atlas Copco Oil Separator Ayrılıq Effektivliyi: Orijinal fabrik yağı ayırıcıları ümumiyyətlə, ən çox sənaye qaz tətbiqlərinin ehtiyaclarını (məsələn, pnevmatik avadanlıq, alət qazı və s.) Sıxılmış havada sıxılmış havada neft tərkibinə nəzarət edə bilərlər.

Atlas Copco Oil Separatoru qiymətləndirilmiş emal gücü: Bu, dizayn edilmiş axın sürətində səmərəli ayrılmasını təmin etmək üçün hava kompressorunun işlənmiş həcminə uyğundur.

Xidmət Həyatı: İş şəraiti, neft keyfiyyəti, hava filtri statusu və s.

Ümumi nöqsanlar və təsirlər

Ayrılıq effektivliyinin azalması

Filtr tıxanma və ya ziyan sıxılmış havanın həddindən artıq neft tərkibi, aşağı axınları çirkləndirən avadanlıqların (məsələn, pnevmatik alətlər) və hətta məhsul keyfiyyətinə təsir göstərməsinə səbəb olur.

Yağ qayıtma borusunun və ya bir tərəfli qapağın uğursuzluğunun arxayınlığı, ayrılmış neftin arxadan axmasına mane olan, neftin tullantıları və ya əsas hissədə yetərli olmayan yağda olmaması.

Həddindən artıq fərqləndirici təzyiq

Filtr tıxanma, ayırıcıdan əvvəl və sonra təzyiq fərqinin artmasına səbəb olur, enerji istehlakının artırılması (hər 0,1 bar artması üçün, enerji istehlakı təxminən 1% artır) və ağır işlərdə qorunma bağlanmasına səbəb ola bilər.

Təmir nöqtələri

Müntəzəm olaraq filtr elementini dəyişdirin

Əllə dövrünə görə dəyişdirin və ya diferensial təzyiq göstəricisi müəyyən edilmiş dəyəri (adətən 0.8-1.0 bar) üst-üstə düşən təzyiq fərqini göstərdikdə dəyişdirin.

Dəyişdirərkən, ayırıcı mənzilin daxili hissəsini təmizləyin, neftin qayıdış borusunun maneəsiz olub olmadığını yoxlayın və yeni filtr elementinin yaxşı möhürlənməsini təmin edin (süzülməmiş neft qazının keçməməsi üçün).

Gündəlik yoxlama

Ayrılıq effekti normal olub olmadığını müəyyən etmək üçün aşağı axın boru kəmərlərində yağ varsa, nəzarət edin.

Diferensial təzyiq göstəricisinin vəziyyətini yoxlayın, təzyiq fərqinin meylini qeyd edin və əvvəlcədən filtr elementinin tıxanmasını proqnozlaşdırın.

Yağ qayıtma borusunun bir tərəfli klapanının bağlanması zamanı sürtkü yağının tərs axınının qarşısını almaq üçün düzgün işləyir.

Müvafiq texniki xidmət

Sistemə daxil olan çirkləri azaltmaq və neft separator çirklənməsinin sürətlənməsindən çəkinmək üçün hava filtrini təmiz saxlayın.

Yağın pisləşməsinin və filtr elementini maneə törədən çamurun meydana gəlməsinin qarşısını almaq üçün Atlas Copco'nun xüsusi kompressor yağından istifadə edin.
