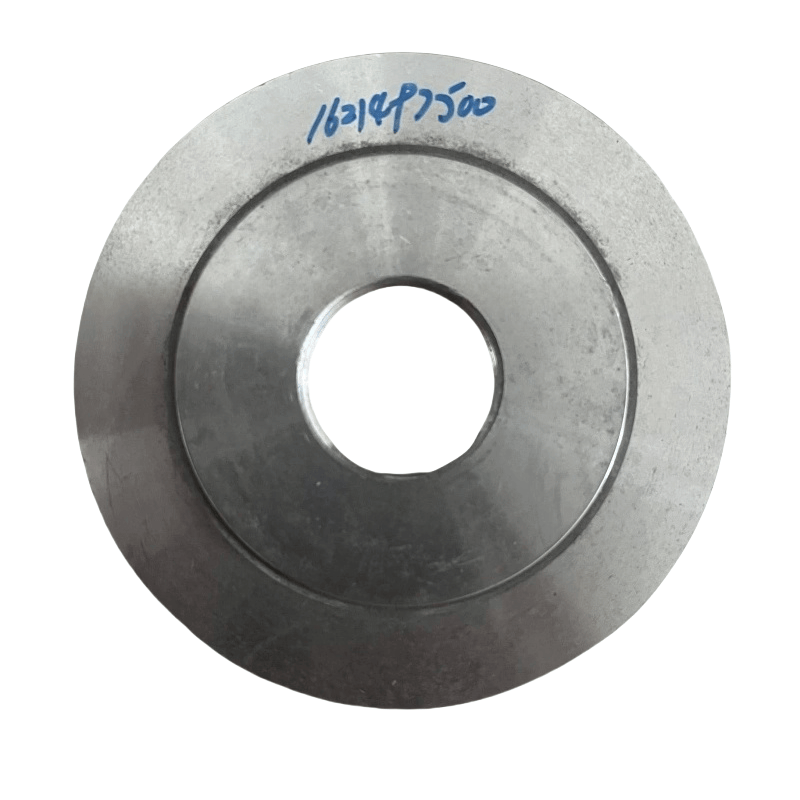

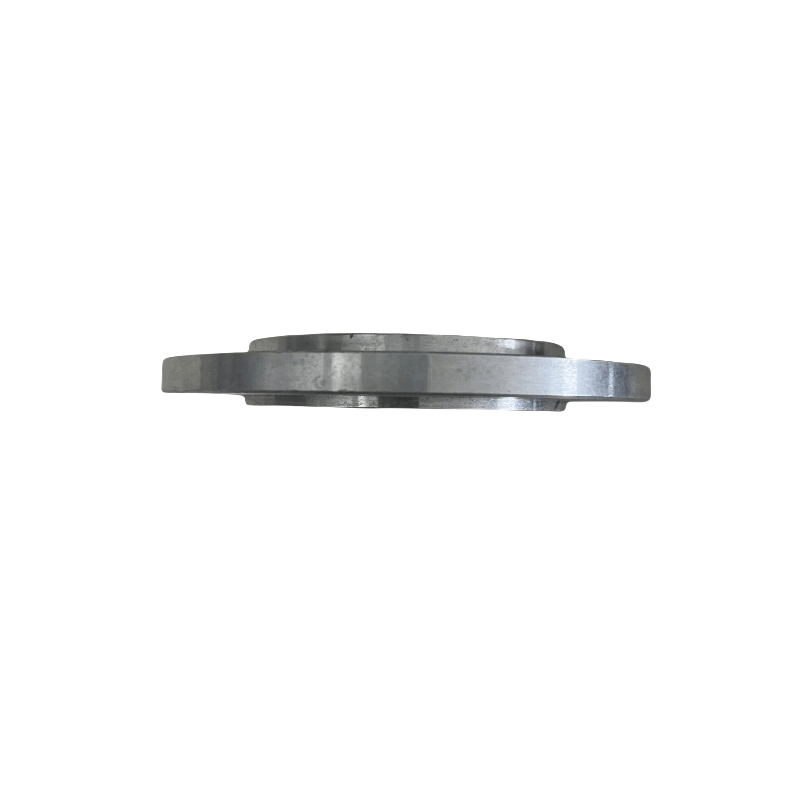

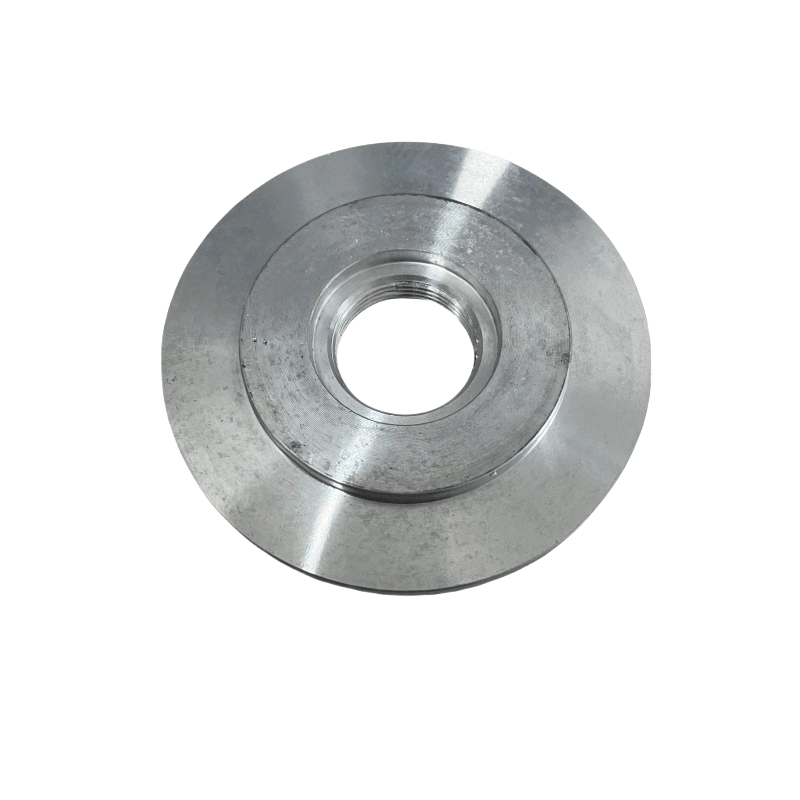

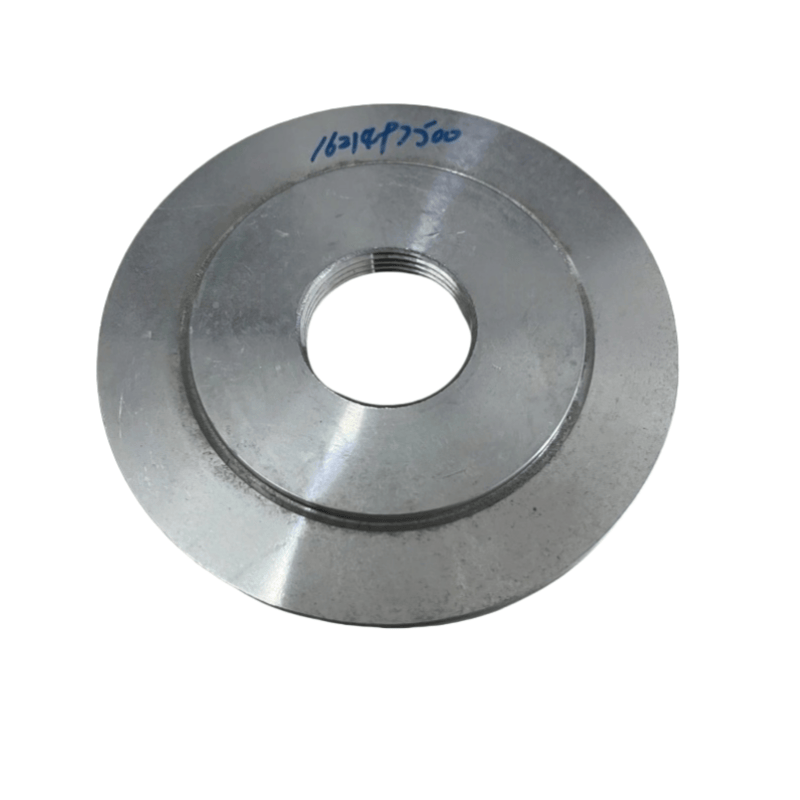

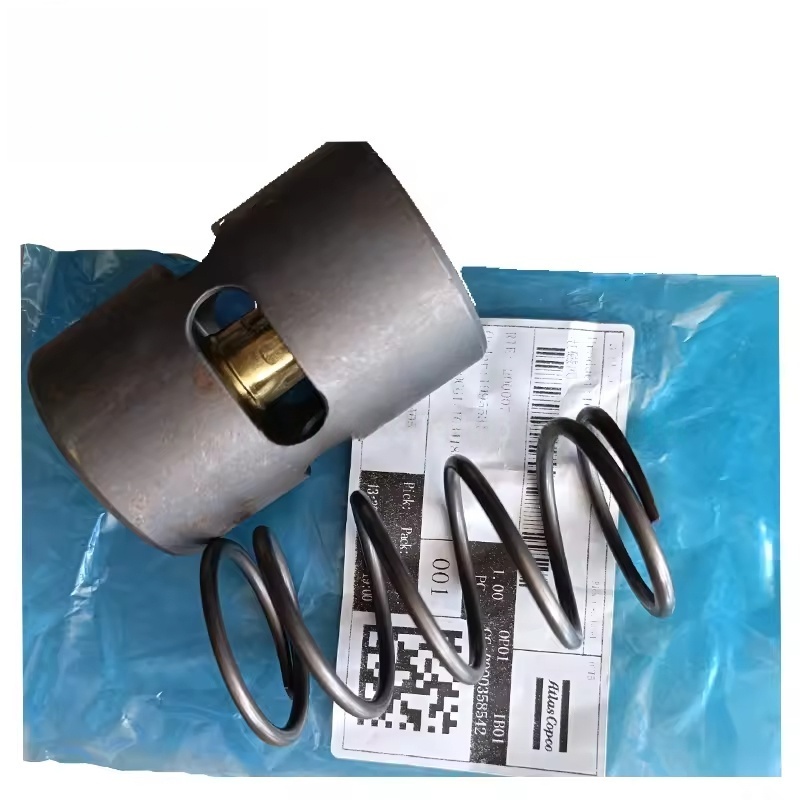

Atlas Copco Hava Kompressoru Təzyiq Valve Plitənin əsas funksiyaları
Sızdırmazlıq və təzyiq daşıyıcısı: Sürücü elementləri (magistrlər, o-üzüklər) ilə möhürləmə elementləri ilə möhürlənmişdir, sıxılmış havanın təzyiqinə tabe ola biləcək qapalı bir boşluq meydana gətirən (adətən sistem iş təzyiqinə, 0.7 ~ 1.6 mpa), qaz sızmasının qarşısını alır.
Daxili komponentləri qorumaq: Təzyiqin, neftin və digər çirklərin qarşısını almaq və klapanın həssaslığını daxil etmək və təsir etməkdən çəkinmək üçün təzyiq klapanının daxili komponentlərini (qapaq nüvələri, bulaqlar, diafraqmalar və s.) Əhatə edir və qoruyur.
Fixasion və yerləşdirmə: Daxili komponentlərin (bulaqlar, valve korpusları) kimi düzgün vəziyyətdə olmasını təmin etmək üçün, tırtıllı klapanın işinin düzgünlüyünə zəmanət verilməsini təmin etmək üçün boltların bədəninə sabitdir.
Təzyiq ötürmə yardımı: Bəzi örtük plitələri, təzyiq tənzimləmə funksiyalarının reallaşdırılmasına kömək edən, sistem təzyiqini diafraqma və ya pistona köçürə bilən təzyiq hiss edən çuxur və ya kanallarla hazırlanmışdır.
Ümumi quruluşlar və xüsusiyyətlər
Struktur tərkibi:
Əsas orqan: əsasən metal təbəqələrdən (məsələn, çuqun, alüminium ərintisi, karbon polad), təzyiq daşıyan gücü təmin etmək üçün müəyyən bir qalınlığı (ümumiyyətlə 3 ~ 10 mm) ilə vurma və ya tökmə yolu ilə hazırlanmışdır.
Bağlantı delikləri: Birdən çox bolt çuxuru, vana gövdəsi ilə düzmək üçün sünbüllü şəkildə paylanır; Mərkəzdə bir müşahidə çuxuru (şəffaf bir örtüklə) və ya təzyiq interfeysi ola bilər.
Sızdırmazlıq yivi: örtük boşqab və klapan gövdəsi arasındakı birgə səth, ümumiyyətlə, contalar və ya o-halqalar quraşdırmaq üçün üzük şəklində bir möhürləmə yivinə malikdir.
Təsnifat (müvafiq təzyiq valve tipi):
Təzyiqin qorunan qapağı Plitə: Neft-qaz ayırıcısının çıxışındakı təzyiq saxlayan klapan üzərində quraşdırılmış, Sıxılmış havanın çıxılmasına icazə vermədən əvvəl sistemin kifayət qədər təzyiq yaratmasını təmin etmək üçün ayırıcıın daxili təzyiqinə tab gətirir.
Yükləmə klapan örtüyü plakası: Hava kompressorunun yüklənməsini / boşaldılmasına nəzarət etmək üçün istifadə olunur, örtük plitəsi təzyiq siqnallarını ötürmək və qapağın açılışını və bağlanmasına nail olmaq üçün diafraqma və ya pistonla əməkdaşlıq etmək lazımdır.
Təhlükəsizlik klapan örtüyü plitəsi: Təhlükəsizlik qapağının etibarlı şəkildə tullandığını və həddindən artıq türbənin baş verdiyi zaman təzyiqləri rahatlaşdıra biləcəyini təmin etmək üçün təhlükəsizlik klapanının içərisində bahar və klapan nüvəsini qoruyur.
Əsas parametrlər və materiallar
Əsas parametrlər:
Ölçülər: Xarici diametri, bolt deşik paylama dairəsinin diametri və möhürləmə yivinin ölçüsü, quraşdırma mastikliyini təmin etmək üçün vana orqanı ilə tam uyğun olmalıdır.
Təzyiq daşıyıcısı: Müvafiq təzyiq klapanının iş təzyiqinə cavab vermək lazımdır (məsələn, təhlükəsizlik klapan örtüyü plitəsi kimi sistem qiymətləndirilmiş təzyiq 1,1 ~ 1 dəfədən çox dözmək lazımdır).
Səth dəqiqliyi: Birgə səthin düzlük və pürüzü standartlara (ümumiyyətlə düzlük ≤ 0.1mm / m, kobudluq ra ≤ 3.2μm), zəif yapışma səbəbindən qaçmaq lazımdır.
Ümumi materiallar:
CAST IRON (HT250): Aşağı qiyməti, yaxşı bir sərtlik, aşağı təzyiq (≤1mpa), aşındırıcı olmayan mühit üçün uyğundur.
Alüminium Alaşımlı (ADC12): yüngül, korroziyaya davamlı, tez-tez orta ölçülü hava kompressorlarının təzyiq klapanlarında istifadə olunur.
Karbon polad (Q235 və ya 45 # Çelik): Yüksək gücü, yüksək təzyiq (> 1MPA) təzyiq klapanları üçün uyğundur, bəziləri pasların qarşısının alınması üçün hərbində qalkazlıq və ya rəsm lazımdır.
