Əsas növlər və tətbiqlər

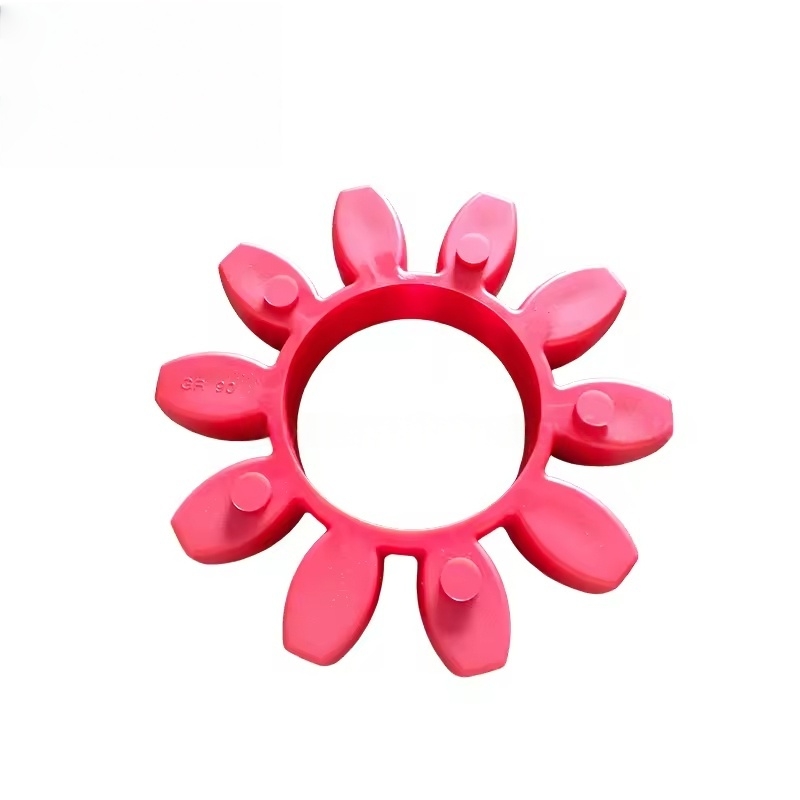

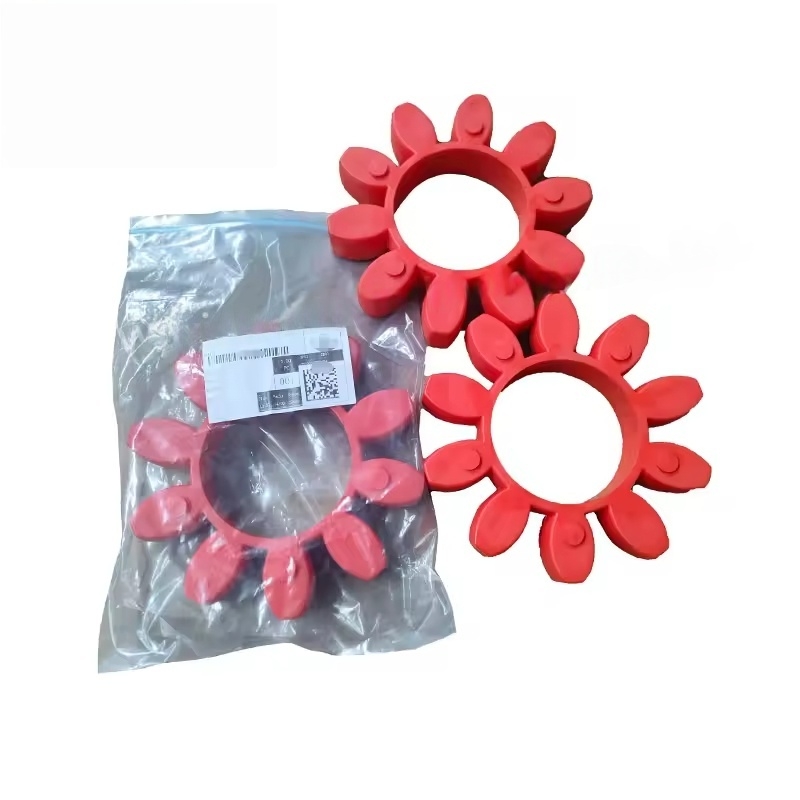

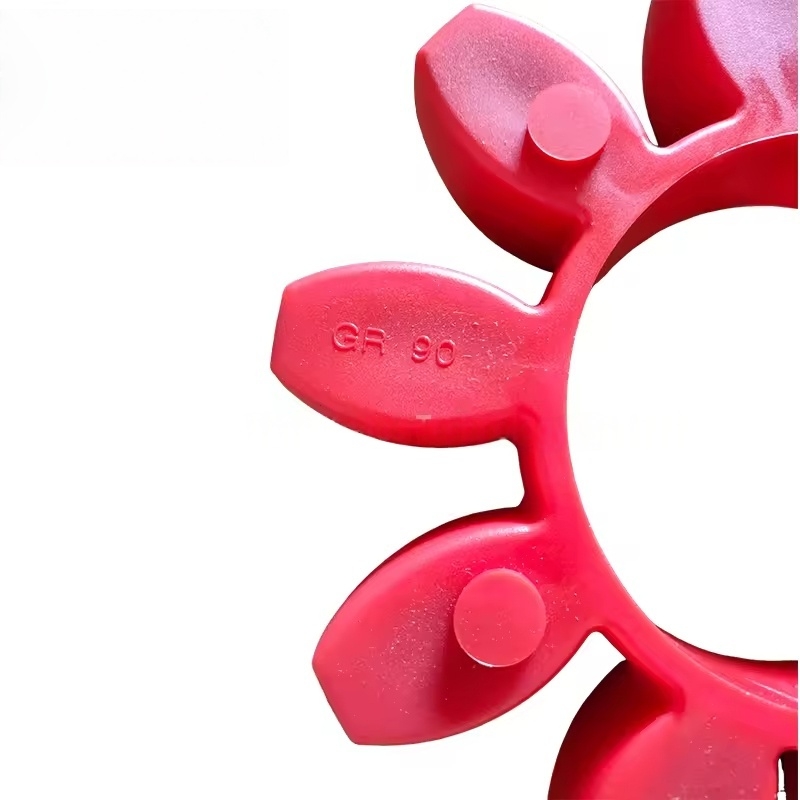

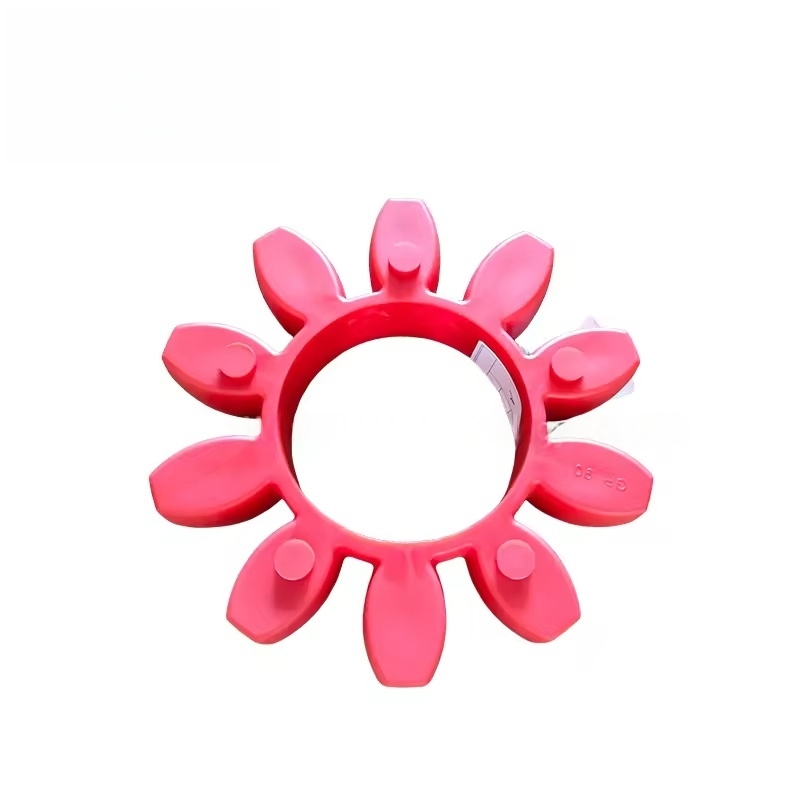

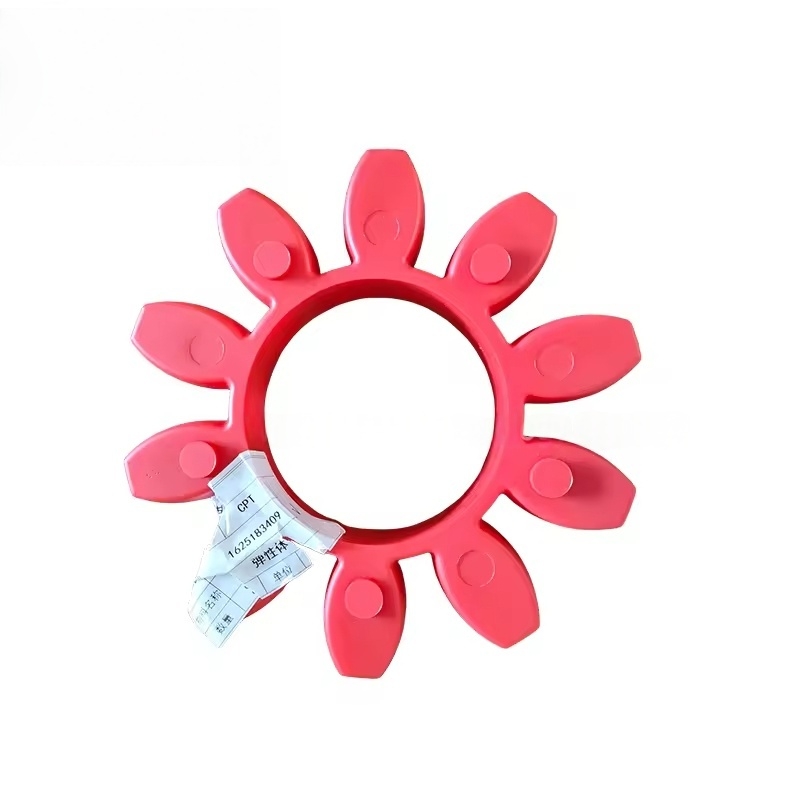

Elastik birləşmə
Ən çox yayılmış tip: İki yarım muftinq və aralıq elastik bədəndən (rezin və ya poliuretandan hazırlanmış) kiçik və orta ölçülü vida hava kompressorlarında (məsələn, GA seriyası kimi) geniş istifadə olunur.
Xüsusiyyətlər:
Motor və əsas vahid (eksenel, radial və bucaq) arasında quraşdırma sapmalarını udmaq qabiliyyətinə malik müəyyən elastiklik var.
Vibrasiya ötürülməsini azaldır, işləyən səs-küyü azaldır və motor və əsas vahid yatakmalarını qoruyur.
Sadə quruluş, asan təmir və elastik bədən geyildikdə ayrıca əvəz edilə bilər.
Sərt birləşmə
Tətbiq ssenariləri: Bir neçə böyük ölçülü və ya yüksək dəqiq bir ötürmə modelləri. Metal sərt əlaqə komponentlərindən ibarətdir.
Xüsusiyyətlər:
Motor və əsas vahid arasında olduqca yüksək koaksiallığı tələb edən elastik kompensasiya qabiliyyəti yoxdur.
Yüksək güclü modellər üçün uyğun yüksək tork ötürmə, lakin quraşdırma dəqiqliyi üçün ciddi tələblər.
Diafraqma mufting
Tətbiq ssenariləri: Bəzi yüksək və ya geniş miqyaslı vahidlər. Elastik element kimi metal diafraqmalardan istifadə etmək.
Xüsusiyyətlər:
Yüksək temperatur və neft çirklənməsinə davamlı, uzun xidmət müddəti, sərt şərtlərə uyğundur.
Yüksək ötürmə dəqiqliyini qoruyarkən müəyyən sapmaları kompensasiya edə bilər. Əsas funksiya
Torklu ötürmə: Əsas bölmənin normal işləməsini təmin etmək üçün motorun fırlanma gücünü kompressor əsas hissəsinə səmərəli şəkildə köçürün.
Devization kompensasiyası: motor və əsas vahid (temperatur dəyişiklikləri və ya titrəmə səbəb olduğu yerdəyişmə kimi kiçik bir quraşdırma sapması, sərt stress səbəbiylə komponentlərə zərər verməmək üçün imkan verir.
Vibrasiya izolyasiyası: elastik elementlər vasitəsilə titrəmələri udur, motor və əsas vahid arasındakı titrəmə ötürülməsini azaldır və avadanlıq ömrünü uzadır.
Aşırı yükləmə qorunması: Bəzi muftaların elastik bədən dizaynı, motorun və ya ana vahidə zərərin qarşısını almaq üçün həddindən artıq yüklənməyə zərər verməmək üçün həddindən artıq yükləmə funksiyasına malikdir.
Ümumi nöqsanlar və dəyişdirmə siqnalları
Arızalı təzahürlər:
Əməliyyat zamanı anormal titrəmə və ya anormal səs-küy baş verir (məsələn, metal təsir səsləri, yüksək tezlikli səslər).
Elastik bədən krekinqi, aşınma və ya yaşlanma (səth çatları, sərtlik dəyişiklikləri kimi göstərilmişdir).
Bağlantı bağlantısı boltlarının boşaldılması və ya sınığı.
Motor və əsas vahid koaksial deyil, bağlamanın aşınması və ya həddən artıq istiləşməsinə səbəb olur.
Dəyişdirmə vaxtı:
Elastik bədən açıq aşınma, çatlaq və ya yaşlanma sərtləşdikdə.
Birləşmə komponentləri (məsələn, yarı birləşmə kimi) deformasiya, çatlaq və ya ip vurduğu zaman.
Əsas avadanlıqların istismarı zamanı tövsiyə və dəyişdirmək tövsiyə olunur (ümumiyyətlə 20,000 ilə 30.000 saatdan sonra əməliyyatdan sonra).
Dəyişdirmə və texniki xidmət tədbirləri
Orijinal zavod hissələri: Atlas Copco muftalarının ölçüləri, materialları və dəqiqliyi, xüsusi modelləri (məsələn, müxtəlif güc ga seriyası üçün muftaların spesifikasiyası kimi) və ya yalnız orijinal zavod hissələri ölçüsü uyğunsuzluğundan qaynaqlanmaması üçün istifadə edilməlidir.
Quraşdırma dəqiqliyi:
Motorun koaksiallığını və əsas bölmənin dəyişdirilməsini düzgün şəkildə düzəldədə (radial və eksenal sapmalar ümumiyyətlə ≤ 0,1mm olmalıdır), bir yığma göstəricisini istifadə edərək ölçmək və s.
Elastik gövdə quraşdırarkən, təhrif olmayın və boltları göstərilən torka bərabər şəkildə bərkidin.
Daimi yoxlama:
Elastik bədənin vəziyyətini, gündəlik təmir zamanı boltların və əməliyyat temperaturunun vəziyyətini yoxlayın.
Anormal titrəmə aşkar edildikdə və günahın genişlənməməsi üçün dərhal yoxlayın.
