I. Atlas Copco Hava Kompressoru Motor Şokusunun Əsas növləri və quruluşları
Quraşdırma metodu və şok udma prinsipinə əsaslanaraq, ümumi motor amortizasiyalarına aşağıdakı növlər daxildir:

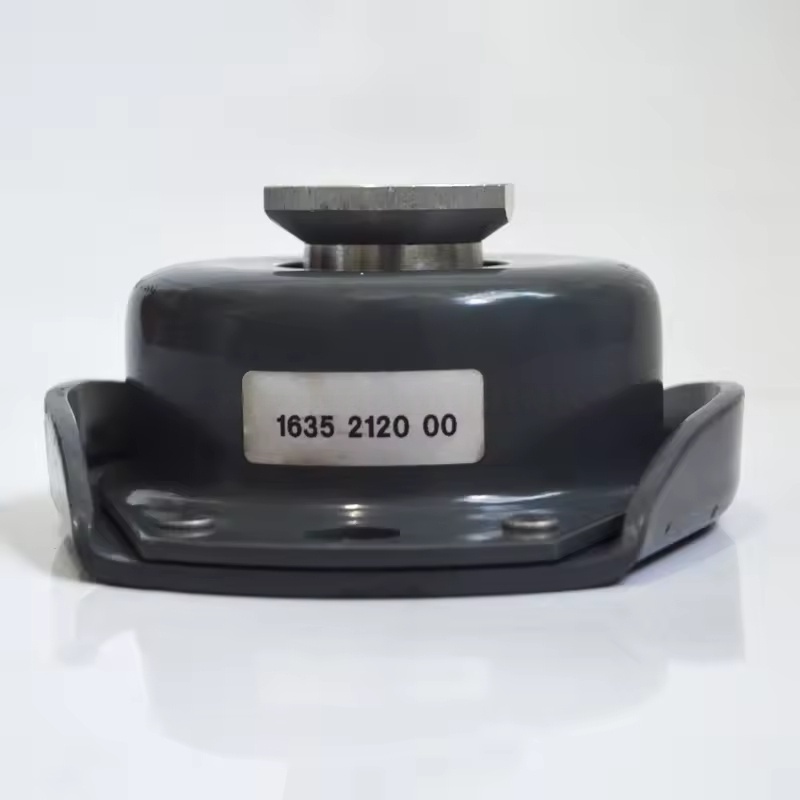

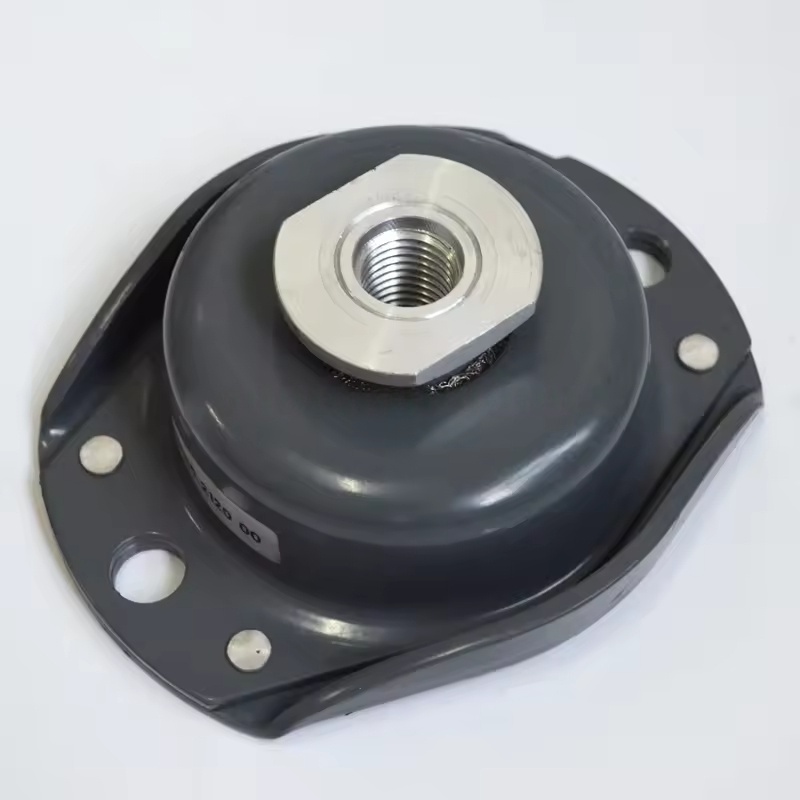

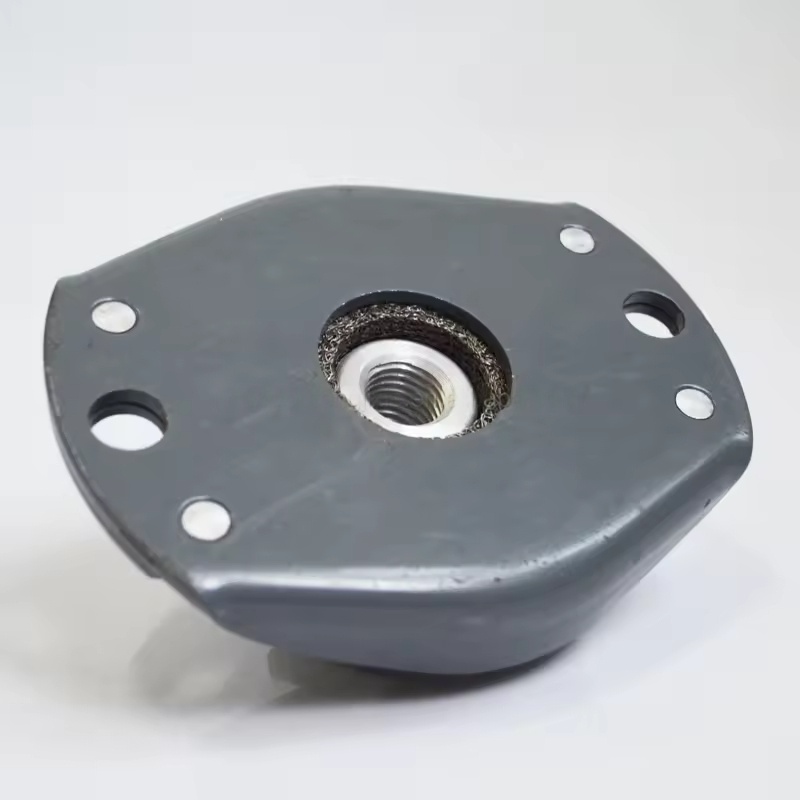

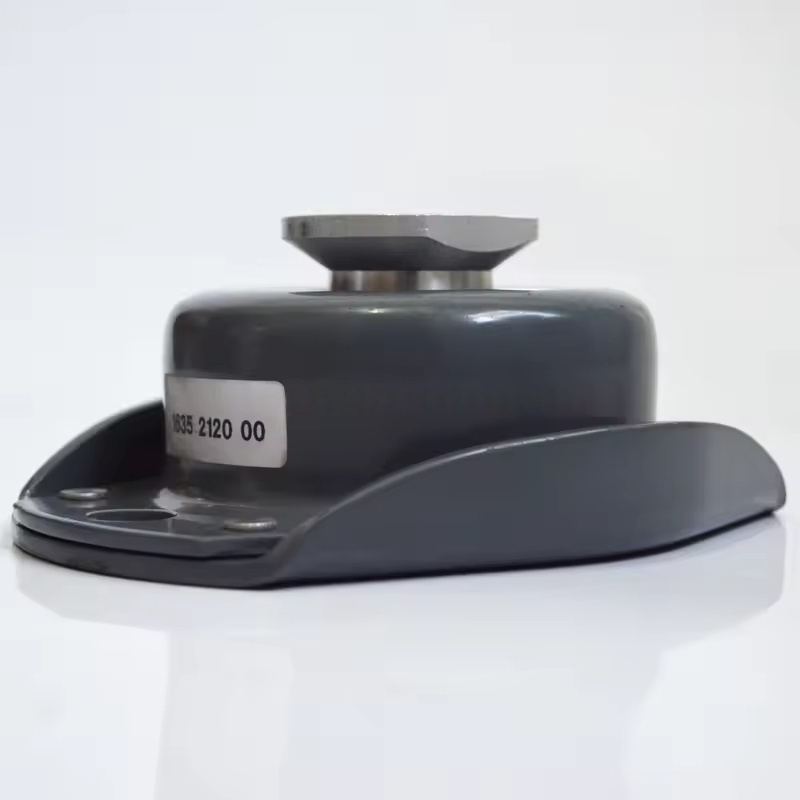

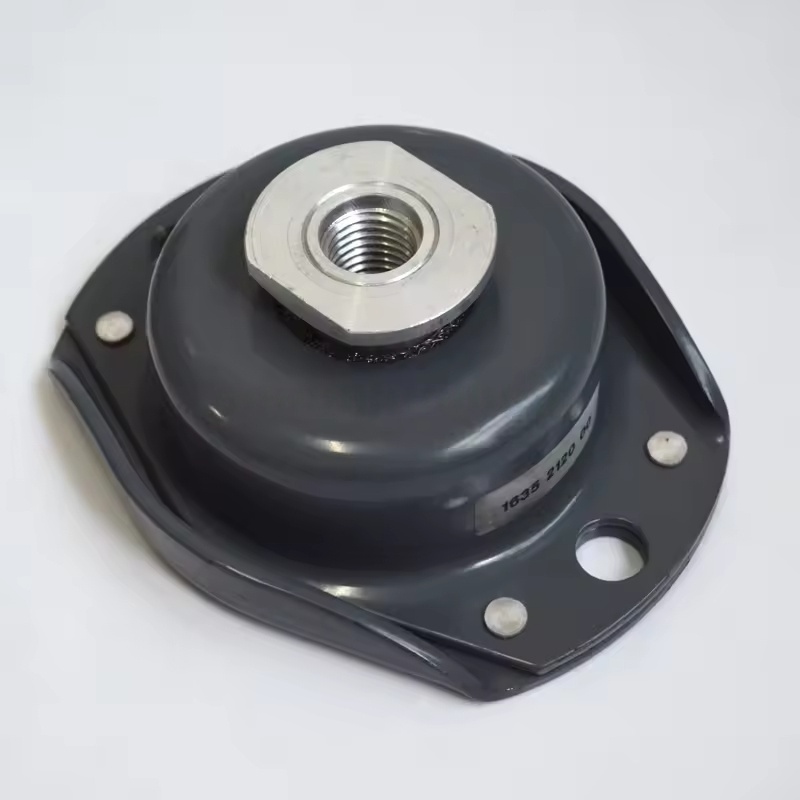

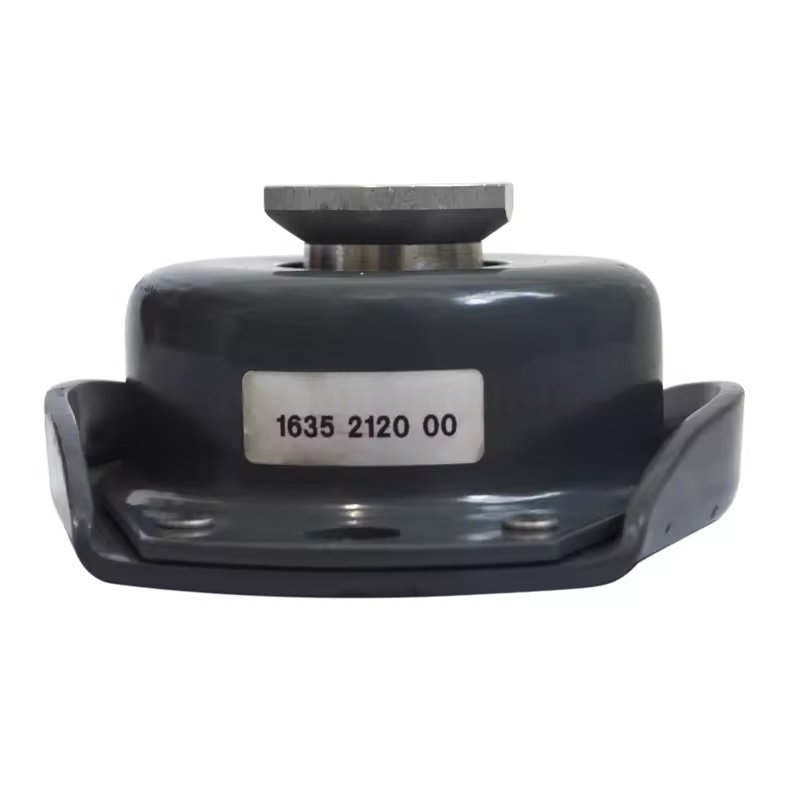

Rezin şok udma
Quruluşu: Nüvəli olaraq təbii rezin və ya nitril rezin ilə, bir metal çərçivə quraşdırılmışdır (fiksasiya və güc artırılması üçün) və xarici bir rezin qat ilə bükülmüşdür. Rezinlərin elastik deformasiyası titrəmələri udur.
Xüsusiyyətlər: Aşağı qiyməti, asan quraşdırma, orta və aşağı yük (adətən 100-500 kq) və aşağı tezlikli vibrasiya ssenariləri, orta yağ və temperatur müqaviməti (-20 ° C-dən 80 ° C).
Ümumi formalar: dairəvi şok udma yastiqciqlar, kvadrat şok udma blokları və boltlarla şok abunkarları (motor bazası və avadanlıq çərçivəsinə asan əlaqə üçün).
Bahar şoku uddu
Quruluşu: Spiral baharı, yuxarı və alt metal qablar və rezin damping yastiqciklərindən ibarətdir. Bahar əsas şok udma üçün məsuliyyət daşıyır və rezin yastiqciqlar rezonansdan tamaşa və azaltmaqda kömək edir.
Xüsusiyyətlər: Güclü hesablama qabiliyyəti (500 kq və ya daha çox yükləyə bilər), yüksək və aşağı temperatur (-40 ° C-dən 150 ° C), yüksək güc mühərrikləri (55 kw hava kompressorları) və ya yüksək tezlikli titrəmə ssenariləri üçün uyğun olan uzun ömürlüklərə davamlıdır.
Üstünlüklər: 90% -dən çox şok udma səmərəliliyi ilə müxtəlif yüklərə uyğun olaraq tənzimlənən bahar sərtliyi.
Hava bahar şoku udma
Quruluşu: Bir hava kisəsi, yuxarı və alt örtük plitələrindən və inflyasiya klapanından ibarətdir. Titrəmələri udmaq üçün qazın sıxılmasından istifadə edərək sıxılmış havanı şişirərək elastik bir dəstək meydana gətirir.
Xüsusiyyətlər: Əla şok udma effekti (5% -dən az olan titrəmə ötürmə dərəcəsi), dəqiqləşdirilmiş avadanlıqlara uyğun olaraq tənzimlənən hava təzyiqi, dəqiq avadanlıq və ya son dərəcə yüksək titrəmə tələbləri olan böyük mühərriklərə uyğundur.
Məhdudiyyətlər: Yüksək qiymət, hava mənbəyi və təzyiq idarəetmə sistemini, nisbətən mürəkkəb texniki xidmət tələb edir.
II. Atlas Copco Air Kompressor Motor Şokusunun Core Parametrləri və Seçimi Əsasları
Qiymətləndirilmiş yük: Yükləmə uğursuzluğunun qarşısını almaq üçün hər bir şok əmnizinin hesabat gücü üçün 10% -20% həssaslığı üçün motorun ümumi çəkisi (aksesuar daxil olmaqla) əsaslanaraq seçin.
Təbii tezlik: Titrəmələrin rezonans gücləndirilməsinin qarşısını almaq üçün motor əməliyyat tezliyindən (ümumiyyətlə, təbii tezlikin 1/2-dən az olmalıdır) ofset olmaq lazımdır.
Quraşdırma Ölçüləri: Firma fiksasyonu təmin etmək üçün motor bazasının quraşdırılması və bolt spesifikasiyalarına uyğun olun (ümumi quraşdırma metodları: bolt sabit tip, yapışan tip, quraşdırılmış tip).
Ətraf mühitin uyğunlaşdırılması: Yağlı mühit, neftlə davamlı nitril rezin, neftlə davamlı nitril kauçuku, yüksək temperaturlu mühit üçün yaz və ya silikon materiallar üçün suya davamlı rezin seçin.
III. ATLAS COPCO AIR COMPRESSOR Motor Shock Absorberlərin quraşdırılması və istismarı əsas məqamları
Quraşdırma tələbləri:
Amon abortlar, balanslı qüvvəni təmin etmək üçün motor bazasının dörd küncündə (və ya simmetrik mövqelərdə) bərabər paylanmalıdır;
Motor bazası və çərçivə ilə əlaqə səthləri meyl səbəbindən bir tərəfdən həddindən artıq gücdən qaçınmaq üçün düz olmalıdır;
Düzəltmə boltları, boşalmanın boşalmasının qarşısını almaq üçün gevşetən yuyucularla təchiz edilməlidir.
Baxım məsələləri:
Daimi yoxlama (hər 3-6 ay təklif olunur): rezin şok udmanının çatlaq, sərtləşməsi və ya deformasiyası olub olmadığını yoxlayın; Bahar paslanıb və ya qırılırsa; Bağlantı hissələri boşalsa.
Dəyişdirmə dövrü: Rezin şok udma ümumiyyətlə 3-5 ildir bir ömrü var (sərt mühitlərdə qısaldılmış); Bahar şoku udma şirkəti 8-10 ildir istifadə edilə bilər və paslanmış hissələr tədricən və ya vaxtında dəyişdirilməlidir.
Anormal işləmə: Əgər avadanlıqların titrəməsi əhəmiyyətli dərəcədə artır və ya səs-küyün anormaldırsa, şok udulan şok uduğunçunun uğursuz olub olmadığını yoxlayın; bütün bölməni dəyişdirin (yeni və köhnə hissələri qarışdıran qeyri-bərabər qüvvələrin qarşısını almaq üçün).
