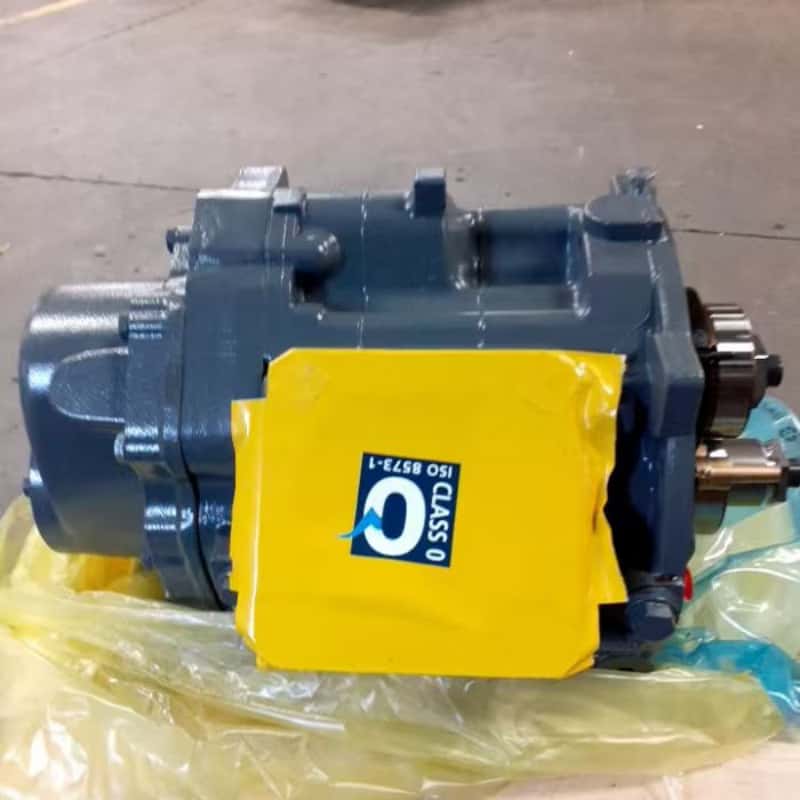

Atlas Copco'nun əsas funksiyaları
Güc ötürülməsi: Hava kompressorunun (vida rotoru kimi, piston krank mehtəsi kimi) işləyən güc tətbiqetməsinin işlədiyi gücü motordan işləyən gücünü ötürür.
Sürət tənzimlənməsi: İşləyən komponentlərin fırlanma sürətini (məsələn, rotor sürətini azaltmaq və ya artırmaq kimi), sıxılma tələblərinə uyğun müxtəlif dişli birləşmələri vasitəsilə tənzimləyir.
Torku dönüşüm: Müxtəlif iş şəraitində (məsələn, başlanğıc, tam yükləmə kimi) müvafiq idarəetmə gücünü təmin etmək üçün gücün çıxış fırlanma anını dəyişdirir.
Sinxron əməliyyat: ikiqat vida hava kompressorlarında (məsələn, vida maşınları), dişli, müdaxilə və toqquşmadan qaçaraq kişi və qadın rotorlarının dəqiq meshing və sinxron fırlanmasını təmin edir.
Ümumi növlər və tətbiqlər
Hava kompressoru və ötürmə tələblərinin növünə görə, əsasən aşağıdakı kateqoriyalara bölünür:
Silindrik dişli
Dişlər silindrik səthdə, düz dişlər, haitli dişlər və çarpaz formalı dişlər və s.
Tətbiq: Vida tipli hava kompressorlarının əsas ötürücü dişliləri (əsasən hical dişli, hamar ötürmə və aşağı səs-küylü), piston tipli hava kompressorlarının krankshaft dişləri.
Xüsusiyyətlər: Sadə quruluş, yüksək ötürmə səmərəliliyi (98% -ə qədər və ya daha çox), paralel ox ötürülməsi üçün uyğundur.
Konuscal dişli
Dişlər, kəsişən baltalar (ümumiyyətlə 90 °) arasında ötürülməsi üçün istifadə olunan konik səthdə paylanır.
Tətbiq: Güc ötürmə istiqamətini dəyişdirərkən istifadə olunan bəzi mobil hava kompressorlarının ötürmə sistemləri.
Xüsusiyyətlər: Şaquli güc ötürülməsinə nail ola bilər, lakin yüksək istehsal dəqiqliyi tələb edir və daha bahalıdır.
Sinxron dişli
Xüsusi olaraq ikiqat rotorlar üçün hazırlanmışdır (məsələn, vida, sürüşmə zolağı), iki rotorun sabit bir sürət nisbəti və rəsmiləşdirilməsini təmin etməsini təmin edin.
Tətbiq: Yağsız hava kompressorları (yağlı film sürtkü yağına güvənmədikləri üçün, dişli məcburi sinxronizasiya lazımdır).
Xarakteristikalar: Çox kiçik diş tərəfi təmizlənməsi, yüksək maddi güc, meshing dəqiqliyini təmin etmək üçün yüksək dəqiqlikli emal tələb edir.
Dişli mil
Kiçik hava kompressorları və ya aşağı yükləmə üçün uyğun olan dişli və valların vahid dizaynı.
Tətbiq: Mikro piston tipli hava kompressorlarının ötürülməsi sistemi.
Əsas parametrlər və materiallar
Əsas parametrlər
Modul (dişli ölçüsünün əsas parametri, hesablama qabiliyyətini müəyyənləşdirmək);
Dişlərin sayı (transmissiya nisbətinə, dişlərin sayı nisbəti = fırlanma sürətinin tərsinə təsir göstərir;
Diş profilinin dəqiqliyi (adətən 6-8 sinif, dəqiqliyi nə qədər yüksəkdirsə, səs-küyün altını və daha uzun ömrü daha aşağı olduqda);
Əlaqə gücü və əyilmə gücü (diş səthində aşınma və sınıqlara qarşı müqavimət).
Ümumi materiallar
Orta karbon alloy polad (məsələn, 40cr, 20crmnti): karbürizləmə və söndürmə, səthi sərtlik yüksək (hrc58-62), əsas ötürmə dişliləri üçün uyğun olan yaxşı sərtlik;
CAST Dəmir (məsələn, HT300 kimi): aşağı qiymətli, yaxşı aşınma müqaviməti, aşağı yüklü köməkçi dişli üçün uyğun;
Paslanmayan polad: paslanmanın və təsirlənmənin qarşısını almaq üçün nəmli və ya aşındırıcı mühitlərdə istifadə olunur.
Ümumi nöqsan və texniki xidmət
Tipik nöqsanlar
Ötürücü səthi aşınma / vurma: qeyri-kafi yağlı yağ, yağ keyfiyyəti və ya həddindən artıq çirklər, zibil və dişli səthində soyulma kimi azaldılmış yağ keyfiyyəti və həddindən artıq çirklər.
Ötürücü sınıq: Yükləmə əməliyyatı, material qüsuru və ya quraşdırma səhvləri (məsələn, şaftın paralellik sapması kimi), ağır anormal səs-küylə müşayiət oluna bilər.
Həddindən artıq diş təmizlənməsi: uzun müddətli aşınma səbəbi, ötürmə şoku, vibrasiya və artan səs-küyə səbəb olacaqdır.
Yapışqan ziyan: Yüksək sürətli ağır yük altında sürtgü çatışmazlığı, dişli səthinin yüksək temperaturlu bir yapışması metal soyulmasına səbəb olur.
Təmir nöqtələri
Daimi yoxlama: dişli diş səthinin vəziyyətini müşahidə edin, diş rəsmiləşdirməsini ölçün, anormal olduqda vaxtında dəyişdirin.
Yağlama İdarəetmə: Xüsusi dişli yağı (və ya hava kompressoru xüsusi yağdan) istifadə edin, müntəzəm olaraq dəyişdirin və neftin çirklənməsinin qarşısını almaq üçün neft səviyyəsini normal saxlayın.
Quraşdırma kalibrləmə: dişli şaftının paralelliyini və perpendikulyasiyasını təmin etmək tələblərə cavab verir, balanssız əməliyyatdan qaçın.
Yükləmə idarəsi: Hava kompressorlarının uzunmüddətli həddindən artıq yükləmə altında işləməyin qarşısını al, dişlilərə yorğunluq zərərini azaldın.
Hava kompressoru dişlilərinin dizaynı və istismarı maşının ümumi performansı üçün çox vacibdir. Yaxşı bir yağlama sistemi olan yüksək dəqiqlikli dişlilər əməliyyat səs-küyünü əhəmiyyətli dərəcədə azalda, xidmət həyatını genişləndirə və hava kompressorunun səmərəli və sabit işləməsini təmin edə bilər.
Neft vurulmuş vida kompressorunun drenaj cihazı, yağ vurulmuş vida kompressorunun drenaj cihazı (yəni neft vurulmuş vida hava kompressoru), kondensat suyunun sistemdən çıxarılması üçün əsas komponentdir. Onun funksiyası, yağın emulsiyasına səbəb ola biləcək su və yağlama yağı qarışıqlığının qarşısını almaq və sürtüşmə effektini azaltmaq və suyun sıxılmış havanın daxil olmasına və qaz təchizatı üçün istifadə olunan avadanlıqlara təsir göstərməsinin qarşısını almaqdır. Budur drenaj cihazına ətraflı giriş:
Drenaj cihazının funksiyası və əhəmiyyəti
Kondensat suyunu ayıran: sıxılmış havanın soyutma prosesi zamanı kondensat suyu yaradılır. Drenaj cihazı bu suyu neft-qaz ayırıcısı, saxlama tankı, soyuducu və s. Kimi komponentlərdən dərhal yerinə yetirə bilər.
Yağlama yağı qorumaq: suyun yağlama yağına və yağın pisləşməsinə səbəb ola biləcək və yağın pisləşməsinə səbəb ola biləcək və rotor, rulman və s.
Qaz keyfiyyətinin təmin edilməsi: sonrakı qaz təchizatı avadanlıqlarının (məsələn, pnevmatik alətlər, dəqiq alətlər) kimi qurutma tələblərinə cavab vermək üçün sıxılmış havada nəm tərkibini azaltmaq.
Korroziyanın qarşısını alır: Boru kəmərlərində suyun yığılmasından çəkinmək, pas səbəb ola biləcək və avadanlıqların ömrünü qısaldır.
Ümumi növlər və iş prinsipləri
Quraşdırma yeri və avtomatlaşdırma dərəcəsinə əsasən, əsasən aşağıdakı növlərə bölünür:
Əl ilə drenaj klapanı
Quruluşu: Sadə top klapan və ya Neft-qaz ayırıcısının altındakı, saxlama tankının ən aşağı nöqtəsi, soyuducudan drenaj çıxışı və s.
Əməliyyat rejimi: Kiçik hava kompressorları və ya aşağı avtomatlaşdırma tələbləri olan ssenarilər üçün uyğun olan su axıdılması üçün klapanın əla müntəzəm açılmasını tələb edir.
Xüsusiyyətlər: Aşağı qiyməti, sadə quruluş, lakin əl əməliyyatı tələb edir. Drenaj unudulursa, suyun yığılmasına səbəb ola bilər.
Avtomatik drenaj klapanı (üzmək tipli)
Quruluşu: Valve açılışını və bağlanmasını idarə etmək üçün suyun suyu suyu istifadə edərək, üzən, qolu və möhürlənmiş klapan nüvəsini ehtiva edir.
İş prinsipi: Yığılmış kondensat suyu müəyyən bir məbləğə çatdıqda, üzmək, klapan nüvəsinin açılmasına səbəb olanda və suyun üzüldükdən sonra su axıdılır və klapanı bağlayır.
Tətbiq: Neft-qaz ayırıcısı, saxlama anbarının, post-soyutma və s., Avtomatik olaraq əl ilə müdaxilə olmadan su axıdıla bilər.
Xüsusiyyətlər: Yüksək etibarlılığı, orta və aşağı təzyiqli sistemlər üçün uyğundur, lakin sıxılmanın qarşısını almaq üçün daxili çirklərin müntəzəm təmizlənməsi tələb edir.
Elektron Müddətli Drenaj Vana
Quruluşu: Bir drenaj dövrü (hər 30 dəqiqədə) və drenaj dövrü) və drenaj müddəti (məsələn, 5 saniyə) quraraq avtomatik olaraq drenaj üçün açılan bir elektromaqnit klapan, timer və nəzarətçidən ibarətdir.
Tətbiq: Sıxılmış hava boru kəmərləri, filtrlər, qurutma maşınları və s., Xüsusilə sabit drenaj tezliyi olan ssenarilər üçün uyğundur.
Xüsusiyyətlər: Tənzimlənən, fərqli şərtlərə uyğunlaşır, lakin enerji təchizatı tələb edir və təsadüfi drenaj ola bilər (su olmadıqda açılan kimi).
Sıfır hava itkisi drenaj klapanı
Quruluşu: maye səviyyəli həssaslıq və dəqiq klapan nüvəsini birləşdirir, yalnız su aşkar edildikdə, drenaj zamanı sıxılmış havanın itkisi olmadan.
İş prinsipi: elektrodlar və ya suyun səviyyəsinin sensorluq hissi ilə suyun olduğu zaman drenaj kanalı açılır və su qurudulduqdan dərhal sonra bağlanır.
Tətbiq: Böyük vida hava kompressorlarının neft-qaz ayırıcısı kimi enerji istehlak həssaslığı olan sistemlər.
Xüsusiyyətlər: Yaxşı enerji səmərəliliyi, dəqiq drenaj, lakin daha yüksək qiymət. Quraşdırma
Quraşdırma yeri:
Avadanlıqların və ya boru kəmərinin ən aşağı nöqtəsində (məsələn, qaz anbarının dibinin dibi və ya neft-qaz ayırıcısının drenajı) quraşdırılmalıdır, kondensat suyunun təbii olaraq çevrilməsini təmin etməlidir.
Drenaj çıxışı, drenaj zamanı su sıçrayan suyun səbəb olduğu qısa sxemlərin qarşısını almaq üçün elektrik komponentlərindən uzaq olmalıdır.
Böyük sistemlər üçün drenaj səmərəliliyini yaxşılaşdırmaq üçün çox mərhələli soyuducu və filtrlərdən sonra drenaj cihazlarını ayrıca quraşdırmaq tövsiyə olunur.
