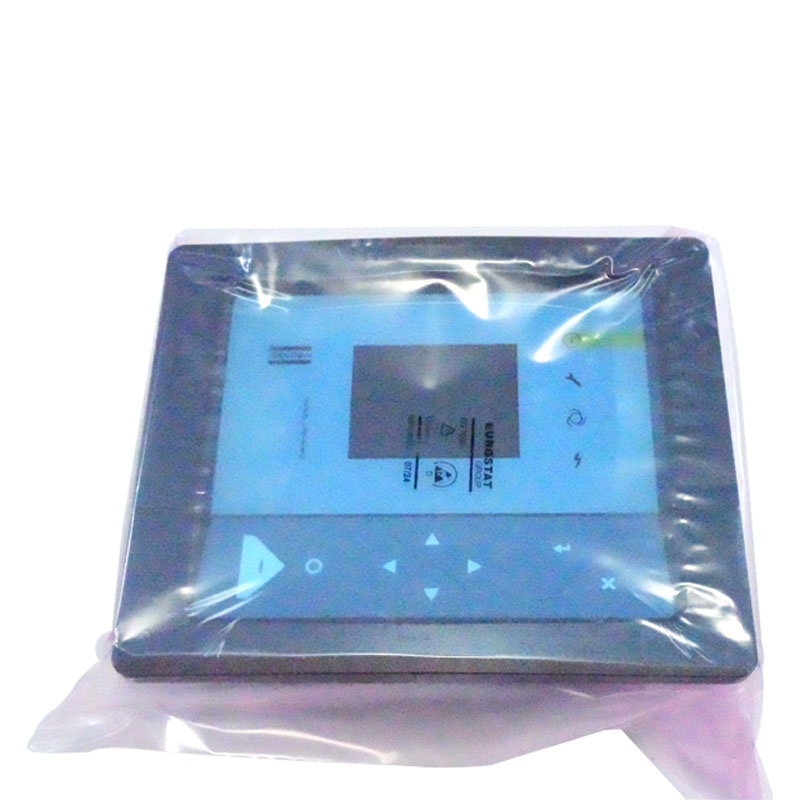

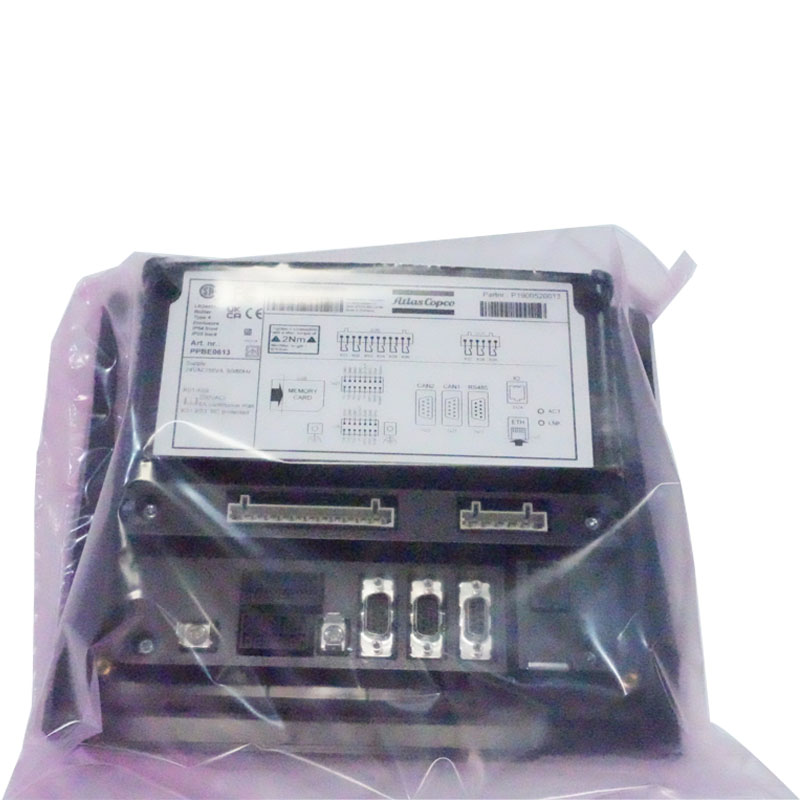

1900520013 Atlas Copco hissələri kompressor nəzarətçisi

I. Ətraf eroziyası

Toz və nəm çirklənməsi

Hava kompressorları zavod seminarlarında, tikinti sahələrində və s. Düzgün qorunur, toz, neft və nəmlik, nəzarətçinin daxili komponentlərini işğal edərsə:

Toz, komponentin qısa dövrələri və ya yoxsul istilik dissipasiyasına səbəb olan dövrə lövhəsinin səthində yığılır;

Rütubətli bir mühitdə (nisbi rütubət> 85%), dövrə heyətinin mis folqa, oksidləşəcək və lehimli birləşmələri, xüsusən də yağışlı fəsillər zamanı və ya yüksək rütubət sahələrində, siqnal sürüşməsinə və düymə nasazlıqlarına səbəb olacaqdır.

Case Study: 1-2 il ərzində toz-laden seminarında bir qoruyucu bir mühafizəçi olmayan bir nəzarətçi, tez-tez dövrə lövhəsindəki toz yığılmış toz və ekran ekranının sıçramasını yaşayır.

Yüksək temperatur və vibrasiya təsiri

Nəzarətçi əsas bölməyə və ya istilik dağılması komponentlərinə yaxın olduqda və 50 ° C-dən yuxarı bir mühitdə qaldıqda (qiymətləndirilmiş əməliyyat temperaturu 40 ° C) yaşlanmasını sürətləndirəcək və onların ömrünü qısaldır (hər 10 ° C temperaturun yaşlanmasını sürətləndirəcəkdir);

Hava kompressorunun istismarı zamanı yüksək tezlikli titrəmə, nəzarətçi və lehimlənmiş lehimli birləşmələrin içərisində boş məftillərə səbəb olacaq, xüsusən də möhkəm sabit, zəif enerji təchizatı ilə əlaqə saxlamağa və kəsilmiş sensor siqnallarına səbəb olur.

II. Dövrə anormallıqları və güc problemləri

Gərginlik dalğalanmaları və artım təsirləri

Zavod Güc Gridində mürəkkəb yüklər (qaynaq maşınları, böyük motor start-stop kimi), qəfil gərginliyə və ya dərhal yüksək gərginlikli hərəkətlərə səbəb ola biləcək olan kompleks yükləri (qaynaq maşınları, böyük motor stop) var:

Aşağı gərginlik (reytinqli gərginlikdən aşağıda 15%), nəzarətçi CPU, proqram işində iğtişaş və məlumat itkisinə zərər verməməsinə səbəb olacaqdır;

Yüksək gərginlikli işlər (məsələn, ildırım zərbələri, enerji şəbəkəsi açılması) elektrik modulundan və gərginlik sabitləşdirici çipi, dövrə lövhəsini birbaşa yandıra bilər.

Ssenarilərdə sabitləşdirilmiş enerji təchizatı və ya artımdan qorunma cihazı olmadan, nəzarətçinin uğursuzluq dərəcəsi 30% -dən çox artacaq.

Qısa dövrə və həddindən artıq yükləmə arızaları

Köhnə xarici xətlər və yanlış sensor məftilləri (məsələn, 220V enerji təchizatı 5V siqnal terminalına qoşulmaq kimi) nəzarətçinin qısa dövrə, sigorta və ya nüvəli fişlərin yandırılması üçün giriş dövrəsinə səbəb ola bilər;

Aktuasiya elementləri (məsələn, solenoid klapanlar, rele) həddindən artıq yükləmə zamanı, tərs elektromotor qüvvəsi nəzarətçinin çıxış limanından keçə bilər, nəzarət siqnalının çatışmazlığına səbəb ola bilər.

III. Komponent qocalma və keyfiyyət qüsurları

Core komponentlərinin təbii qocalması

3-5 illik istifadədən sonra, idarəetmədə elektrolitik kondansatör (gərginliyi süzgəcdən keçirmək və gərginləşdirmək üçün məsuliyyət) tədricən quruyacaq, gücü azalacaq, nəticədə enerji təchizatı ripple və cpu sıfırlama, sıçrayış etmək;

Tez-tez aktivləşdirilən (məsələn, tez-tez başlanğıc və dayanmışlar kimi olanlar kimi) relay kontaktları qövsün yanması səbəbindən zəif aparacaqdır, "əmrlər, lakin aktyor elementindən heç bir hərəkət deyil" (yükləyə / boşaltma) kimi göstərilmişdir.

Dizayn və ya istehsal qüsurları

Aşağı qiymətli nəzarətçilər, aşağı komponentlərdən (saxta kondantatorlar, aşağı spesifikasiyalar kimi, aşağı spesifikasiyalar schips) və ya qeyri-adi dövrə dizaynları (məsələn, qeyri-adi dövrə düzeni, itkin qoruyucu sxemlər, hətta qeyri-adi qoruyucu sxemlər kimi), hətta normal istifadə zamanı hətta erkən uğursuzluq kimi;

Uyğunluq məsələləri: Üçüncü tərəf nəzarətçiləri hava kompressor sensorları və aktuatorlar ilə yaxşı uyğun gəlmir və uzunmüddətli əməliyyatdan sonra siqnal münaqişələri səbəbindən proqramın qəzalarına səbəb ola bilər.

İv. Yanlış istifadə və texniki xidmət

Yanlış parametr parametrləri və əməliyyat səhvləri

Təsadüfi olmayan qeyri-mütəxəssislər nəzarətçi parametrlərini dəyişdirən parametrləri (məsələn, yükləmə qorunması həddi, təzyiq yuxarı və aşağı hədləri) qoruyucu funksiyasını itirməsinə səbəb ola bilər və ya məntiqi münaqişələr səbəbindən daxili proqram pozğunluğuna səbəb ola bilər;

Zorla bağlanmağı (normal kapatma proseduruna əməl etmir) nəzarətçinin saxlanılan məlumatların zədələnməsinə səbəb ola bilər, onu başlanğıcdan sonra proqramı yükləyə bilmir.

Komponent ziyanına səbəb olan məftil və sensor çatışmazlığı

Sensorlar (təzyiq sensorları, temperatur zondları kimi) qısa dövrə və ya yaş olduqda, nəzarətçisinin həddindən artıq qorunma dövrəsi olmadığı təqdirdə, siqnal alınma modulunu geri qaytara bilər;

Yanlış xarici naqillər (məsələn, motor telləri nəzarətçinin siqnal terminallarına qoşulur), zəif elektrik komponentlərini yandıraraq birbaşa yüksək gərginlikli müdaxilə səbəb olacaqdır.

Daimi təmizlik və yoxlamanın olmaması

Uzun müddət nəzarətçinin səthindəki toz və yağ ləkələrini təmizləmək, həddindən artıq daxili istiliyə səbəb olan istilik dağılması çuxurlarını tıxanacaq;

Məftil terminalları mütəmadi olaraq yoxlanılmasasa, boş tellər terminal blokuna və ya dövrə lövhəsinə zərər verə biləcək boş tellər səbəb ola bilər.
