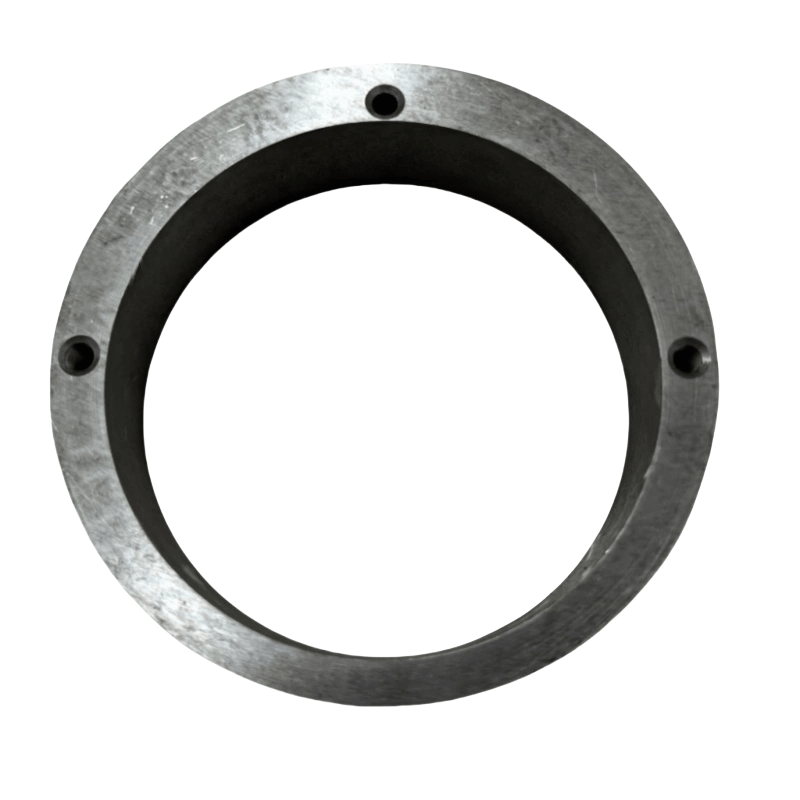

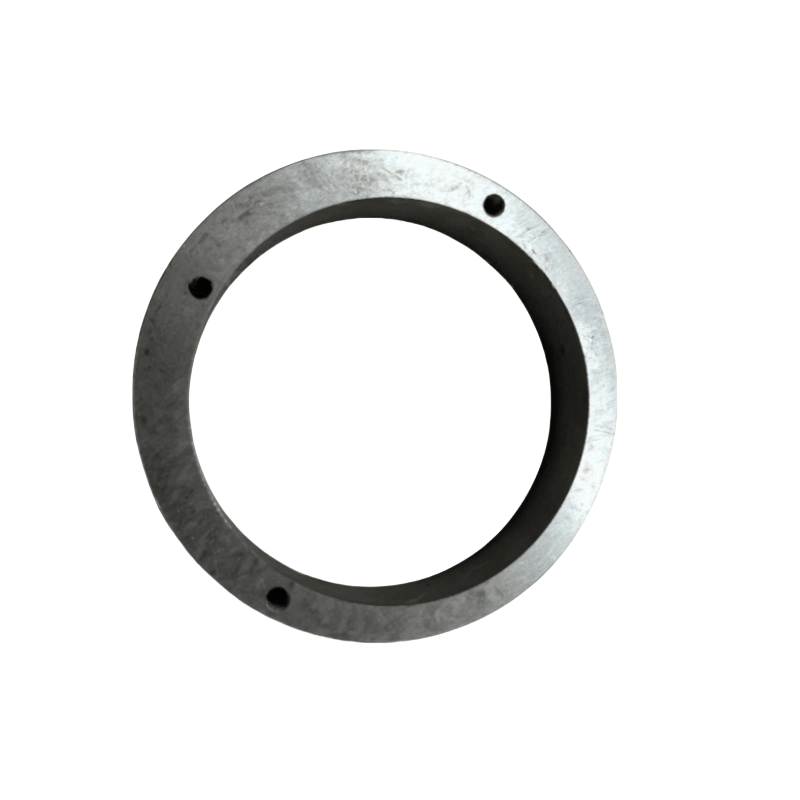

Atlas Copco Air Kompressor hissələri 1621578300 Eksantrik üzük

Atlas Copco'nun eksantrik üzüyü əsas funksiyaları

Xüsusi möhürləmə hissələri: Hava kompressorunun qeyri-dairəvi birgə səthlərində (məsələn, silindr gövdəsi ilə son örtük və son örtük arasında dairəvi bağlantı nöqtələri və nizamsız boşluqların bağlantı nöqtələri), qaz və ya yağ sızmasının qarşısını alaraq örtükləri doldurur və möhürlənir.

Dəqiq yerləşdirmə və məhdudiyyət: rotorlar, restoranlar və pistonlar kimi komponentlərin xüsusi quraşdırma mövqelərində xüsusi şəkilli üzüklər, dizayn edilmiş və digər hissələrə müdaxilənin qarşısını almaq üçün komponentlərin eksenent və ya radial yerdəyişməsini məhdudlaşdıra bilər.

Tamaşlama və şokun udulması: Bəzi elastik material xüsusi formalı halqalar (rezin və ya kompozit materiallar kimi) komponent əməliyyatı zamanı titrəməni və şoku udmaq, səs-küyün azaldılması və dəqiq cütləşmə hissələrini qorumaq olar.

Rəhbər və dəstəkləyici: pistonlar və sürgülər kimi qarşılıqlı hərəkət komponentlərinin qeyri-standart traektoriyalarında, xüsusi formalı üzüklər hərəkətin düzgünlüyünü və hamarlığını təmin edərək sabit rəhbər funksiyalar təmin edə bilər.

Ümumi növlər və tətbiq ssenariləri

Xüsusi şəkilli üzüklərin möhürlənməsi

Quruluşu: Çarpazlıq, əsasən trapezoidal, paz şəklində və ya dodaqları olan düzensiz formadadır və materiallar ümumiyyətlə yağ davamlı rezin, politetrafluoroetilen (PTFE) və ya metal örtülmüş kompozit materiallardır.

Tətbiq: Vida Hava Kompressorunun son örtüyündə xüsusi formalı möhürləmə yivləri, piston tipli hava kompressorunun silindr örtüyü və silindrli gövdəsi arasındakı, neft sepressorunun xüsusi interfeysinin və s.

Xüsusiyyətlər: Forma, qeyri-standart möhürləmə səthləri üçün uyğun olan sıxılma deformasiyası vasitəsilə möhürləmə, möhürləmə yivi ilə tamamilə uyğunlaşır.

Xüsusi şəkilli üzüklərin yerləşdirilməsi

Quruluşu: Əsasən metaldan hazırlanmışdır (karbon polad, paslanmayan polad), çarpaz bölmə, dəqiq ölçülü toleranslı, pilləli, t-formalı və ya pilləli ola bilər.

Tətbiqetmə: ikiqat vida rotorunun eksenel yerləşdirilməsi, hesabat və mənzilin boşluğu, krank kassasında komponent ayrılması və s.

Xüsusiyyətlər: Yaxşı sərtlik, yüksək ölçülü dəqiqlik (ümumiyyətlə ≤ ± 0.02mm), komponentlərin nisbi mövqe dəqiqliyini təmin etmək.

Xüsusi şəkilli üzüklər

Quruluş: Elastik materiallardan hazırlanmışdır (məsələn, nitril rezin, poliuretan kimi), çarpaz bölmə, müəyyən bir sıxılma qabiliyyəti olan boşluq və ya yivli ola bilər.

Tətbiq: Piston və silindr örtüyü arasında vana plitələri və klapan oturacaqları arasında bufering sahələri, vibrasiya meylli komponentlərin əlaqə nöqtələri arasında.

Xüsusiyyətlər: Zərbə enerjisini udmaq, metal hissələri arasındakı sərt əlaqəni azalda bilər və aşağı səs-küy və köhnəlir.

Xüsusi şəkilli üzüklərə rəhbərlik etmək

Quruluş: aşınmaya davamlı materiallardan (məsələn, mis ərintisi, qrafit infiltrated çuqun dəmir), daxili çuxur və ya xarici dairəvi qeyri-standart formalardan (məsələn, açar yuvaları olan eliptik,

Tətbiq: Xüsusi formalı pistonların qarşılıqlı hərəkəti, eksantrik valların dəstək hissələri və s.

Xüsusiyyətlər: Aşağı sürtünmə əmsalı, qeyri-standart hərəkət traektoriyalarının hamarlığını təmin etmək, yaxşı sürtünmə əmsalı, yaxşı aşınma müqaviməti.

Əsas parametrlər və materiallar

Əsas parametrlər:

Forma ölçüləri: Xüsusi formalı çarmıx hissənin ölçüləri də daxil olmaqla quraşdırma vəziyyəti, o cümlədən (uzunluq, eni, bucaq və s.) Daxil olmaqla quraşdırma vəziyyəti ilə tamamilə uyğun olmalıdır.

Dözümlülük dəqiqliyi: xüsusilə, sızdırmazlıq və ya yerləşdirmə effektinə birbaşa təsir edən cütləşmə səthlərinin (paralelizm, perpendikulyar) kimi ölçülü tolerantlıq və forma mövqeyinin tolerantlığı.

İş performansı: İş şəraitinin tələblərinə əsasən müvafiq materialı seçin (məsələn, -20 ℃ ~ 150 ℃ ümumi, təzyiq müqaviməti 0.7 ~ 2MPA, aşınma müqavimət və s.).

Ümumi materiallar:

Metal materiallar: karbon polad (yerləşdirmə üçün), paslanmayan poladdan (korroziya müqaviməti üçün), mis ərintisi (aşınmaya davamlı rəhbərlik), yüksək güclü və yüksək dəqiqlikli ssenarilər üçün uyğundur.

Qeyri-metal materiallar: yağ davamlı rezin (möhürləmə, tamponlama üçün), politetrafluoroetilen (aşağı sürtünmə möhürlənməsi üçün), kompozit materiallar (məsələn, metal + rezin kompozit, sərtlik və elastiklik).

Quraşdırma nöqtələri

Quraşdırma tədbirləri:

Xüsusi formalı halqanın quraşdırılması mövqeyi bənzərsizdir və quraşdırma səhvlərinin və ya yanlışlıqların qarşısını almaq üçün montaj rəsminə görə ciddi şəkildə yerləşdirilməlidir (bəzi xüsusi formalı üzüklərin istiqaməti var).

Quraşdırmadan əvvəl, çilinli səthlərdə burrları və çirkləri təmizləyin. Elastik xüsusi formalı üzüklər üçün, tutmaq üçün kəskin vasitələrdən istifadə etməyin və cızıqlar və ya göz yaşlarına səbəb olun. Metal xüsusi formalı üzüklər üçün aralarındakı rəsmiləşdirməyə diqqət yetirilməlidir. Çox sıx olsalar, montaj çətinliklərinə və ya komponent sıxışmasına səbəb ola bilər; Əgər onlar çox boşdursa, yerləşdirmə dəqiqliyinə təsir edəcəkdir.
