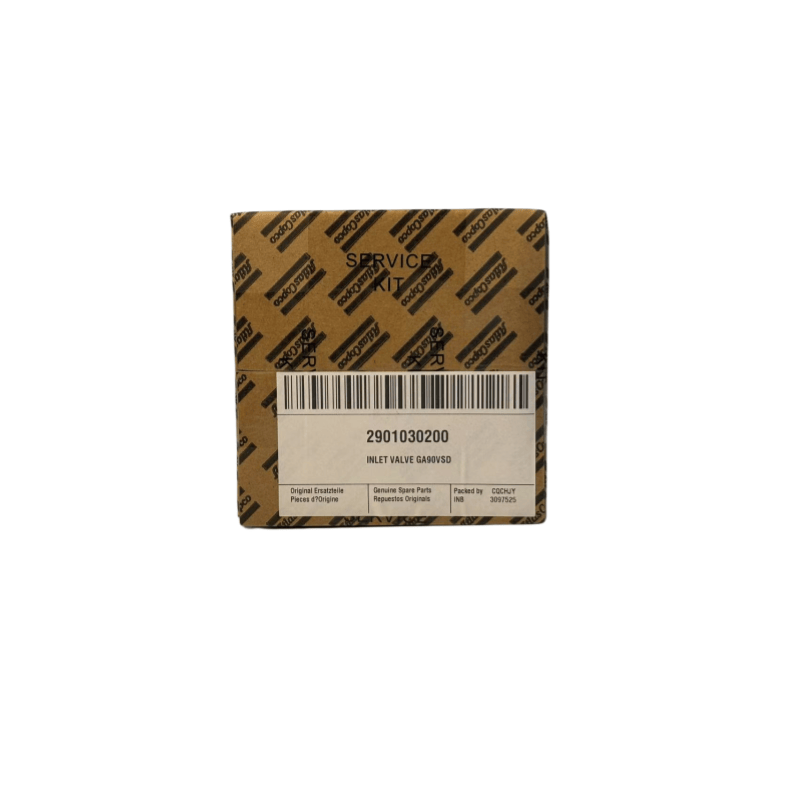

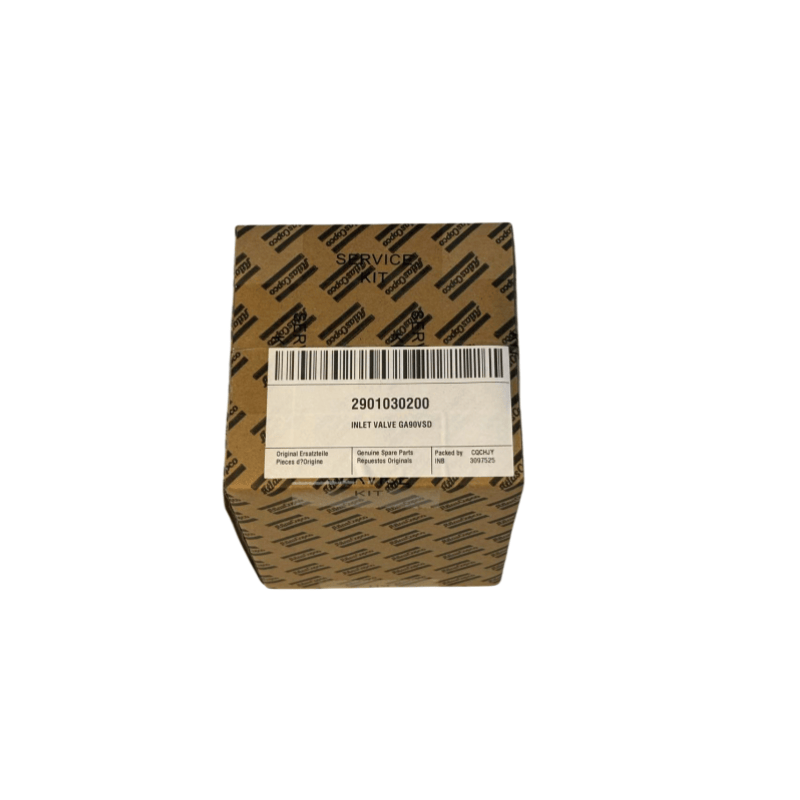

2901030200 Atlas Copco Air Compressor Kit Inlet Valve GA90VSD Orijinal

I. Atlas Copco Hava Kompressoru Qapı Qolunun Core funksiyası

Qəbul tənzimlənməsi: Saxlama anbarındakı təzyiq çubuğunda və ya sistem boru kəməri şəbəkəsindəki təzyiq kanalını açır və ya bağlanır, əsas bölməyə daxil olan havanın miqdarını (məsələn, müəyyən edilmiş dəyərdən daha yüksək olduqda açılır və bağlanır).

Yük / boşaltma keçid:

Yük: Qəbul klapanı, havanın sıxılma üçün əsas vahidi daxil olmasına imkan verən və hava kompressoru istismarıdır.

Yükləmə: Qəbul qapağı bağlanıb (və ya qismən bağlıdır), əsas bölmədə hava silir və yüklənmir (enerji istehlakını azaltmaq) daxildir.

Qoruyucu funksiya: Bəzi suqəbuledici klapanlar, sıxılmış havanın əsas hissəyə axmasının qarşısını almaq və bağlama zamanı tərs təsirdən qaçınmaq üçün arxa axınının qarşısının alınması funksiyasını birləşdirir.

II. ATLAS COPCO HAVA KOMPRESSOR QAZANMASININ TƏHLÜKƏSİZLİ TİPRAFLARI

Hava kompressoru (rotary vane, piston) və nəzarət üsulu, qəbuletmə klapanları əsasən aşağıdakı kateqoriyalara bölünür:

1. Rotary Vane Hava Kompressorları üçün Qəbul qapağı

Diafraqma klapan tipli suqəbuledici klapan (ən çox yayılmış)

Quruluşu: bir valve oturacağı, diafraqma (silindrik valve nüvəsi) və silindrli / elektromaqnit valve mexanizmi. Açılış dərəcəsi diafraqmanın fırlanması ilə idarə olunur (0 - 90 °).

Prinsip: Sistem təzyiqi müəyyən edilmiş dəyərdən (məsələn, 0,6 mpa kimi), elektromaqnit klapan enerjili olduqda, silindr diafraqmanı açır və açılış dərəcəsi artdıqca qəbul həcminin artırılması; Təzyiq yuxarı həddə çatdıqda (məsələn, 0.8 mpa), diafraqma bağlanır, boşaltmağa nail olur.

Xüsusiyyətlər: Sadə quruluş, sürətli cavab, kiçik ölçülü fırlanan vane maşınları üçün uyğun (məsələn, ≤ 50 m³ / dəq).

Sürüşmə klapan tipli suqəbuledici klapan

Quruluşu: Qəbul limanı sahəsi klapan nüvəsinin eksenel hərəkəti (slayd bloku) tərəfindən tənzimlənir.

Prinsip: Bir təzyiq sensoru və servo mexanizmi ilə birləşdirilmiş, yalnız tam açıq / tam yaxından daha çox, suqəbuledici həcminin (qəbul həcmini davamlı dəyişir), daha da enerjiyə qənaət edə bilər.

XÜSUSİYYƏTLƏRİ: Yüksək tənzimləmə dəqiqliyi, geniş ölçülü fırlanan vane maşınları və ya dəyişən əməliyyat şəraiti (böyük axın dalğaları olan ssenarilər) uyğundur.

Birləşdirilmiş suqəbuledici klapan

Diafraqma klapanını, arxa klapan və boşaltma çuxurunu boşaltmağı birləşdirir (boş yükü azaltmaq üçün boşaltma zamanı əsas hissədə qalıq havada qalıq havada qalıq havanı), məsələn, ATLAS COPCO GA seriyasında "Qeyri-min təzyiq klapan" birləşməsi kimi.

2. Atlas Copco Air Kompressor Piston tipli hava kompressorları üçün anlama qapağı

Bahar boşqab qapağı / bir tərəfli klapan

Quruluşu: Valve boşqabından (nazik metal boşqab və ya rezin boşqabdan) və klapan kreslosundan ibarətdir, silindrdəki təzyiq fərqinə görə avtomatik olaraq açılır / bağlanır.

Prinsip: piston enəndə, silindrdə mənfi təzyiq meydana gəlir, klapan plitəsi açıq itələdi və hava girir; Piston sıxışdırdıqda, silindrdəki təzyiq artır, qazın arxayınlığın qarşısını almaq üçün klapan plitəsi bağlandı.

Xüsusiyyətlər: Xarici sürücü mexanizmi, kiçik ölçülü piston maşınları (məişət və ya portativ hava kompressorları) kimi mexaniki qüvvə ilə avtomatik olaraq fəaliyyət göstərir.

III. Açar parametrləri və Atlas Copco Hava Kompressoru Qəbul klapanlarının seçimi

Nominal diametri: Hava kompressorunun giriş ölçüsünə (məsələn, DN50, DN80 kimi), süfrənin həcminin əsas vahidin tələblərinə cavab verməsini təmin edən (çox kiçik bir diametrli əmziklə nəticələnəcək və egzoz həcminə təsir göstərəcək).

İş təzyiqinin aralığı: Hava kompressorunun (məsələn, 0.7 - 1.0 mpa) qiymətləndirilmiş təzyiqini (məsələn, 0,7 - 1.0 mpa) əhatə etməsi, yüksək təzyiq altında etibarlı möhürlənməsini təmin etmək lazımdır.

Nəzarət üsulu:

Pnevmatik nəzarət: Sıxılmış hava ilə idarə olunur (sürətli cavab, sənaye ssenariləri üçün uyğundur).

Elektrikli nəzarət: birbaşa elektromaqnit valve (sadə quruluş, kiçik avadanlıq üçün uyğun) tərəfindən idarə olunur.

Cavab müddəti: Siqnalın (adətən ≤ 1 saniyə), həddindən artıq təzyiq dalğalanmalarından qaçınmaq üçün siqnalın (adətən ≤ 1 saniyə).

İv. Atlas Copco Hava Kompressoru Qəbul klapanlarının ümumi nöqsanları və istismar nöqtələri

Ümumi nöqsanlar

Zəif möhürləmə: Valve plitələri / kəpənək plitələri köhnəlir və sızdırmazlıq, boşaltma zamanı hava sızması ilə nəticələnən (əsas vahidin boş işləmə zamanı artan enerji istehlakı və ya hətta boşaldılmır).

Sürücü mexanizminin uğursuzluğu: silindr sızması, elektromaqnit klapan tıxacı (pnevmatik idarəetmə növü üçün) və ya motor yanması üçün (elektrik nəzarət növü üçün), suqəbuledici klapanın işləməməsinə səbəb olur.

Təmir təklifləri

Daimi Təmizləmə: Selake klapanını 2000 ilə 4000 saat sökün, kerosin və ya xüsusi təmizlik agenti ilə krujen və ya xüsusi təmizləyici agenti təmizləyin, neft və qaz qarışığı səbəbiylə tıxanan tıxanan tıxaclar üçün (xüsusən vida tipli qəbul klapanları) olan klapan və klapan oturacağını təmizləyin.

Möhürləmə komponentlərini yoxlayın

Sürücü komponentlərini yağlayın

Calibrasiya İdarəetmə Təzyiqi: Qəbul qapağının dəqiq təzyiq nöqtəsində (məsələn, 0,6 ilə 0.8 mpa) kimi dəqiq işləməsini təmin etmək üçün təzyiq açarı və ya PLC parametrlərini tənzimləyin.
