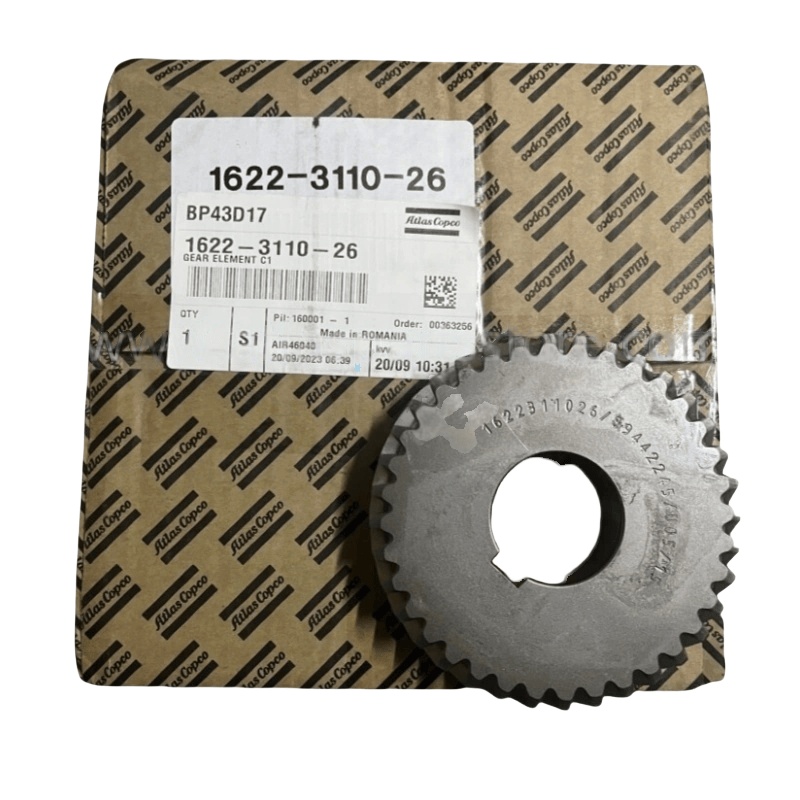

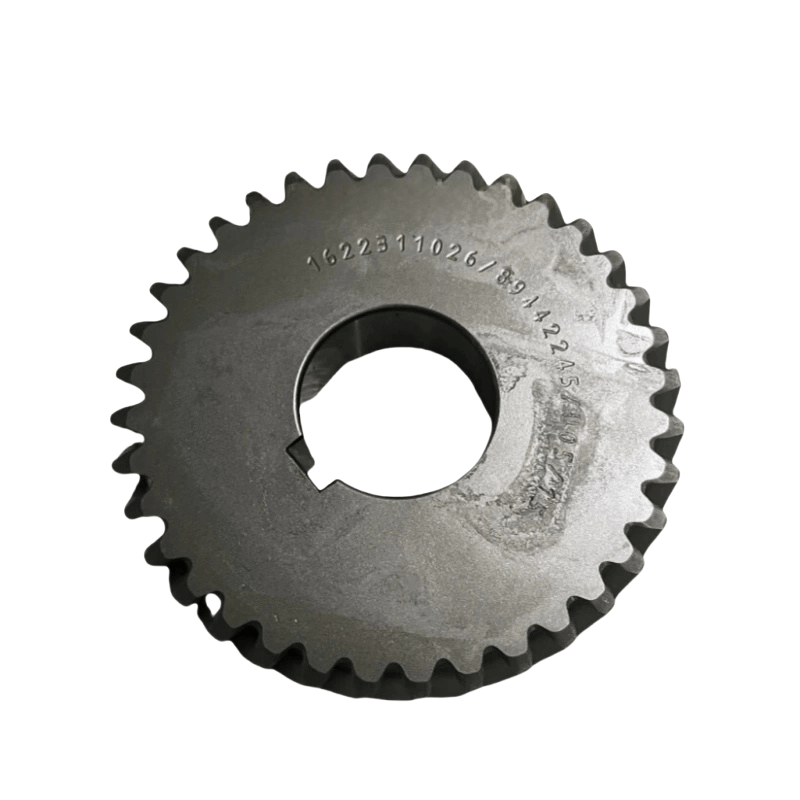

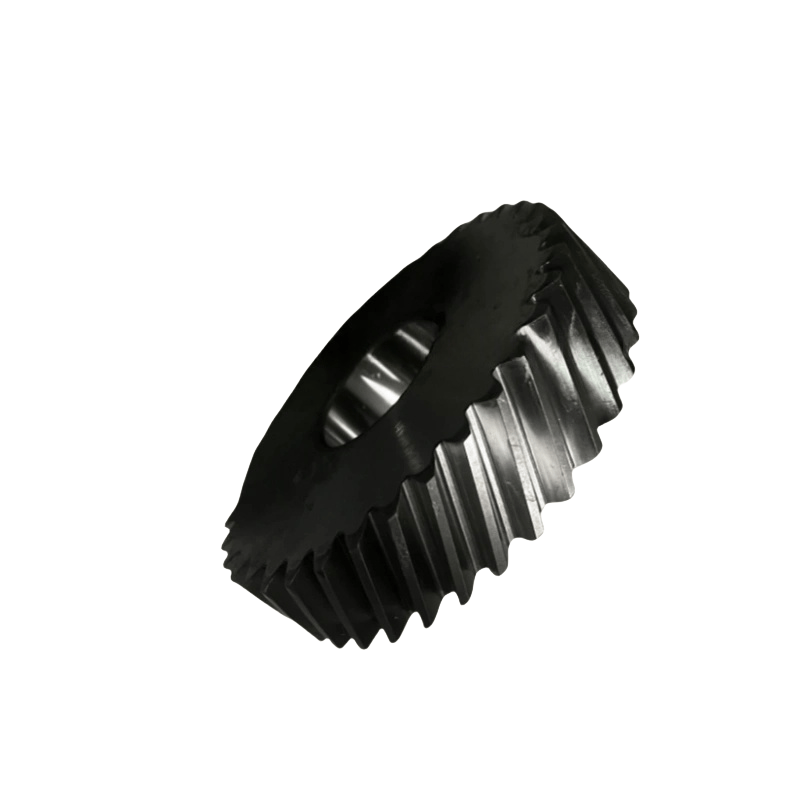

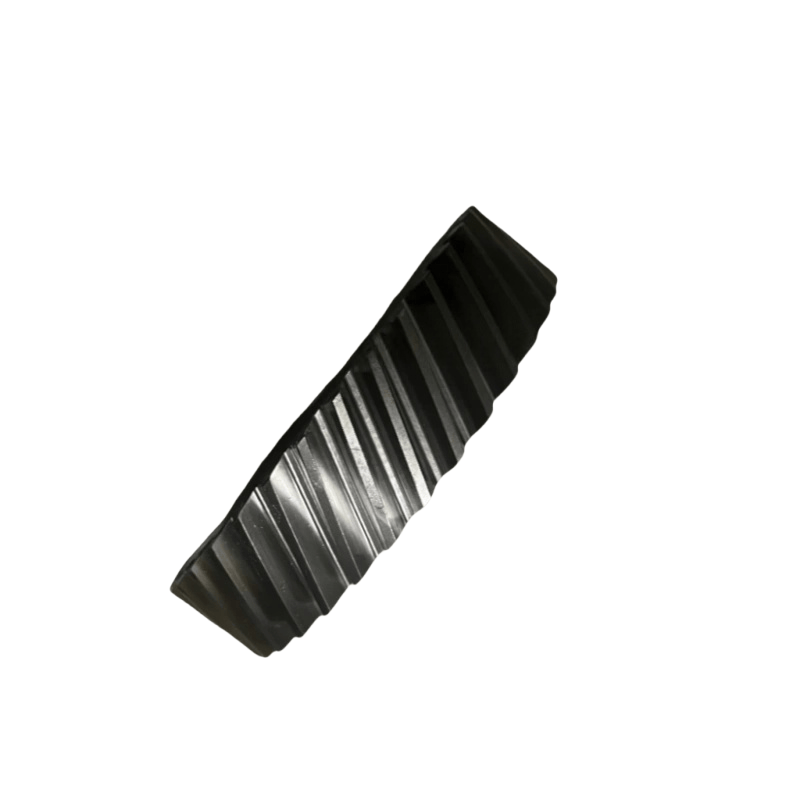

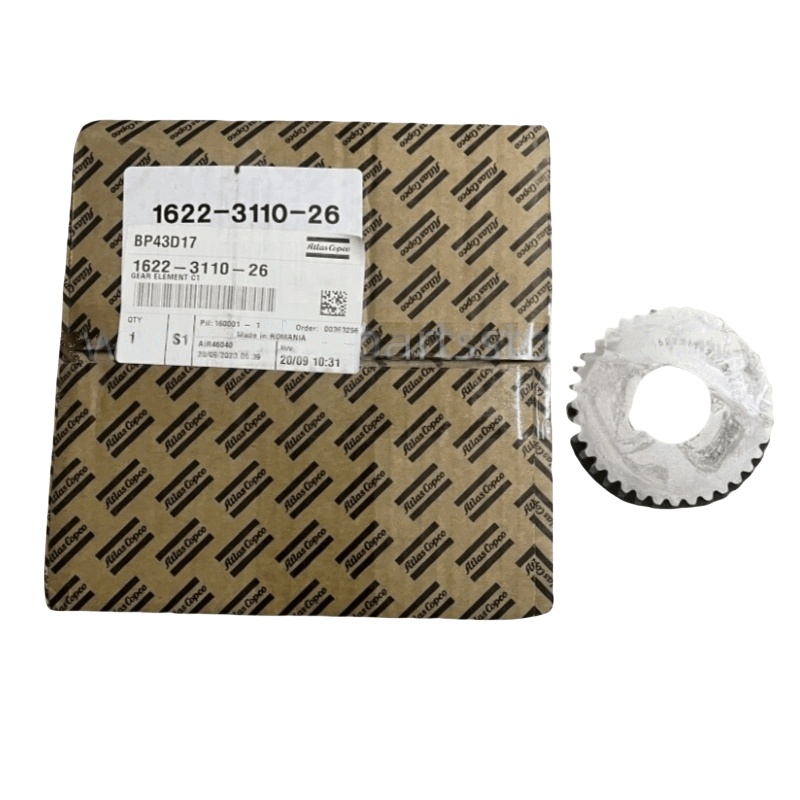

1622311026 Atlas Copco Hava Kompressoru üçün Drive Gear

Atlas Copco dişli hazırlıqları

Alət hazırlığı

Əsas alətlər: Socket açarı, tork açarı, hex açar açar, hissedici ölçmə, dial göstərici, çəkic (puller), mis çubuğu, rezin çəkic.

Köməkçi vasitələr: Təmizləyici parça, yağlayıcı yağ (dişli üçün), mastik, təmizləyici agenti (məsələn, kerosin və ya xüsusi təmizləyici agenti).

Təhlükəsizlik avadanlığı: əlcəklər, təhlükəsizlik göz quduları, sürüşməyə davamlı ayaqqabılar.

Qismən yoxlamaq

Yeni dişli dəsti (sürücülük dişli, sürücülük dişli, sinxron dişli və s. Daxil olmaqla) eyni modul və diş səthinin buruq, çatlaq və ya zərərin olub olmadığını yoxlayın.

Uyğun aşınma hissələri hazırlayın: dişli şaft rulmanları, möhürləmə komponentləri (məsələn, skelet yağı möhürləri), sancaqlar, bərkitmə boltları və s.

Avadanlıqların bağlanması və təhlükəsizlik tədbirləri

Hava kompressoru enerji təchizatı söndürün və "texniki xidmət altında" xəbərdarlıq işarəsi asın.

Sistemdəki sıxılmış havanı buraxın (relyef klapanı açın) və yağ ayırıcısında yağlayıcı yağı qurudun.

Sökülür addımlar

Xarici komponentləri çıxarın

Hava kompressorunun qoruyucu örtüyünü, kasnakını (kəmər sürdüyü) və ya qoşulma, sürət qutusunun ucunu açın.

GearBox ucu ucundakı düzəliş boltlarını çıxarın, onu boşaltmaq üçün bir rezin çəkic ilə son örtüyün kənarını yumşaq bir şəkildə vurun və son örtüyü çıxarın (möhürləmə qabını qorumaq üçün qeyd edin).

Köhnə dişli dəstini çıxarın

Dişli və şaftın nisbi mövqeyini qeyd edin (marker qələm istifadə edin), quraşdırma zamanı (xüsusən də sinxron dişli üçün) fazanın düzgün olmasını təmin etmək.

Meshing rəsmiləşdirməni (bir hissedici ölçmə) və eksenel rəsmiləşdirilməsini (bir dial göstərici istifadə edərək) yeni dişli quraşdırmaq üçün bir istinad kimi ölçün və qeyd edin.

Ötürücüləri çıxarmaq üçün bir çəkicdən istifadə edin (dişli milə ilə bir müdaxilə varsa, silmək, maft diametrinə zərər verməmək üçün dişliliyin xarici halqasını biraz qızdıra bilərsiniz).

Köhnə rulmanları, yağ möhürlərini və s. Sinxron şəkildə çıxarın, şaft diametrində və sürət qutusundakı yağ ləkələrini və dəmir sənədlərini təmizləyin (yuyulma və qurutma üçün təmizləyici agenti istifadə edin).

Yeni dişli dəsti quraşdırın

Komponentlərin hazırlanması

Ötürücü şaftının diametri və daşıma oturacaq səthinin heç bir geyimi və cızıqları olmadan hamar olub olmadığını yoxlayın. Lazım gələrsə, onları (məsələn, kiçik üyüdülmə kimi) təmir edin.

Pasın qarşısını almaq üçün yeni rulmanlar və dişlilər az miqdarda yağlayıcı yağla örtülə bilər. Bir müdaxilə uyğundursa, qurğusu asanlaşdırmaq üçün 5-10 dəqiqə ərzində 80-100 ° C-də isti yağdan 5-10 dəqiqə (və ya xüsusi bir qızdırıcıdan istifadə edin).

Ötürücü və rulmanları quraşdırın

Çıxarma prosesindəki işarəyə görə dişli tapın və yavaş-yavaş şaft diametrinə daxil edin (sərt vurma, dişli ucu üzünü yumşaq bir şəkildə vurun) dəqiqləşdirilməsini təmin edin (məsafə üzüyü quraşdırılmasını təmin edin, düz və sıx əlaqə qurun).

Yatmaları quraşdırarkən, daşınmağın daxili halqasını şaftın çiyninə uyğunlaşdırın və xarici halqanın düzgün oturacaq çuxuruna uyğun gəlir. Bir mətbuat və ya rozetkadan istifadə edin (rulmanın yuvarlanan gövdəsini vurma).

Sinxron dişliləri quraşdırarkən, iki dişlinin meshing mərhələsinin orijinal fabrikə uyğun olduğunu (xüsusən də rotorun təmizlənməsinə birbaşa təsir edən vida hava kompressorunun kişi və qadın rotor sinxron dişli dişləri üçün) olmasını təmin etmək üçün qəti şəkildə hizalaşdırın.

Rəsmiləşdirməyi tənzimləyin

Meshing rəsmiləşdirilməsi: Yan tərəfdən dişli ölçülü dişlinin meshing nöqtəsində yan təmizliyi ölçün. Avadanlıq təlimatının tələblərinə (adətən 0,1-0.3mm, fərqli modellər üçün əhəmiyyətli fərqlər). Təmizləmə uyğun gəlmirsə, dişli qurğunun quraşdırma vəziyyətini yoxlayın və ya düzəliş yastığını dəyişdirin.

Axial rəsmiləşdirmə: İcazə verilən çeşiddə (ümumiyyətlə ≤0.1mm) içərisində olmasını təmin etmək üçün dişli dial göstəricisi ilə eksenel hərəkətini ölçün. Buna nail olmaq üçün rulman uc örtüyünün qalınlığını və ya məsafə halqasını tənzimləyin.

Möhürü və son örtüyü quraşdırın

Yeni sızdırmazlıq gasketini quraşdırın və ya möhür qutusunun uc örtüyünün möhürləmə yivində mastik tətbiq edin (nazik bir təbəqəni bərabər şəkildə tətbiq edin), möhürləmə səthinin təmiz olmasını təmin edin.

Son örtüyün yerləşdiyi yerləri uyğunlaşdırın, düzəldmə boltlarını bərabər şəkildə bərkidin (Diaqonal ardıcıllığı izləyin və əli tələblərinə uyğun olaraq fırlanma anı bərkidin) deformasiyasından çəkin.

Skelet yağı möhürünü quraşdırarkən, dodaq istiqamətinə (ümumiyyətlə Neft Palatası tərəfinə) diqqət yetirin, yuxarıda basmaq üçün xüsusi bir vasitə istifadə edin, dodağa zərər verməmək üçün xüsusi bir vasitə istifadə edin.
