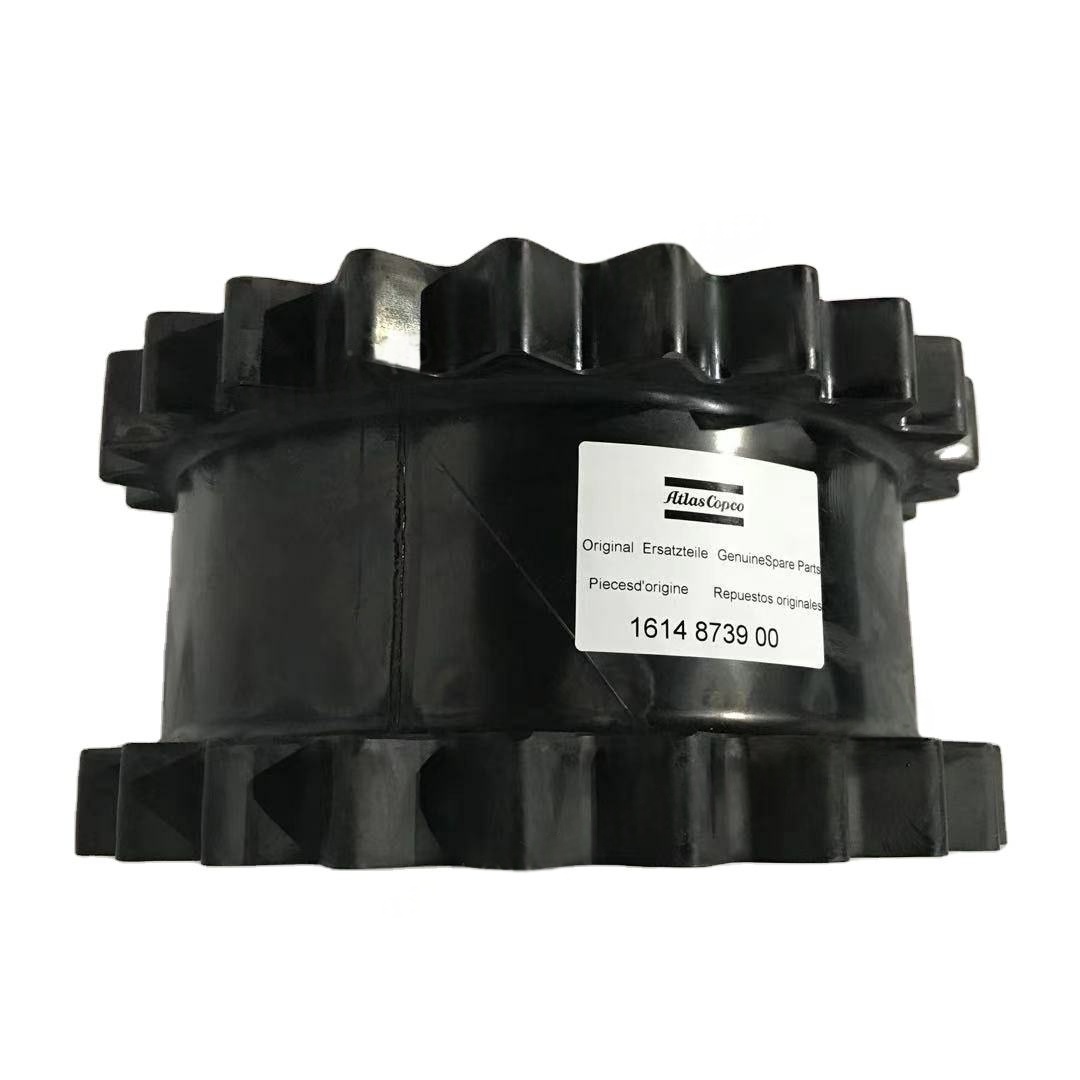

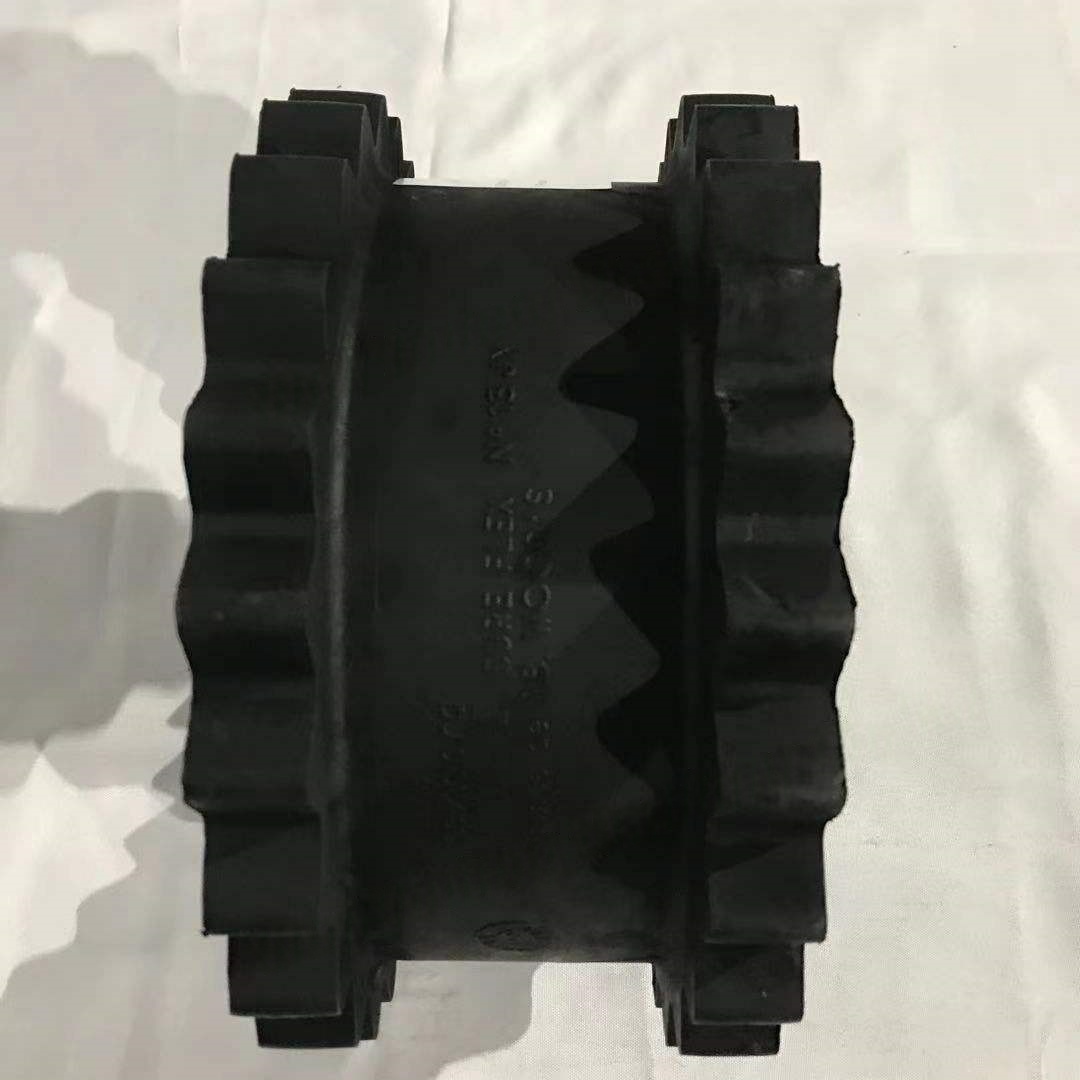

1614873900 Gear Flex Coupling Element dəsti Atlas Copco üçün

Hava kompressoru dişlilərinin çevik birləşməsi niyə parçalanır?

1. Diş səthi geyimi (ən çox yayılmış)

Semptom: Diş qalınlığı azalır, diş səthinin pürüzlülüyü artır və ağır hallarda, addım-a kimi geyimi baş verir.

Səbəblər:

Yetərsiz yağlama: Yetişmənin yağlanması yağ miqdarı və ya yaşlı yağ, nəticədə diş səthləri arasında birbaşa əlaqə və sürtünmə ilə nəticələnir.

Çirklərin müdaxiləsi: möhürləmə, toz və metal hissəciklərin çatışmazlığı dişlər arasında, aşındırıcı aşınma gücləndirilməsi.

Həddindən artıq yük: AKTUAL TORK, diş səthlərində həddindən artıq təmas stresinə səbəb olan birləşmə dəyərinin qiymətləndirilmiş dəyərini üstələyir.

Offset-dən çox standart: iki şaftın yanlışlığı (eksenel / radial / bucaq) diş səthlərində qeyri-bərabər yüklənməyə səbəb olur, intensiv yerli aşınmaya səbəb olur.

2. Diş səthi yapışması

Simptom: Diş səthindəki metal, yüksək temperatur səbəbiylə əriyir və qaynaqlar, yivlər meydana gətirir.

Səbəblər:

Yüksək sürət və ağır yük: diş səthlərində sürtünmə, yüksək fırlanma sürətində istilik yaradır, yağ filminin yırtılmasına səbəb olur.

Yağlama çatışmazlığı: Yağlama yağının qeyri-bərabərliyi və ya zəif yapışma əleyhinə performans.

Material uyğunsuz: Daxili və xarici dişlər arasındakı sərtlik fərqi çox kiçikdir (ideal fərq HRC 5 - 10).

3. Bolt sınıq

Simptom: Boltların birləşdirilməsi (xüsusən də sayğac çuxuru boltları) yorğunluq qırıqları yaşayır.

Səbəblər:

Qeyri-kafi gücləndirmə qüvvəsi: Quraşdırma zamanı göstərilən torkaya görə sıxılmaması, boltların alternativ yüklərə məruz qalmasına səbəb olur.

Zamanla gevşetin idarə olunmaması: avadanlıq titrəməsi, stres konsentrasiyasını gücləndirərək bolt gevosinqinə səbəb olur.

Material qüsuru: boltların və ya çatlaqların və digər qüsurların olmasının qeyri-kafi gücü.

4. Sızdırmazlıq üzüklərinin qocalması və sızması

Simptom: Yağ sızması, muftanın kənarındakı görünən yağ ləkələri sürtür.

Səbəblər:

Yüksək temperatur: yüksək temperaturlu mühitdə uzunmüddətli əməliyyat, rezin möhürləmə üzükləri yaş və sərtləşir.

Kimyəvi korroziya: yağlı yağ əlavələri və ya ətraf mühit mediası (məsələn, turşu qazları kimi) ilə möhürləmə üzüklərinin korroziyası.

Yanlış quraşdırma: Sızdırmazlıq üzükləri quraşdırıldıqda cızıqlanır və ya təhrif olunur.

5. Yorğunluq çatları

Semptom: Çatlar, diş kökü və ya keyway-də ümumiyyətlə yarı birləşmə və ya aralıq qolda görünür.

Səbəblər:

Tez-tez başlanğıc dayandırma: Tez-tez başlanğıc dayanacağı, avadanlıq təsir yükləri yaradır.

Rezonans: Birləşmənin təbii tezliyi, rezonans doğuran, avadanlıqların titrəmə tezliyinə yaxındır.

Material qüsuru: Kastinqdə hava çuxurları, şlak daxilləri və s. Varların mənbəyinə çevrilir.

II. Case Təhlili

Case 1: Həddindən artıq diş səthi geyimi

Fon: Bir illik işdən sonra kimyəvi bitkinin birləşməsinin dişinin qalınlığı 20% artdı (normal ≤ 10%).

Səbəblər:

Effektiv bir neft filmi yarada bilməyən sürtkü yağının (çox aşağı özlülük dərəcəsi) səhv seçimi.

Hava suqəbuledicidə toz çıxarılması cihazı quraşdırılmadı, toz bağlayan daxili.

Case 2: Maşın bağlanmasına səbəb olan boltların qırılması

Ümumi məlumat: Bir hava kompressorunun birləşməsinin boltları, müəyyən bir mina içərisində ardıcıl olaraq 3 dəfə qırıldı, nəticədə hər dəfə təxminən 50.000 yuan itkisi ilə nəticələndi.

Səbəblər:

Quraşdırma zamanı bir tork açarından istifadə edilmədi və əvvəlcədən bərkidilmiş qüvvə yetərli deyildi (yalnız göstərilən dəyərin 60% -ə çatması).

Boltların boşaldılması ilə bağlı müntəzəm yoxlamalar aparılmadı, yorğunluq qırılmasına səbəb oldu.

Case 3: Sızdırmazlıq Ring Yaşlanma və Yağ sızması

Fon: Müəyyən bir boyama fabrikinin hava kompressoru birləşməsi hər həftə yağlama yağı ilə dolduruldu, lakin yenə də tez-tez yağ çatışmazlığı həyəcan siqnallarını dayandırdı.

Səbəb:

Avadanlıq uzun müddətdir 80 ℃ ətrafında fəaliyyət göstərir və nitril rezin möhürləmə üzüyü yaşlandı və çatladı.

Yağlayıcı yağda rezin korroziyasını sürətləndirən həddindən artıq təzyiq əlavələri var.
