1320604630 Atlas Copco

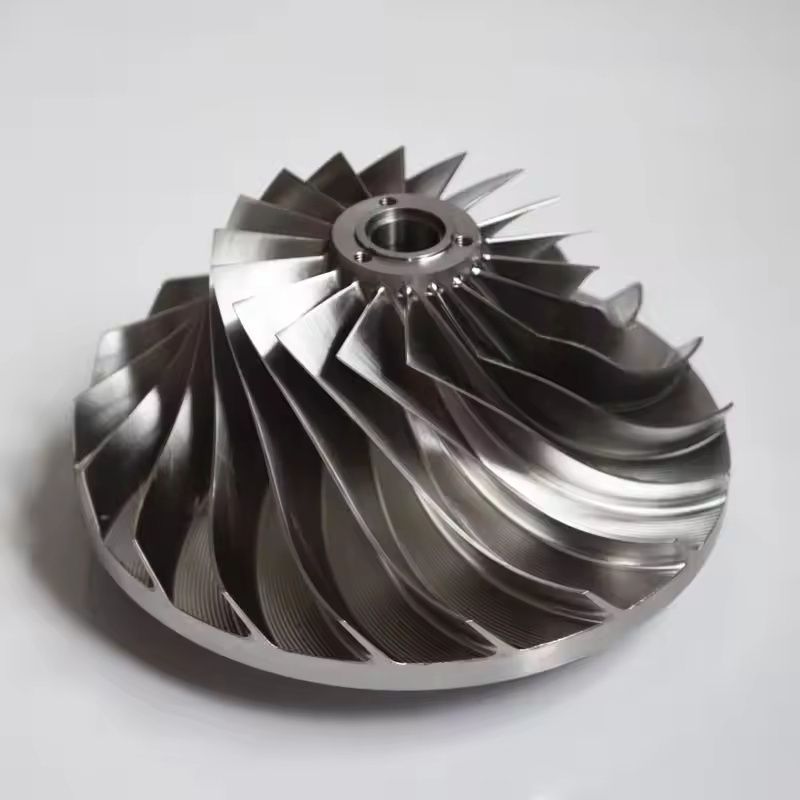

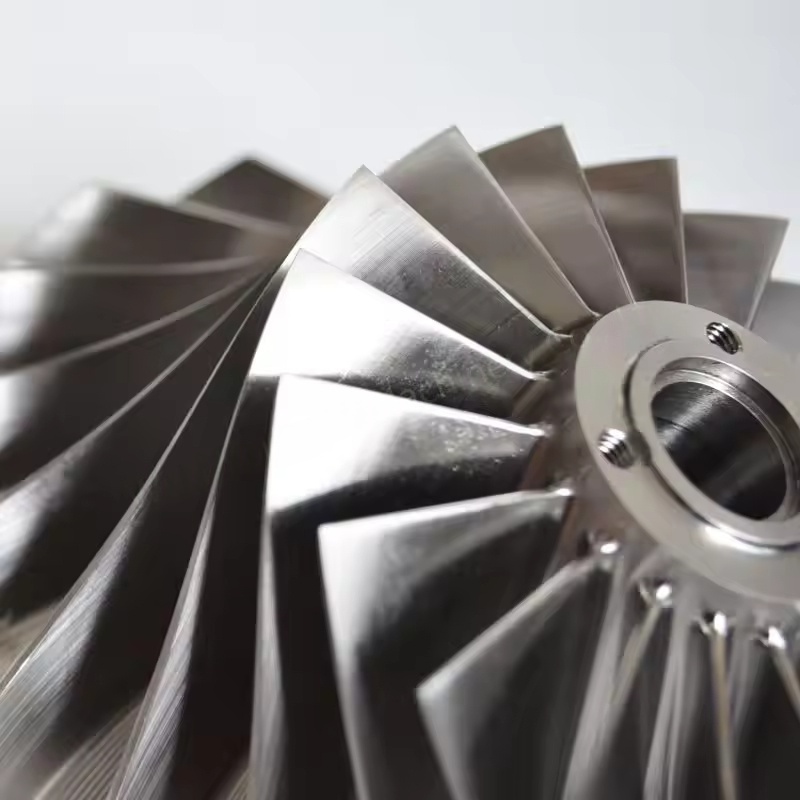

ATLAS Copco Centrifugal hava kompressorlarında qurd dişli təkər növü pervane. 1. CORE funksiyası

Təcavüzkar yüksək sürətlə (adətən dəqiqədə on minlərlə inqilabı on minlərlə inqilabı), hava sıxılmasına nail olmaq üçün kinetik enerjiyə və qazın təzyiq enerjisinə daxil olmaq, mexaniki enerjiyə çevrilmək üçün mərkəzdənqaçma qüvvəsindən minlərlə, minlərlə inqilabdan minlərlə inqilab. Mərkəzdənqaçma hava kompressorlarının çox mərhələli sıxılma strukturunda, pumpeller, qaz təzyiqini tədricən hədəf dəyərinə tədricən artırmaq üçün diffuzorlar, əyilmə və digər komponentlərlə birləşdirilməlidir.

2. Yüksək alüminium pervane xüsusiyyətləri

Maddi üstünlüklər: yüksək güclü alüminiumdan hazırlanmışdır (məsələn, aerokosmik dərəcəli alüminium kimi), aşağı sıxlıq və yüngül çəki xüsusiyyətlərinə malikdir, bu daimin fırlanması zamanı inertial güc və şaft yükünü əhəmiyyətli dərəcədə azalda bilər, enerji itkisini azaldır və orta və aşağı təzyiq, orta sürətli iş şəraiti üçün uyğundur.

Emal performansı: Alüminium forma şəklində işlənilməsi asandır və mürəkkəb bıçaq səth dizaynını (məsələn, geri əyri bıçaqlar kimi), hava axını kanalını optimallaşdırın, axın itkisini azaldır və sıxılma səmərəliliyini artıra bilər.

Tətbiq ssenariləri: Tez-tez orta və aşağı güclü mərkəzdənqaçma hava kompressorlarında və ya avadanlıqların yüngül və enerji istehlakına nəzarət üçün daha yüksək tələblərin olduğu ssenarilərdə istifadə olunur.

3. Metal perceller xüsusiyyətləri

Material seçimi: Əsasən yüksək güclü bir lehimli poladdan (xrom-molibden polad, nikel əsaslı ərintilər kimi) və ya titan ərintiləri kimi, əla yüksək temperatur və yüksək təzyiqli müqavimət, mexaniki güc və yorğunluq müqaviməti, mexaniki güc və yorğunluq müqaviməti, daha yüksək fırlanma stresinə tab gətirməyə qadirdir.

İş şəraiti Uyğunluq: Yüksək rotasiya sürəti və yüksək sıxılma nisbəti və ya yüksək bir temperatur və iz çirkləri olan və ya yüksək səviyyəli temperatur və iz çirkləri olan sənaye mühitləri (kimyəvi və güc sənayesində) olan sənaye mühitləri (kimyəvi və güc sənayesində) ilə uzun müddət sürətlə verməyə qadirdir.

Sabitlik: Metal material daha yaxşı sərtlik, daha yaxşı titrəmə qabiliyyətinə malikdir, bu da vahidin səs-küyünü azaltmağa kömək edir və rulmanlar kimi əlaqəli komponentlərin ömrünü uzanır.

4. Dizayn və istehsal xüsusiyyətləri

Aerodinamik optimallaşdırılması: peroper bıçaqlarının forması (məsələn, irəli meyl, geriyə əyilmə, radial), giriş və çıxış bucaqları, təkər diametri və s. Bükülmə havasını təmin etmək, vorteks və şok itkisini azaltmaq və izolyasiya səmərəliliyini artırmaq üçün maye dinamikası (CFD) simulyasiyası vasitəsilə optimallaşdırılmışdır.

Həssas işləmə: Beş oxlu əlaqə emalı, ümumi süzmə və s. İstifadə edin, pervanetin ölçüsünün dəqiqliyini və dinamik balansını təmin etmək, qeyri-bərabər kütləvi paylama səbəbindən titrəmədən çox olmamaq və təhlükəsiz işləməyi təmin etmək.

Korroziya müalicəsi: Bəzi metal fasiləsiz səthlər, korroziya müqavimətini və aşınma müqavimətini artırmaq, daha yüksək nəm məzmunu və ya yüngül aşındırıcılıq olan sıxılmış hava mühitləri üçün uyğun olan taxma müqavimətini artırmaq üçün xrom örtüklü və s.
