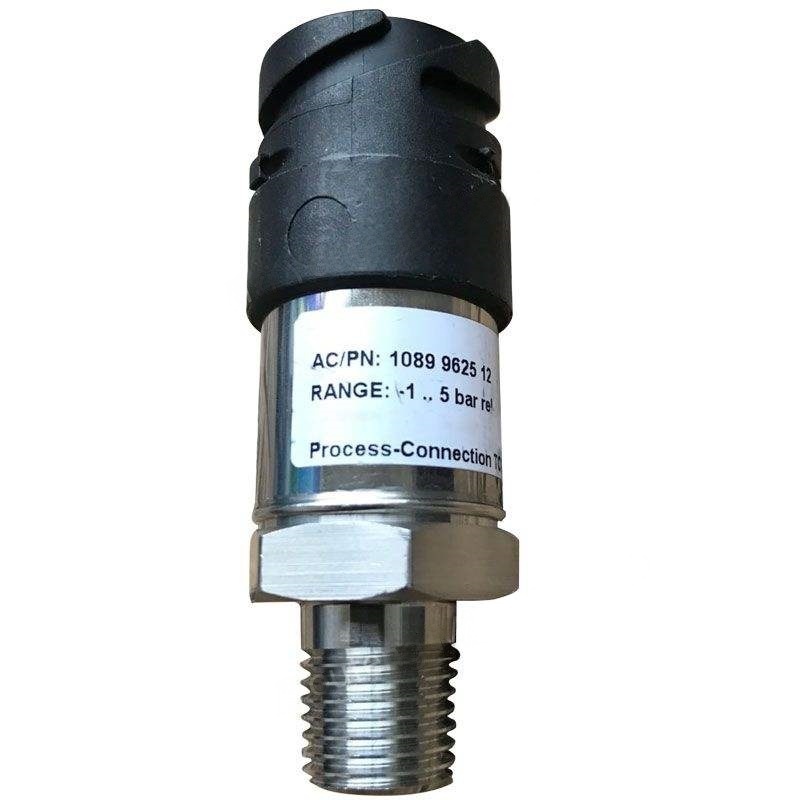

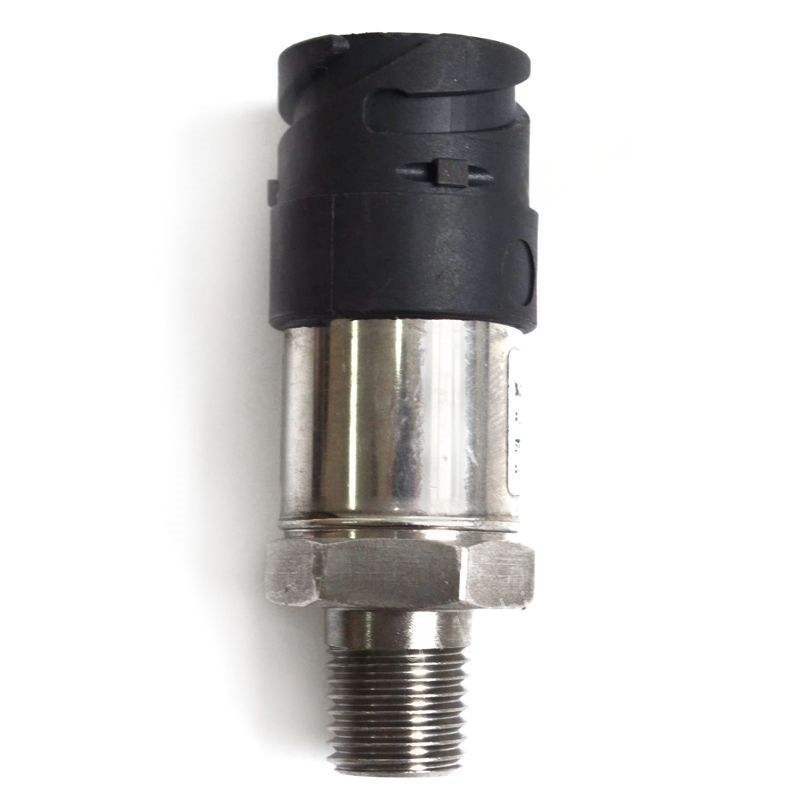

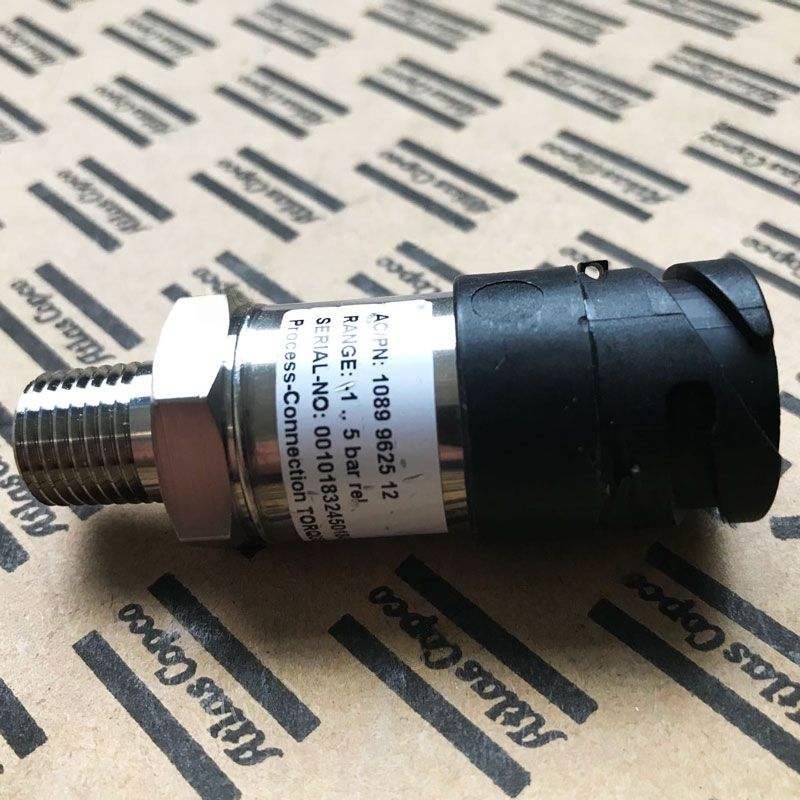

1089962512 Atlas Copco Sensor Press hissələri

I. İş prinsipi

Təzyiq sensorunun istismarı fiziki təsirlərin çevrilməsinə əsaslanır. Üç ümumi növ var:

Piezoresistic effekti: Yarımkeçirici materialların (məsələn, silikon) müqavimət dəyəri təzyiqə məruz qaldıqda dəyişir. Müqavimət dəyişikliyi bir buğda daşı körpüsü vasitəsilə gərginlik siqnalına çevrilir.

Piezoelektrik effekti: Müəyyən kristallar (məsələn, kvars kimi) gücləndikdə ittihamlar yaradır. Şarj miqdarı dolayı yolla təzyiq dəyəri əldə etmək üçün ölçülür.

Kapakiv effekti: Təzyiq dəyişiklikləri, kondansator plitələr arasındakı boşluğun dəyişdirilməsinə səbəb olur və bununla da sonra elektrik siqnalına çevrilən kapasitans dəyərində bir dəyişikliyə səbəb olur.

III. Əsas tətbiq ssenariləri

Təzyiq Nəzarəti: Set çantasının (məsələn, 0.8 - 0.8 mpa) daxilində saxlama tankının təzyiqini qorumaq, təzyiqin yuxarı həddinə çatdıqda avtomatik olaraq boşaldın və aşağı həddən aşağı düşəndə ​​yenidən başladın.

Təhlükəsizlikdən qorunma: Egzoz təzyiqini izləyin. Təzyiq həddini aşdıqda, partlayış risklərinin qarşısını almaq üçün təhlükəsizlik klapanına və ya təcili yardım bağlanmasına səbəb olur.

Enerji səmərəliliyi optimallaşdırılması: giriş və çıxış arasındakı təzyiq fərqini izləməklə, sıxılma nisbətini hesablayın və enerji qorunmasına nail olmaq üçün motor gücünü tənzimləyin.

Arızalı diaqnozu: anormal təzyiq dalğalanmaları (qəfil təzyiq düşməsi kimi) sızma və ya klapan çatışmazlığını göstərə bilər.

İv. Seçim üçün əsas parametrlər

Ölçmə diapazonu: Hava kompressorunun iş təzyiqinə əsasən seçin. Ümumiyyətlə, bu, 1,5 - 2 dəfə iş təzyiqidir (məsələn, iş təzyiqi 0,8 mpa olarsa, 0 - 1.6 MPa) bir sıra seçin.

Dəqiqlik dərəcəsi: Sənaye dərəcəli ümumiyyətlə ± 0.5% FS, laboratoriya və ya tibbi avadanlıqlar ± 0,1% FS və ya yuxarıda tələb edir.

Çıxış siqnalı: Ümumiyyətlə 4 - 20ma (güclü müdaxilə əleyhinə, uzun məsafəli ötürmə üçün uyğun), 0 - 10v (yaxşı uyğunluq).

İnterfeys materialı: Korroziv mühit üçün paslanmayan polad və ya keramika interfeysi materiallarını seçin.

Müdafiə dərəcəsi: Rütubətli və ya tozlu mühit üçün IP65 və ya daha yüksək qoruma dərəcəsini seçin.

V. Quraşdırma və texniki tövsiyələr

Quraşdırma yeri:

Yüksək titrəmə ilə (məsələn, motorun yaxınlığında) ərazilərdə quraşdırılmamaq və şok uduğuna cihaz əlavə etməkdən çəkinin.

Təzyiq interfeysinin sensor interyerinə girməsinin qarşısını almaq üçün təzyiq interfeysinin şaquli olaraq aşağıya doğru olmasını təmin edin.

Kalibrləmə müddəti: ildə bir dəfə kalibrləmə tövsiyə olunur. Yüksək dəqiqliklər üçün hər altı ayda kalibr edin.

Problemlərin aradan qaldırılması:

Siqnal çıxışı yoxdur: Enerji təchizatı və məftillərin boş olduğunu yoxlayın və sensor yandırılıbsa.

Böyük çıxış dəyəri dalğalanması: boru kəməri titrəməsi, orta nasazlama və ya sensor yaşlanma ilə əlaqədar ola bilər.

Sıfır sürüşmə: Sensoru yenidən kalibr edin və ya dəyişdirin.

Vi. Tipik tətbiq halları

Case 1: Bir fabrikin hava kompressoru tez-tez başlayır və dayanır. Təzyiq sensoru ilə izləməklə, saxlama tankının təzyiqinin çox dəyişməsi olduğu aşkar edildi. Sensor quraşdırma vəziyyətini tənzimlədikdən və PID parametrlərini optimallaşdırdıqdan sonra, başlanğıc-dayandırma tezliyi, avadanlıq ömrünü uzataraq 30% azaldı.

Case 2: Tibbi hava kompressorları, tibbi cihazların ciddi tələblərinə cavab verən çıxış təzyiqinin 0.3 - 0.4 - 0.4 mpa-da sabit olduğunu təmin etmək üçün piezoresistiv sensorlar (± 0.05% FS) istifadə edirlər.

Vii. Gələcək meyllər

Ağıllılaşdırma: Mikroprosessorları birləşdirin, rəqəmsal ünsiyyəti (məsələn, modbus) və özünü diaqnoz funksiyaları dəstəkləyin.

İşlərin interneti (iot): Uzaqdan izləmə və proqnozlaşdırıcı baxım əldə etmək üçün bulud platformaları ilə əlaqə qurun.

Aşağı güc istehlakı: Güc istehlakını azaltmaq üçün MEMS texnologiyasından istifadə edin, batareya ilə işləyən portativ qurğular üçün uyğundur.
